ADM51C

نظرة عامة على المنتج

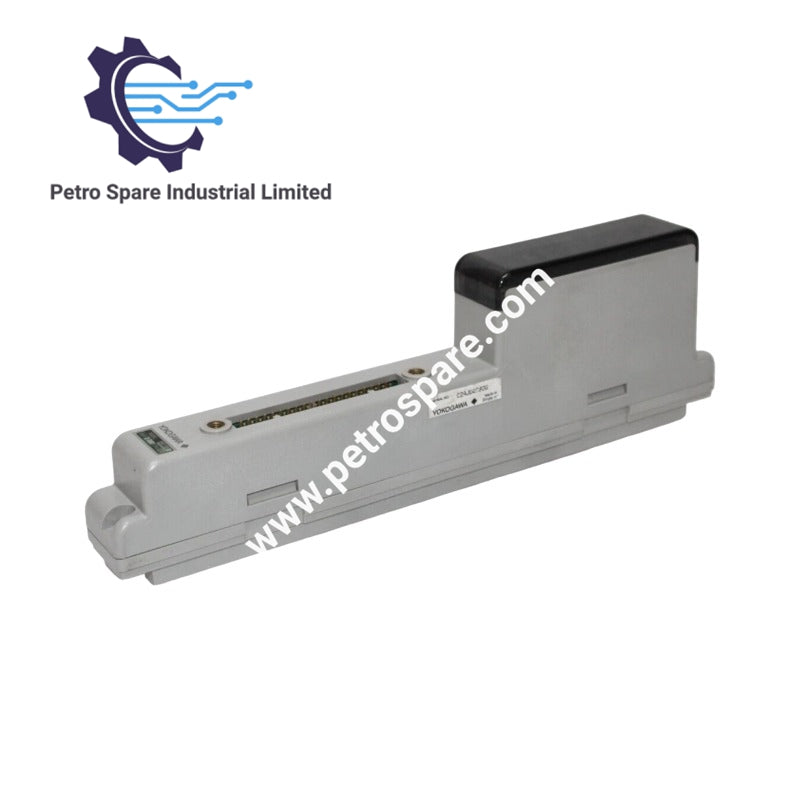

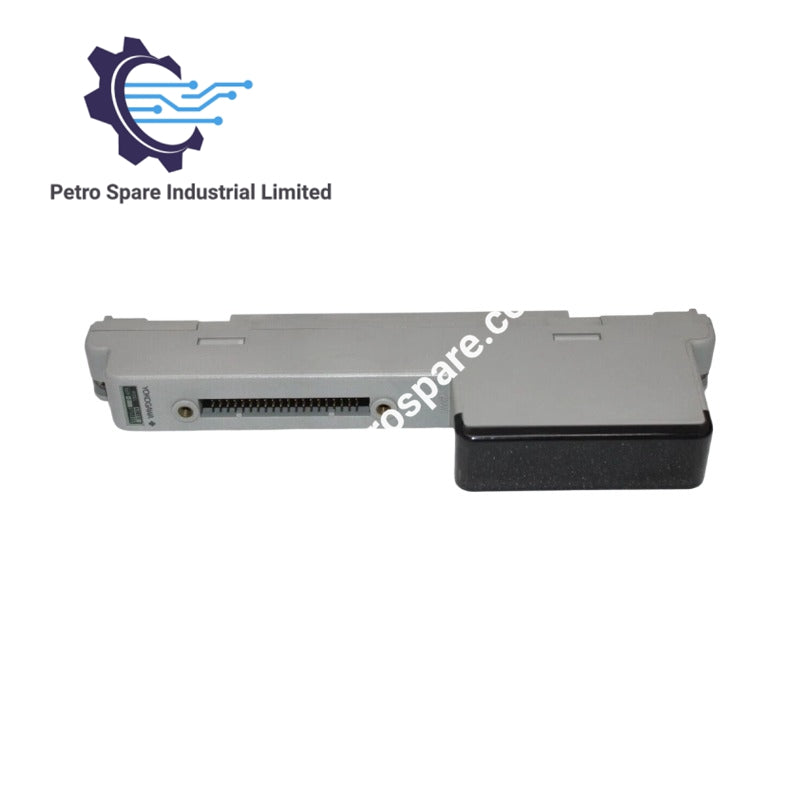

ADM51C هو وحدة إخراج تلامسية عالية الموثوقية (إخراج رقمي) مصممة لأنظمة التحكم الموزعة من يوكوجاوا، تُستخدم ضمن منصات CENTUM CS 1000 وCENTUM CS 3000 وCENTUM VP.

المواصفات الفنية

الأجهزة والسعة

• نوع الوحدة: وحدة إخراج تلامسية ترانزستور

• عدد القنوات: 16 نقطة إخراج مستقلة

• عزل الإشارة: عزل كهربائي لكل نقطة

تصنيفات الإخراج الكهربائية

• نوع تلامس الإخراج: تلامس ترانزستور

• أقصى جهد تحميل: 30 فولت تيار مستمر

• أقصى تيار تحميل: ≤ 100 مللي أمبير (تحميل مقاوم/حثي)

الأداء الوظيفي

• أنماط الإخراج: إخراج حالة، إخراج نبضي، نبضة واحدة، تحكم تشغيل/إيقاف متناسب بالزمن

• نطاق عرض النبضة: من 0.1 إلى 7200 ثانية

• دقة النبضة: 20 مللي ثانية

الطاقة والحماية الكهربائية

• استهلاك التيار: ≤ 600 مللي أمبير عند 5.0 فولت تيار مستمر

• مقاومة العزل: ≥ 100 ميغا أوم عند 500 فولت تيار مستمر

• جهد التحمل: 500 فولت تيار متردد

الخصائص الفيزيائية والبيئية

• الأبعاد: 2.5 سم × 22.9 سم × 7.6 سم

• الوزن: تقريباً 0.11 كجم

• درجة حرارة التشغيل: من 0°م إلى 50°م

• رطوبة التشغيل: من 5% إلى 90% رطوبة نسبية (بدون تكاثف)

• التركيب والتوصيل: تركيب وحدة الإدخال/الإخراج في عش مع أطراف براغي M4 وكابلات متداخلة من سلسلة KS

---
