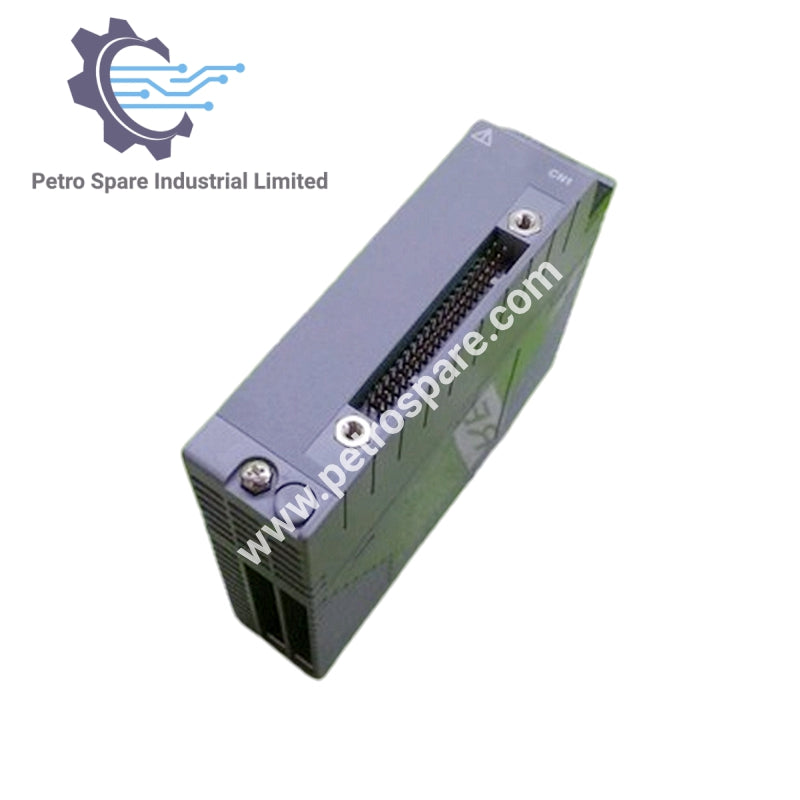

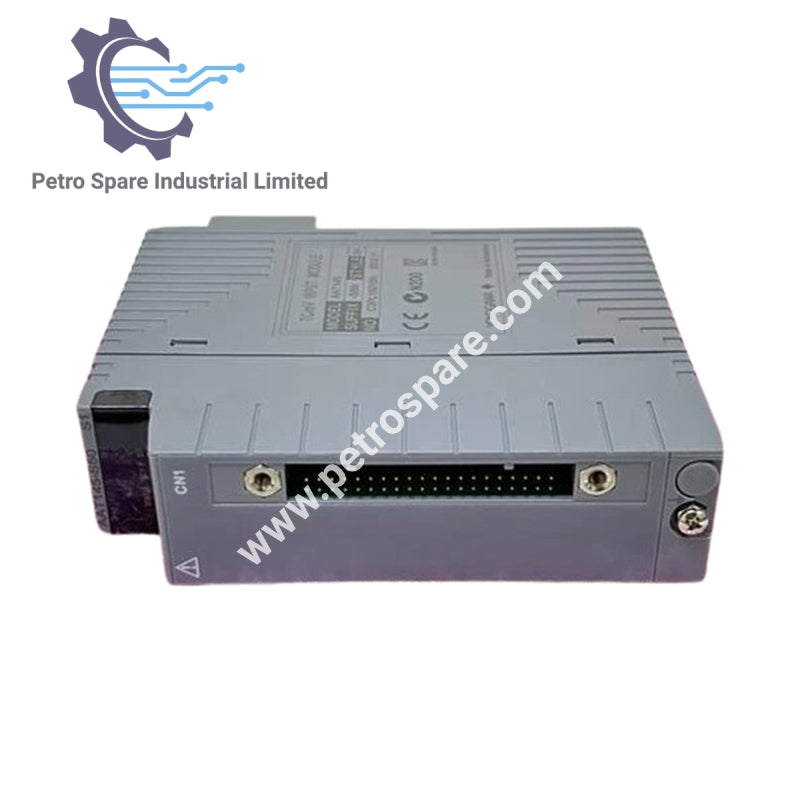

AAT145-S50

نظرة عامة

• الطراز: AAT145-S50

• النوع: وحدة إدخال TC/mV، 16 قناة، قنوات معزولة

• رموز اللاحقة:

  • -S: النوع القياسي

  • 5: بدون حماية من الانفجار

  • 0: النوع الأساسي

مواصفات الإدخال

• عدد القنوات: 16 قناة معزولة

• إشارة الإدخال:

  • TC (المزدوج الحراري): JIS C1602-1995 النوع J، K، E، B، R، S، T، N

  • mV: من -100 إلى +150 ملي فولت، من -20 إلى +80 ملي فولت

• إشارة الإدخال القابلة للتبديل: TC/mV، قابلة للضبط لكل قناة (CH1–CH16)

• الجهد المسموح به للإدخال: ±5 فولت

جهد التحمل

• من الإدخال إلى النظام: 500 فولت تيار متردد، دقيقة واحدة

• اختبار البطاقة الواحدة: 1500 فولت تيار متردد، دقيقة واحدة

• بين القنوات (عند التشغيل): 200 فولت تيار متردد، دقيقة واحدة

الخصائص الكهربائية

• مقاومة الإدخال: ≥1 ميغا أوم (عند التشغيل/الإيقاف)

• الدقة: ±40 ميكرو فولت

• مقاومة المصدر + الأسلاك المسموح بها: ≤1000 أوم

• تأثير مقاومة الوصلة المرجعية (1000 أوم): ±20 ميكرو فولت

• دقة تعويض الوصلة المرجعية: ±1 درجة مئوية

• تيار القياس: غير محدد

• دورة تحديث البيانات: 1 ثانية

---
