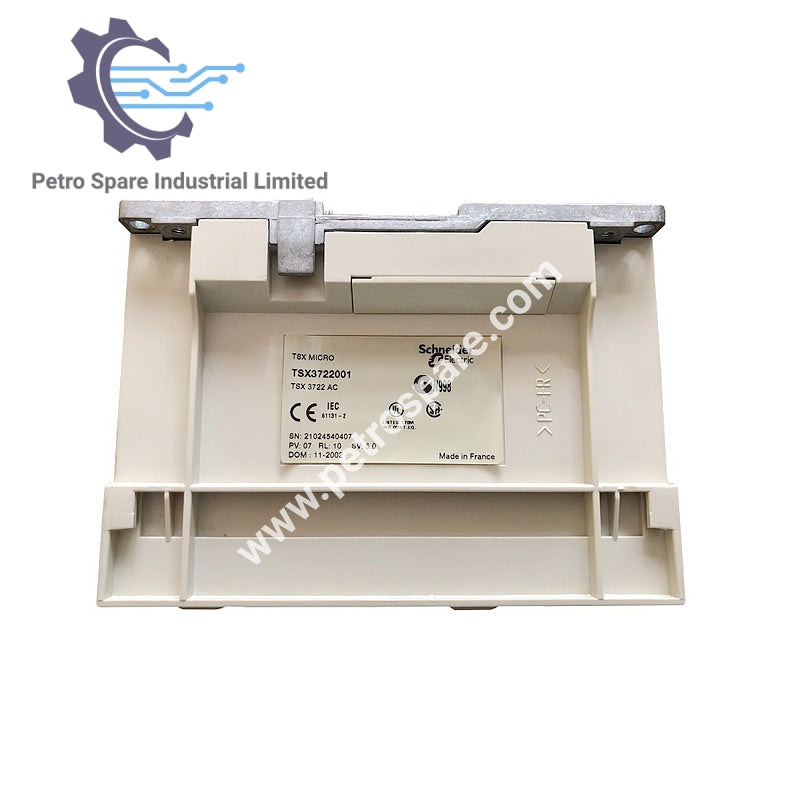

TSX3722001

نظرة عامة

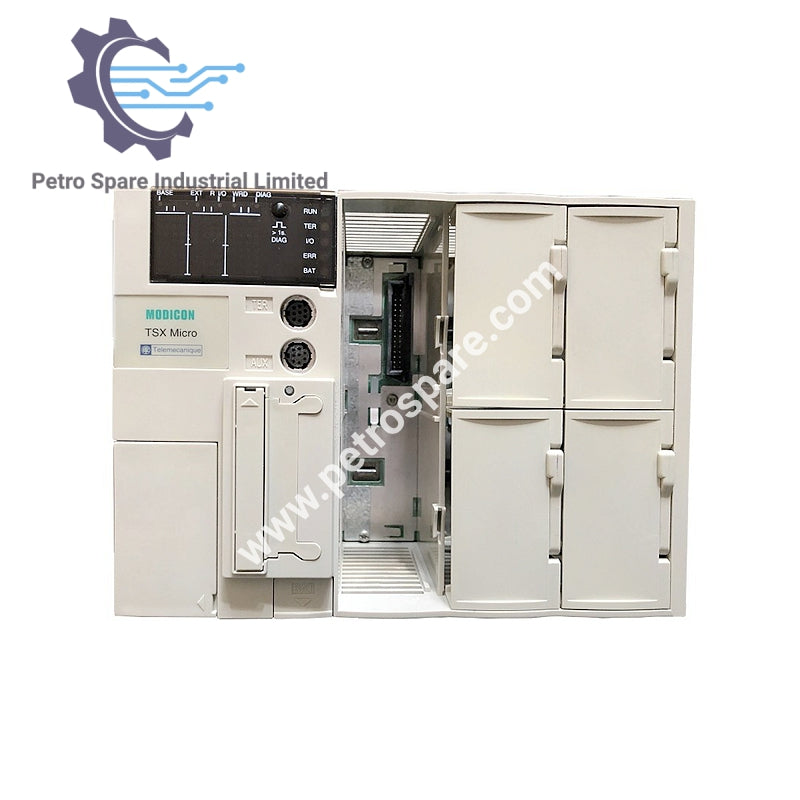

ال TSX3722001 هو وحدة تحكم منطقية قابلة للبرمجة (PLC) من نوع شنييدر مودكون TSX Micro مصممة لتطبيقات الأتمتة المدمجة.

الطاقة والمدخلات/المخرجات

• الجهد الأساسي: 100–240 فولت تيار متردد (90–264 فولت تيار متردد)

• تيار الإدخال: 2 مللي أمبير–60 أمبير

• تيار الإخراج: 0.5 أمبير

• مدخلات تماثلية: 8 (0–10 فولت)

• مخرجات تماثلية: 1 (0–10 فولت)

• مدخلات العد: عداد متزايد منفصل 1 10 هرتز

الاتصال

• روابط تسلسلية: 1 TER/AUX Uni-Telway (19.2 كيلوبت/ثانية)، 1 Modbus RTU (19.2 كيلوبت/ثانية)

• ساعة الوقت الحقيقي: نعم

الذاكرة والأداء

• ذاكرة الفلاش: 15 ألف كلمة

• ذاكرة الوصول العشوائي الداخلية: 20 ألف كلمة (128 ألف كلمة مع بطاقة PCMCIA)

• زمن التنفيذ لكل تعليمة: 0.13 ميكروثانية بوليان، 4.5 ميكروثانية عدد عشري عائم

• زمن التنفيذ لـ 1 ألف تعليمة: 5.88 مللي ثانية بوليان، 0.27 مللي ثانية مختلط بوليان/رقمي

• أقصى مناطق الكائنات: 128 %KWi، 256 %Mi، 1 %MWi

المهام والنظام

• هيكل التطبيق: مهمة سريعة واحدة، 16 مهمة حدث، مهمة رئيسية واحدة

• عبء النظام: 2.3 مللي ثانية للمهمة الرئيسية

الحماية والطاقة

• الحماية: حمولة زائدة، دائرة قصيرة

• تردد الشبكة: 50–60 هرتز

• إجمالي الطاقة الثانوية المفيدة: 24 واط

البيئة والأبعاد

• درجة حرارة التشغيل: 0–60 درجة مئوية

• درجة حرارة التخزين: -25–70 درجة مئوية

• الرطوبة النسبية: 10–95% أثناء التشغيل، 5–95% أثناء التخزين

• ارتفاع التشغيل: 0–2000 متر

• الأبعاد (العرض×الارتفاع×العمق): 341.4 × 151 × 152 مم

• الوزن الصافي: 1.75 كجم

---
