6ES7964-2AA04-0AB0

نظرة عامة على المنتج

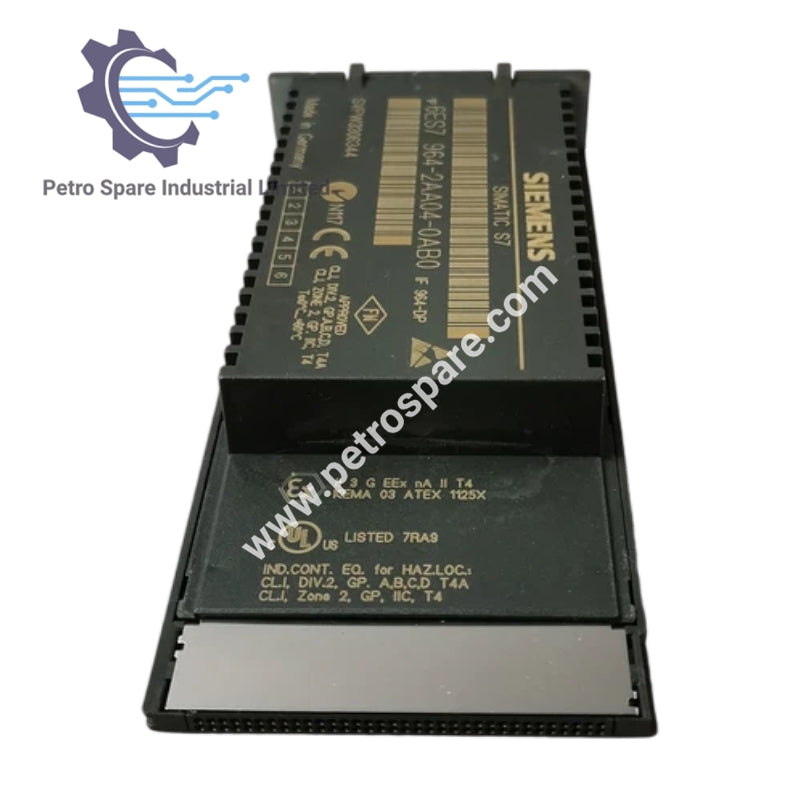

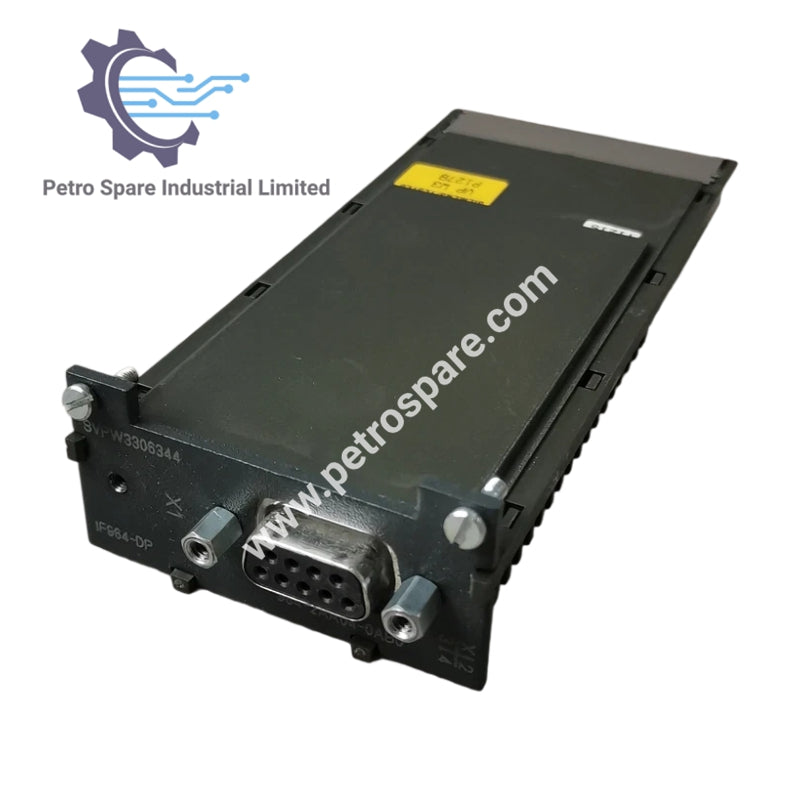

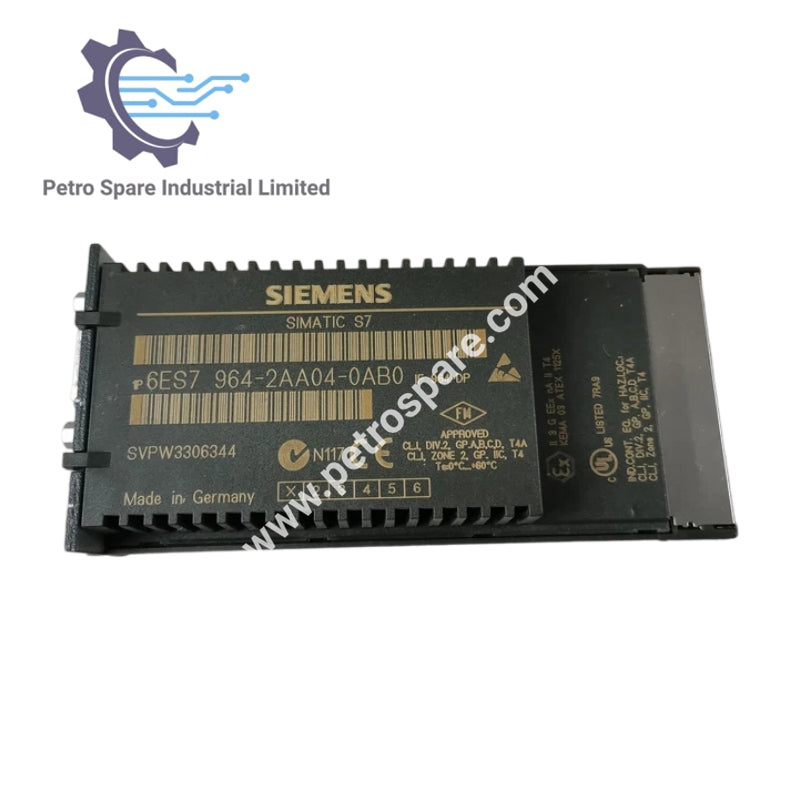

6ES7964-2AA04-0AB0 هو وحدة واجهة SIMATIC S7 IF964-DP لتشغيل ماستر DP في أنظمة S7-400.

المواصفات الفنية

تيار الإدخال

• الحد الأقصى لاستهلاك التيار: 150 مللي أمبير
• التيار من ناقل S7-400: لا يوجد، الوحدة توفر فقط 24 فولت عند واجهة DP
• إجمالي التيار للمكونات المتصلة بـ DP: حد أقصى 150 مللي أمبير
• سعة التيار المعزول 5 فولت (P5ext): حد أقصى 90 مللي أمبير
• سعة التيار عند 24 فولت: حد أقصى 150 مللي أمبير

فقدان الطاقة

• فقدان الطاقة النموذجي: 1 واط

الواجهات

• PROFIBUS DP
• الحد الأقصى لطول الكابل: 1,200 م
• عند 9.6 كيلوبت/ثانية: حد أقصى 1,200 م؛ عند 12 ميجابت/ثانية: حد أقصى 100 م
• معزول: نعم

البروتوكولات

• ماستر PROFIBUS DP: نعم، الإعداد الافتراضي
• تابع PROFIBUS DP: نعم

ماستر PROFIBUS DP

• الحد الأقصى لمعدل النقل: 12 ميجابت/ثانية
• الحد الأقصى لعدد الأجهزة التابعة DP: 125 (حسب وحدة المعالجة المركزية)

الخدمات

• الاتصال بين PG/OP: نعم
• تساوي المسافات: نعم
• مزامنة/تجميد: نعم
• تبادل البيانات المباشر (الاتصال من تابع إلى تابع): نعم

منطقة العنوان

• المدخلات: تعتمد على الجهاز
• المخرجات: تعتمد على الجهاز
• بيانات المستخدم لكل جهاز DP تابع: حد أقصى 244 بايت للإدخال والإخراج

---
