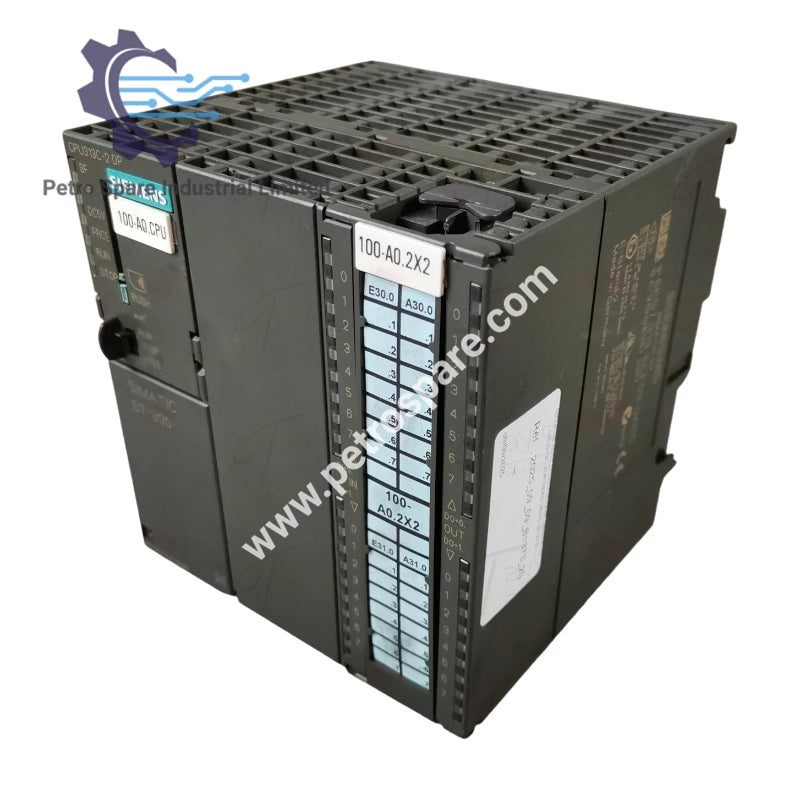

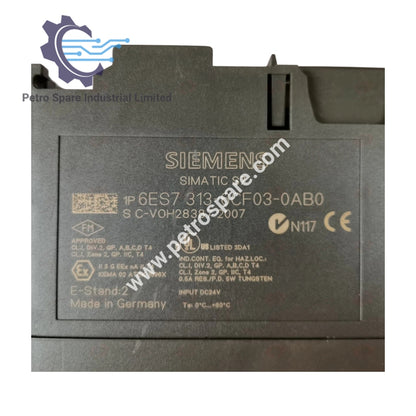

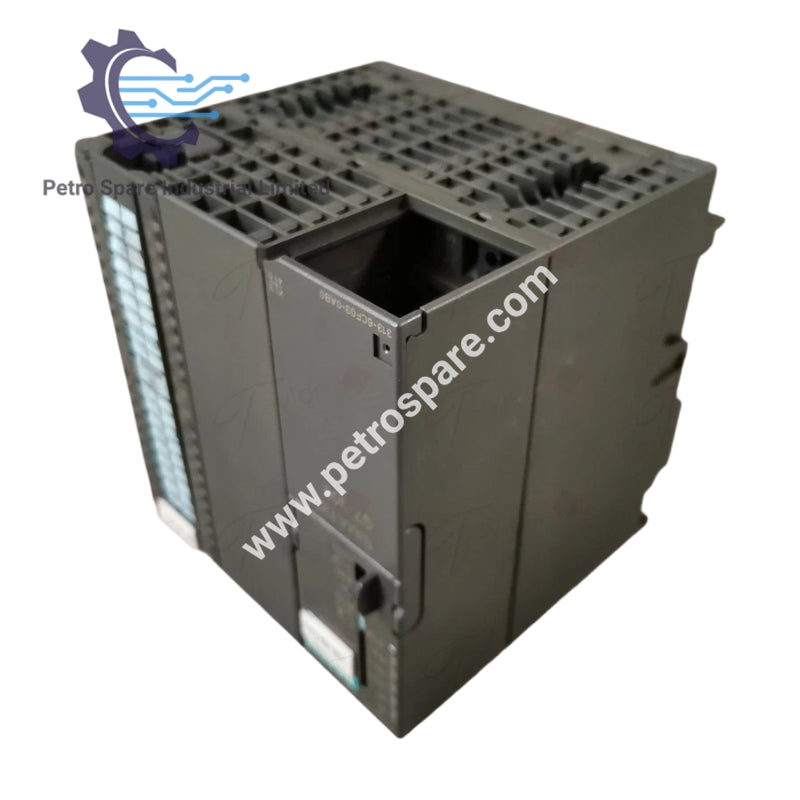

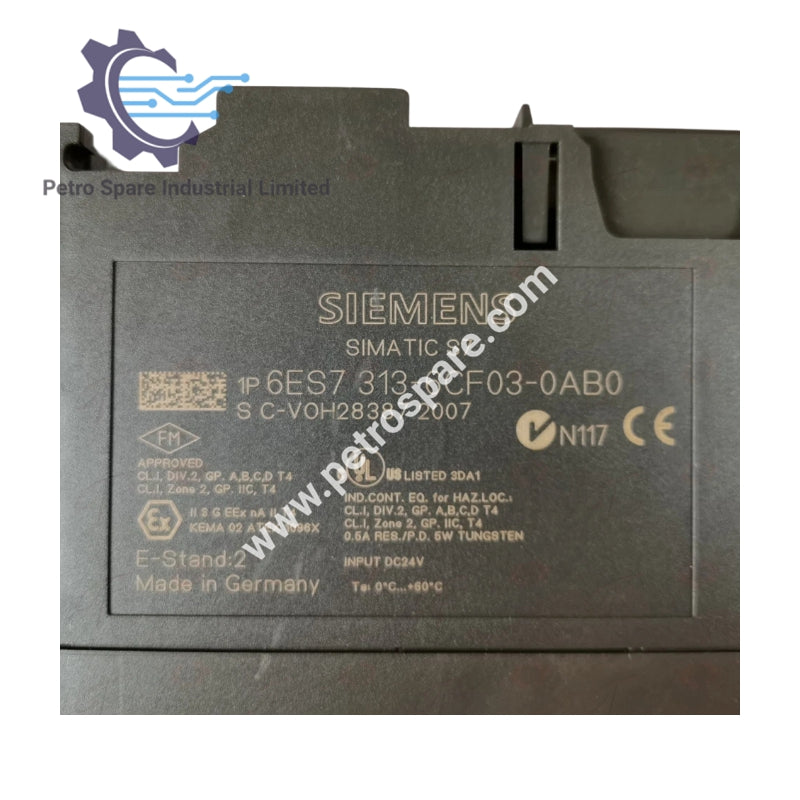

6ES7313-6CF03-0AB0

نظرة عامة على المنتج

يعد 6ES7313-6CF03-0AB0 وحدة تحكم مدمجة SIMATIC S7-300 CPU 313C-2DP مصممة لمعالجة الإدخال/الإخراج الرقمي المتكامل والتواصل عبر PROFIBUS DP في بيئات صناعية متطلبة.

المواصفات الفنية

معلومات عامة

• إصدار المنتج المادي: 01
• إصدار البرنامج الثابت: V2.6
• حزمة البرمجة: STEP 7 V5.3 SP2 أو أعلى مع تحديث الأجهزة

جهد الإمداد

• القيمة المقدرة (تيار مستمر): 24 فولت
• النطاق المسموح به، الحد الأدنى (تيار مستمر): 20.4 فولت
• النطاق المسموح به، الحد الأعلى (تيار مستمر): 28.8 فولت
• الحماية الخارجية لخطوط الطاقة: قاطع دائرة صغير، النوع C (2 أمبير كحد أدنى) أو النوع B (4 أمبير كحد أدنى)

جهد الحمل L+

• القيمة المقدرة (تيار مستمر): 24 فولت
• النطاق المسموح به، الحد الأدنى (تيار مستمر): 20.4 فولت
• النطاق المسموح به، الحد الأعلى (تيار مستمر): 28.8 فولت

جهد المدخلات الرقمية

• القيمة المقدرة (تيار مستمر): 24 فولت
• حماية من عكس القطبية: نعم

جهد المخرجات الرقمية

• القيمة المقدرة (تيار مستمر): 24 فولت
• حماية من عكس القطبية: لا

تيار الإدخال

• استهلاك التيار (القيمة المقدرة): 900 مللي أمبير
• استهلاك التيار (بدون حمل)، نموذجي: 100 مللي أمبير
• تيار الاندفاع، نموذجي: 11 أمبير
• $I^2t$: $0.7 \text{ A}^2\cdot\text{s}$
• من جهد الإمداد L+، الحد الأقصى: 900 مللي أمبير
• من جهد الحمل L+ (المدخلات الرقمية، بدون حمل)، الحد الأقصى: 70 مللي أمبير
• من جهد الحمل L+ (المخرجات الرقمية)، الحد الأقصى: 100 مللي أمبير

فقدان الطاقة

• فقدان الطاقة، نموذجي: 10 واط

الذاكرة

• نوع الذاكرة: أخرى
• ذاكرة العمل، مدمجة: 64 كيلوبايت
• ذاكرة العمل، قابلة للتوسيع: لا
• ذاكرة التحميل، قابلة للإدخال (MMC): نعم
• ذاكرة التحميل، الحد الأقصى: 8 ميغابايت
• الاحتفاظ بالبيانات على MMC، الحد الأدنى: 10 سنوات

---
