6DD1645-0AE1

نظرة عامة على المنتج

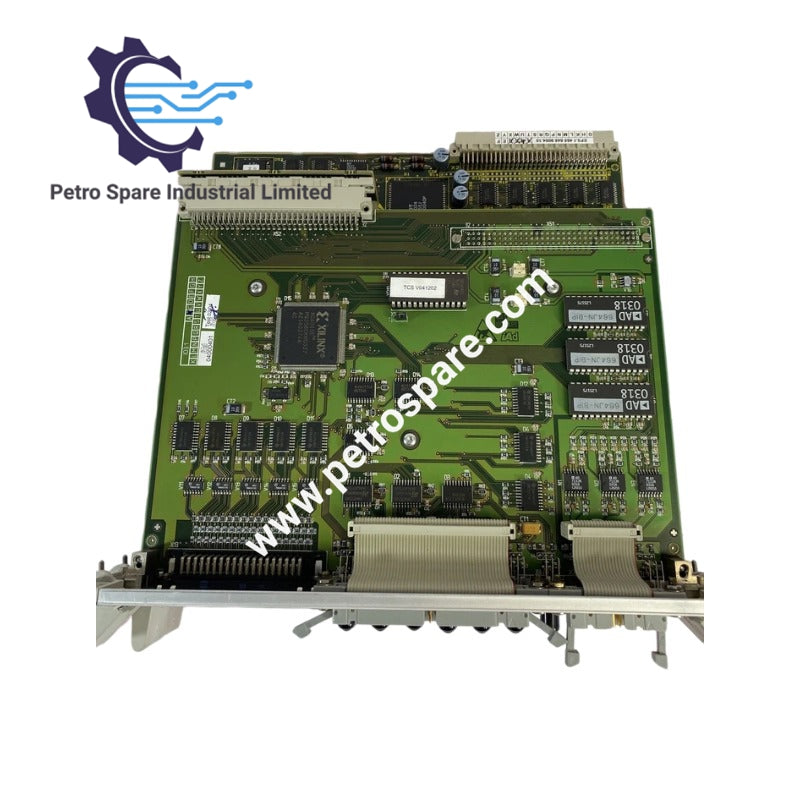

سيمنس 6DD1645-0AE1 هو وحدة معالجة إشارة EP3.1 عالية الأداء مصممة لنظام التحكم الرقمي SIMADYN D.

المواصفات الفنية

المعالجة الأساسية والذاكرة
تردد الساعة: 66 ميجاهرتز (يعمل إصدار EP3 بتردد 54 ميجاهرتز)
ذاكرة العمل: 128k × 24-بت رام
المنطق/المعالجة المسبقة: 3 وحدات XC4013 FPGA لمعالجة المقاطعات، تكييف الإشارة، ووظائف المنطق المادي

الواجهات والاتصالات
ناقل الظهر: L-Bus مع 4k × 16-بت رام ذو منفذين للتواصل بين الرفوف
الاتصال التسلسلي: وحدة تحكم تسلسلي ثنائية القناة 85C30
فتحات بطاقات التكنولوجيا: واجهات توسيع X51 و X52 لوحدات التكنولوجيا القابلة للإضافة
منفذ الخدمة: واجهة تشخيص 9 دبابيس Sub-D (X5)

الإدخال/الإخراج المدمج
الإدخال/الإخراج الثنائي (X6): 8 مداخل رقمية و4 مخارج رقمية عبر موصل ميكرو Sub-D بـ 15 دبوس
المخارج التناظرية (X7): 8 مخارج تناظرية عبر موصل شريطي بـ 20 سلك

تشخيص النظام والسلامة
مؤقت المراقبة: مراقبة مادية مع تحكم RDYIN لحماية من الأعطال
مؤشرات الحالة: مؤشرات LED H10 و H11 لتشخيص النظام
التحكم اليدوي: زر إعادة تعيين S1 وزر تأكيد
توسيع الذاكرة: دعم فتحة بطاقة الذاكرة الخارجية

الخصائص الفيزيائية
عرض الفتحة: وحدة بفتحة واحدة لأنظمة الرف الفرعي SIMADYN D
المنشأ: ألمانيا
عائلة النظام: منصة SIMADYN D / SIMATIC TDC

---
