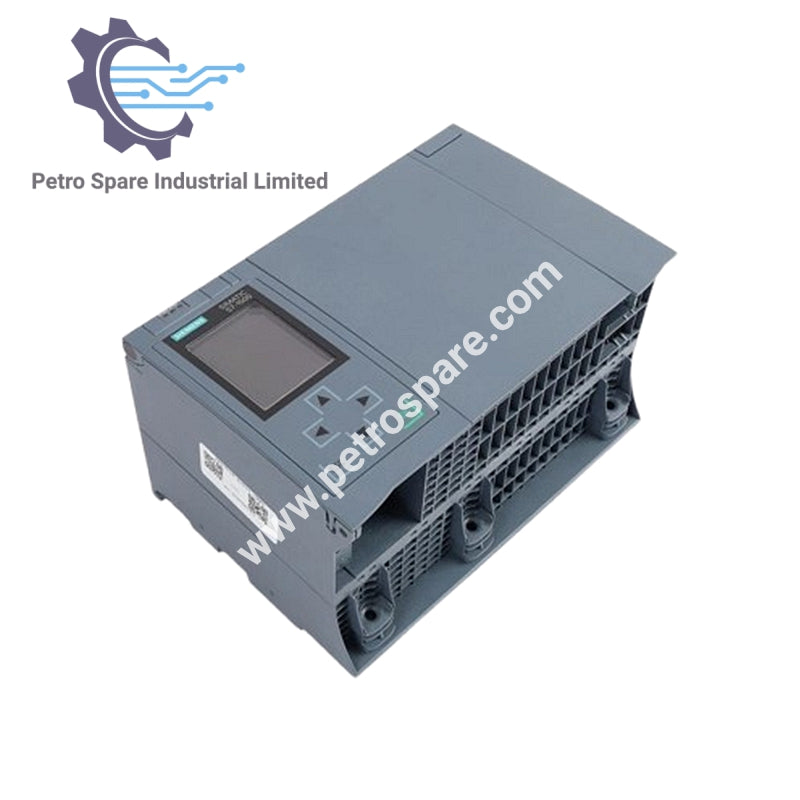

6ES7518-4JP00-0AB0

نظرة عامة

• الطراز: 6ES7518-4JP00-0AB0

• النوع: وحدة المعالجة المركزية (CPU 1518HF‑4 PN)

• التطبيق: وحدة معالجة مركزية عالية الأداء لأنظمة SIMATIC S7‑1500H، مصممة لمهام الأتمتة المكررة مع ذاكرة برنامج وبيانات كبيرة

الخصائص الكهربائية

• جهد الإمداد (تيار مستمر): 24 فولت مقدر

• النطاق المسموح به: 19.2 … 28.8 فولت تيار مستمر

• حماية من عكس القطبية: نعم

• تخزين الطاقة من التيار الرئيسي: 5 مللي ثانية زمن تخزين الطاقة

• استهلاك التيار:

  • المقدر: 1.55 أمبير

  • الحد الأقصى: 1.95 أمبير

  • تيار الاندفاع: 2.4 أمبير (I²t = 0.02 A²·s)

• الطاقة:

  • التغذية إلى ناقل اللوحة الخلفية: 12 واط

  • الاستهلاك من ناقل اللوحة الخلفية: 30 واط

• فقدان الطاقة: 24 واط (نموذجي)

الذاكرة

• ذاكرة العمل (البرنامج): 9 ميغابايت

• ذاكرة العمل (البيانات): 60 ميغابايت

• فتحات بطاقة ذاكرة SIMATIC: 1 (مطلوبة)

واجهات

• PROFINET RT: الواجهة الأولى مع مفتاح ذو منفذين

• واجهات PROFINET الإضافية: الثانية والثالثة

• واجهات H‑SYNC: الرابعة والخامسة

العرض والتحكم

• قطر الشاشة: 6.1 سم

• الأزرار: 6

• مفتاح اختيار الوضع: 1

المواصفات الميكانيكية

• العرض: 21.0 سم

• الارتفاع: 14.7 سم

• العمق: 12.9 سم

---
