6ES7313-5BF03-0AB0

نظرة عامة

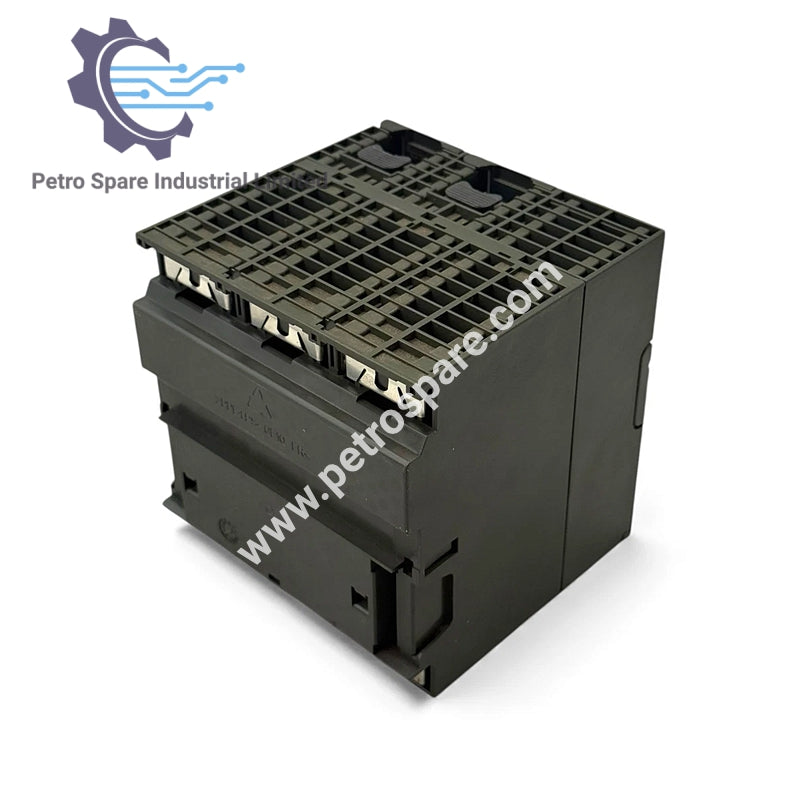

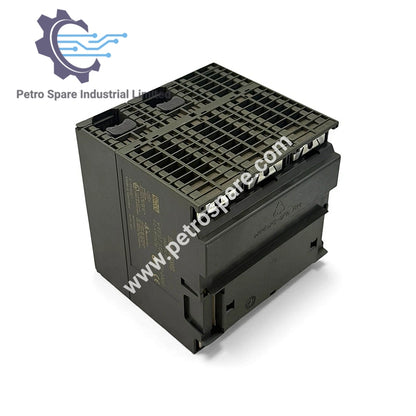

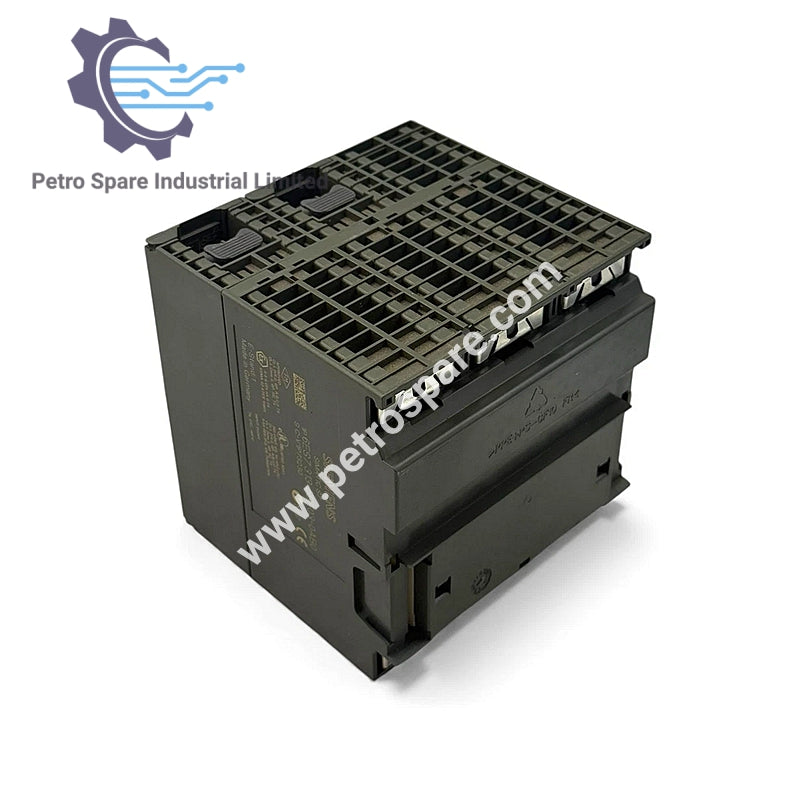

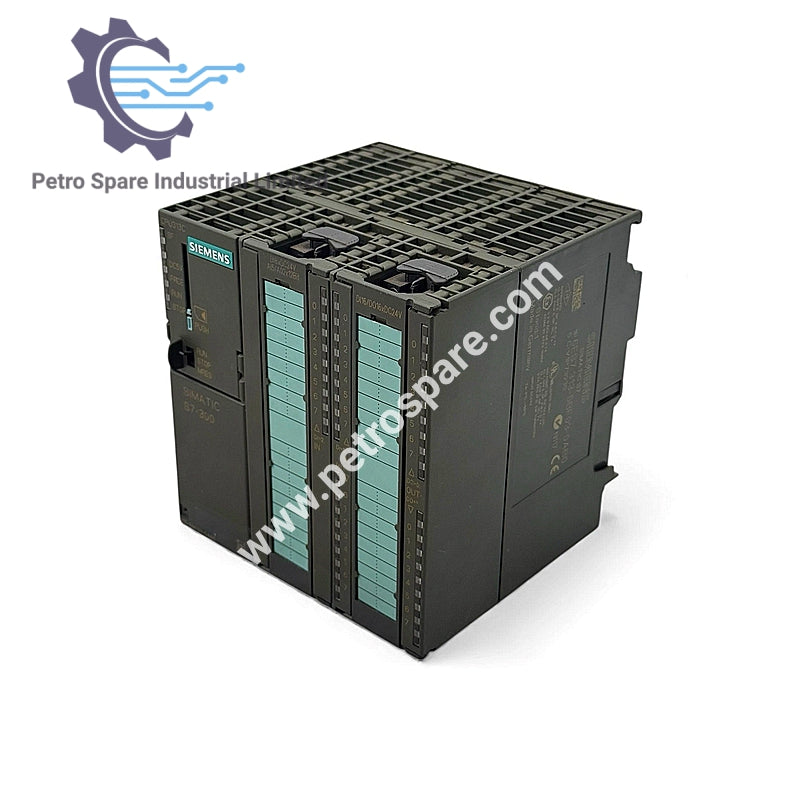

6ES7313-5BF03-0AB0 هو وحدة المعالجة المركزية المدمجة Siemens SIMATIC S7-300 CPU 313C مع واجهة MPI، 24 مدخل رقمي/16 مخرج رقمي، 4 مداخل تناظرية، 2 مخرج تناظري، مدخل PT100 واحد، 3 عدادات سريعة (30 كيلوهرتز)، مزود طاقة مدمج 24 فولت تيار مستمر، ذاكرة عمل 64 كيلوبايت، موصل أمامي (2×40 دبوس)، ومتطلب بطاقة ذاكرة ميكرو.

البيانات الكهربائية

• جهد الإمداد (تيار مستمر): 24 فولت

• نطاق الجهد: 20.4–28.8 فولت

• الحماية الخارجية (موصى بها): قاطع دائرة نوع C ≥2 أمبير، نوع B ≥4 أمبير

• جهد الحمل (تيار مستمر): 24 فولت (نطاق 20.4–28.8 فولت)

• استهلاك التيار (المقدر): 700 مللي أمبير

• استهلاك التيار (بدون حمل، نموذجي): 150 مللي أمبير

• تيار الاندفاع (نموذجي): 11 أمبير

• قيمة I²t: 0.7 أمبير²·ثانية

• فقدان الطاقة (نموذجي): 14 واط

الذاكرة

• ذاكرة العمل (مدمجة): 64 كيلوبايت (برنامج وبيانات)

• ذاكرة التحميل (بطاقة MMC قابلة للإدخال): حتى 8 ميغابايت

• إدارة البيانات على MMC: ≥10 سنوات بعد آخر برمجة

• النسخ الاحتياطي: بدون صيانة، بدون بطارية

كتل وحدة المعالجة المركزية

• إجمالي الكتل: 1,024 (DBs, FCs, FBs؛ محدود بسعة MMC)

DB (كتل البيانات)

• العدد (الحد الأقصى): 511 (النطاق 1–511)

• الحجم (الحد الأقصى): 16 كيلوبايت

FB (كتل الوظائف)

• العدد (الحد الأقصى): 1,024 (النطاق 0–2047)

• الحجم (الحد الأقصى): 16 كيلوبايت

FC (الوظائف)

• العدد (الحد الأقصى): 1,024 (النطاق 0–2047)

• الحجم (الحد الأقصى): 16 كيلوبايت

الأبعاد والوزن

• العرض: 120 مم

• الارتفاع: 125 مم

• العمق: 130 مم

• الوزن: 660 جم

---
