6ES7134-7TD00-0AB0

نظرة عامة على المنتج

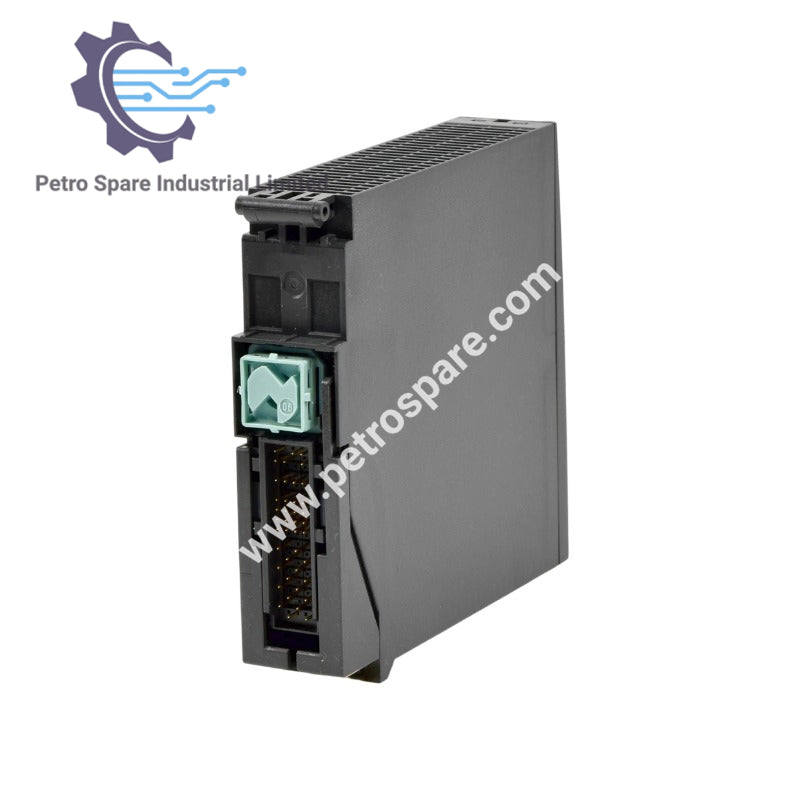

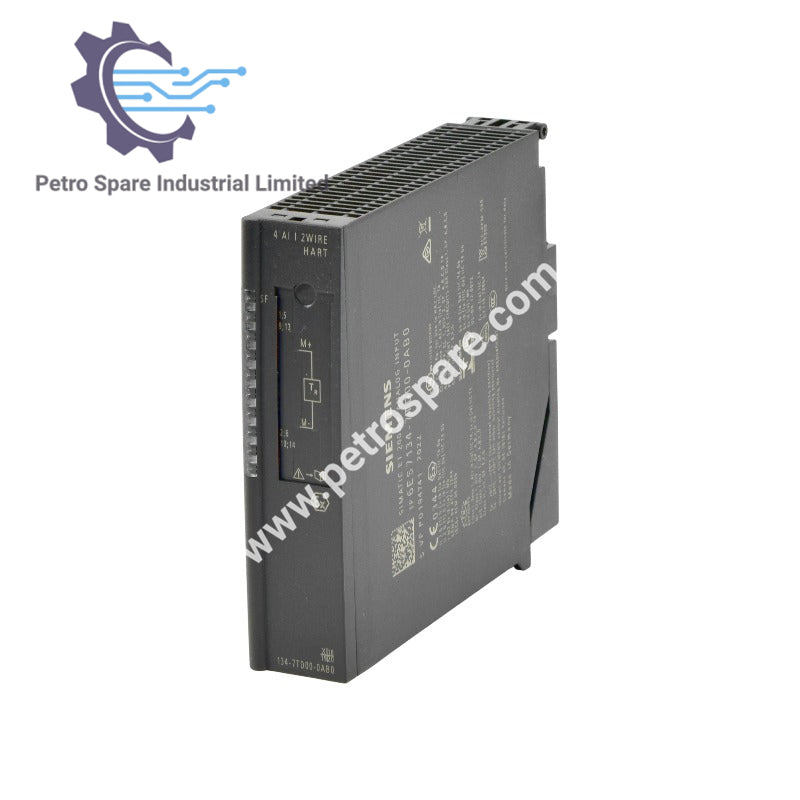

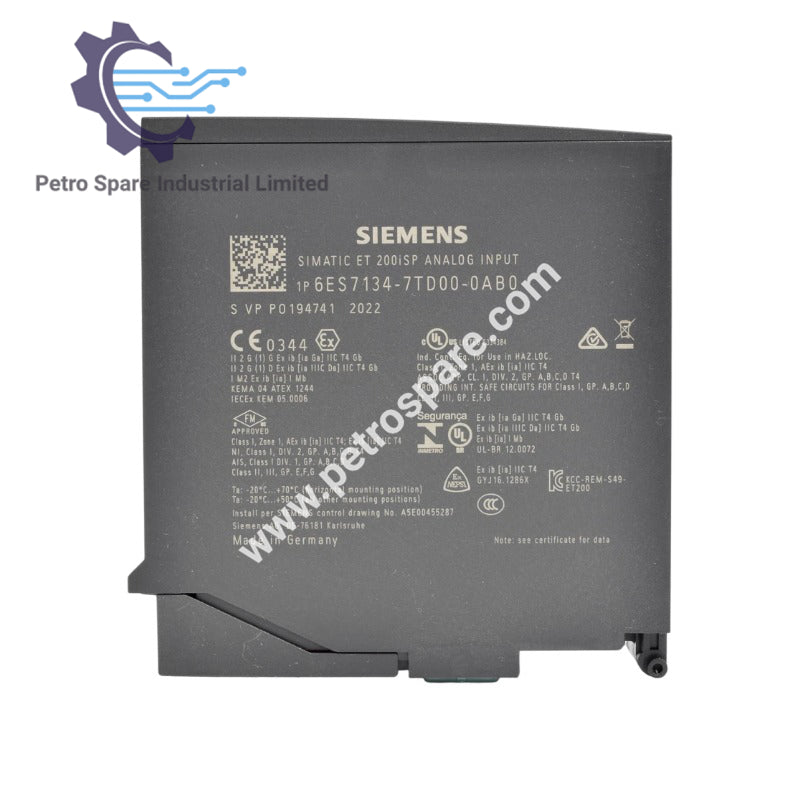

إن 6ES7134-7TD00-0AB0 وحدة فرعية إلكترونية SIMATIC DP لـ ET200ISP مزودة بـ 4 مداخل تناظرية (HART) لتوصيل محوّلات HART ثنائية الأسلاك.

تيار الإدخال

• من جهد الإمداد L+ (الحد الأقصى): 320 mA

إمداد طاقة المرسل

• مقاوم لقصر الدائرة: نعم
• تيار الإمداد (الحد الأقصى لكل قناة): 23 mA

فقدان القدرة

• فقدان القدرة (القيمة النموذجية): 2.7 W

المداخل التناظرية

• عدد المداخل التناظرية: 4
• حد التلف (مدخل التيار): 90 mA كحد أقصى
• زمن الدورة (جميع القنوات): 120 ms كحد أقصى (زمن التحويل الأساسي 30 ms × 4 قنوات مع كبت التداخل بتردد 50/60 Hz)
• قياس درجة الحرارة: قابل للضبط

توليد القيمة التناظرية

• مبدأ القياس: تكاملي (سيغما-دلتا)
• الدقة (مع تجاوز النطاق، الحد الأقصى): 13 bit
• زمن التكامل: غير قابل للمعلمات
• كبت تردد التداخل: 50 / 60 Hz

تنعيم القيم المقاسة

• قابل للمعلمات: نعم (4 مستويات)
• بدون تنعيم: 1× زمن الدورة
• منخفض: 4× زمن الدورة
• متوسط: 32× زمن الدورة
• مرتفع: 64× زمن الدورة

المواصفات الفيزيائية

• العرض: 30 mm
• الارتفاع: 129 mm
• العمق: 136.5 mm
• الوزن: حوالي 230 g

---
