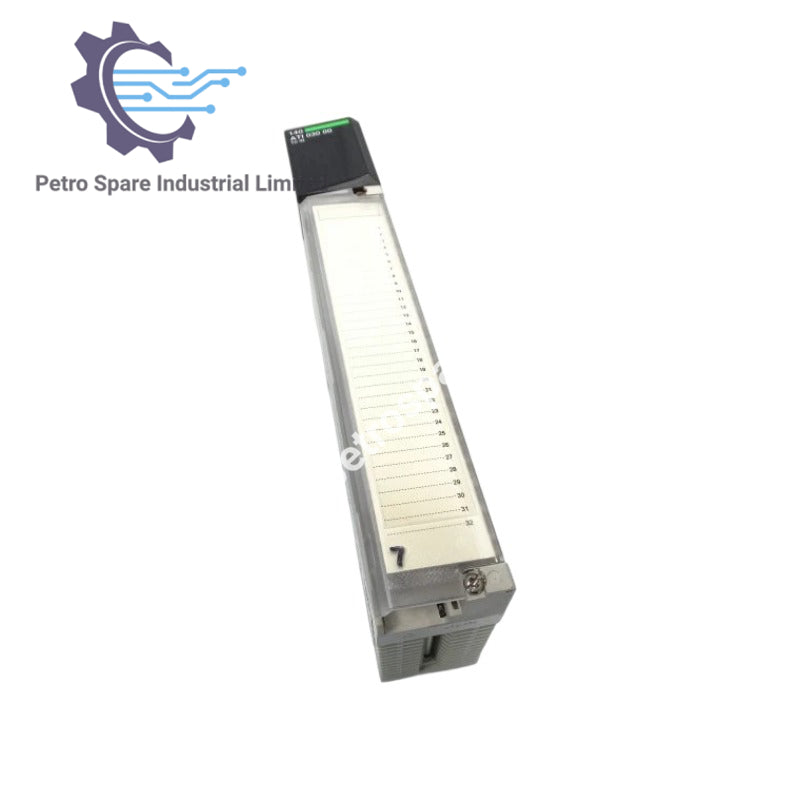

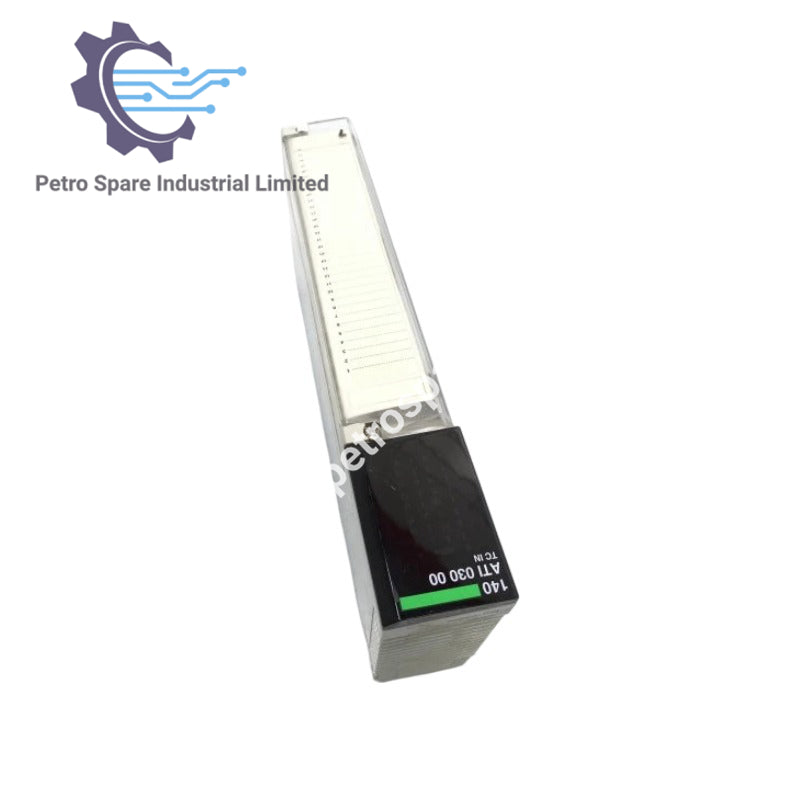

140ATI03000

نظرة عامة

‏140ATI03000‏ هو وحدة إدخال تناظرية Modicon Quantum ذات 8 قنوات، مصممة للمزدوجات الحرارية من الأنواع J وE وK وT وR وS، وتوفر دقة 16 بت وتعويضًا داخليًا للوصلة الباردة لقياس درجة الحرارة في أنظمة التحكم الصناعية.

المواصفات العامة

• نطاق المنتج: منصة التشغيل الآلي Modicon Quantum
• نوع المنتج أو المكوّن: وحدة إدخال تناظرية
• عدد المداخل التناظرية: 8
• متطلبات العنونة: 10 كلمات إدخال
• دقة الإدخال التناظري: 16 بت
• العلامة: CE

أنواع المزدوجات الحرارية المدعومة

• المزدوج الحراري J: من ‎–210°C إلى ‎+760°C
• المزدوج الحراري E: من ‎–270°C إلى ‎+1000°C
• المزدوج الحراري K: من ‎–270°C إلى ‎+1370°C
• المزدوج الحراري T: من ‎–270°C إلى ‎+400°C
• المزدوج الحراري R: من ‎–50°C إلى ‎+1665°C
• المزدوج الحراري S: من ‎–50°C إلى ‎+1665°C

أنواع المرشحات

• مرشح رفض نطاقي – ‏3 dB عند 50/60 Hz
• مرشح تمرير منخفض أحادي القطب – ‏3 dB عند 20 Hz

الدقة

• خطأ الدقة المطلقة: ±2°C + ‏0.1% من القراءة (الأنواع E وJ وK وT)؛ ±4°C + ‏0.1% من القراءة (النوعان R وS)
• خطأ الخطية: ‏1°C / ‏0.1°C / ‏1°F / ‏0.1°F لجميع أنواع المزدوجات الحرارية
• انجراف الدقة وفقًا لدرجة الحرارة: ‏0.15 µV/°C + ‏0.0015% من القراءة/°C (للجهد منخفض المستوى، كحد أقصى)

رفض النمط المشترك

• رفض النمط المشترك: ‏> –120 dB عند 50/60 Hz

العزل

• العزل بين القنوات والناقل: ‏1780V AC لمدة 60 ثانية / ‏2500V DC لمدة 60 ثانية
• العزل بين القنوات: ‏300V DC / ‏220V AC

الأداء

• زمن التحديث: ‏1000 ms
• نوع العطل: سلك مقطوع، تجاوز النطاق

تعويض الوصلة الباردة

• تعويض الوصلة الباردة: داخلي، من ‏0°C إلى ‏+60°C (من ‏+32°F إلى ‏+140°F)

الإشارات المحلية

• مصباح LED أخضر واحد لبيان وجود اتصال بالناقل (نشط)
• مصباح LED أحمر واحد لبيان وجود عطل خارجي
• 8 مصابيح LED خضراء لبيان تشغيل القناة
• 8 مصابيح LED حمراء لبيان عطل القناة

الطاقة والتبديد

• متطلبات تيار الناقل: ‏280 mA
• تبديد الطاقة: ‏1.5 W

المواصفات الفيزيائية

• تنسيق الوحدة: قياسي
• وزن المنتج: ‏0.3 kg (‏0.7 lbs)

---
