XBTZ9980

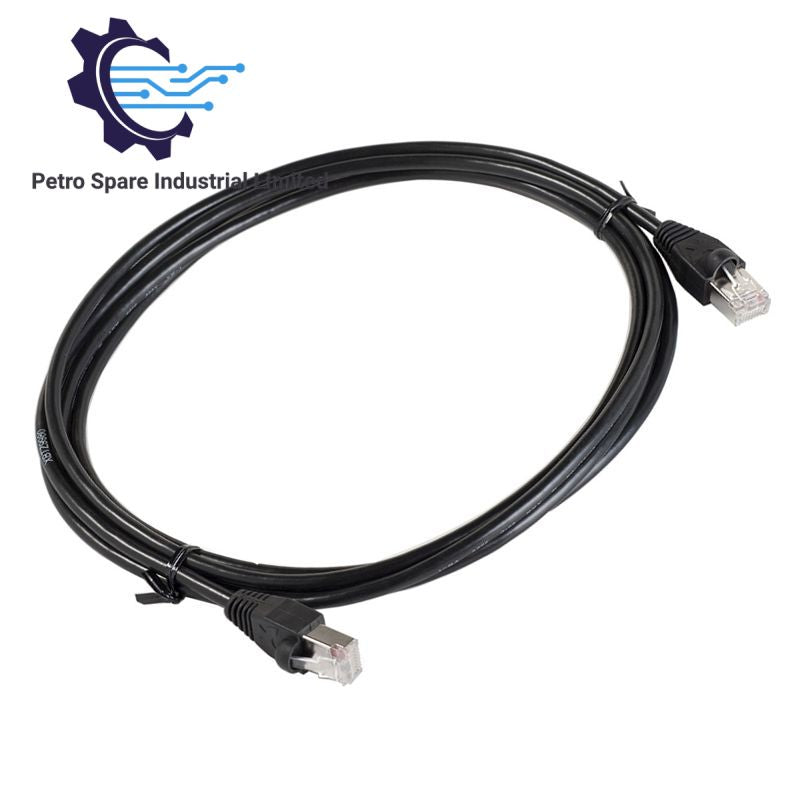

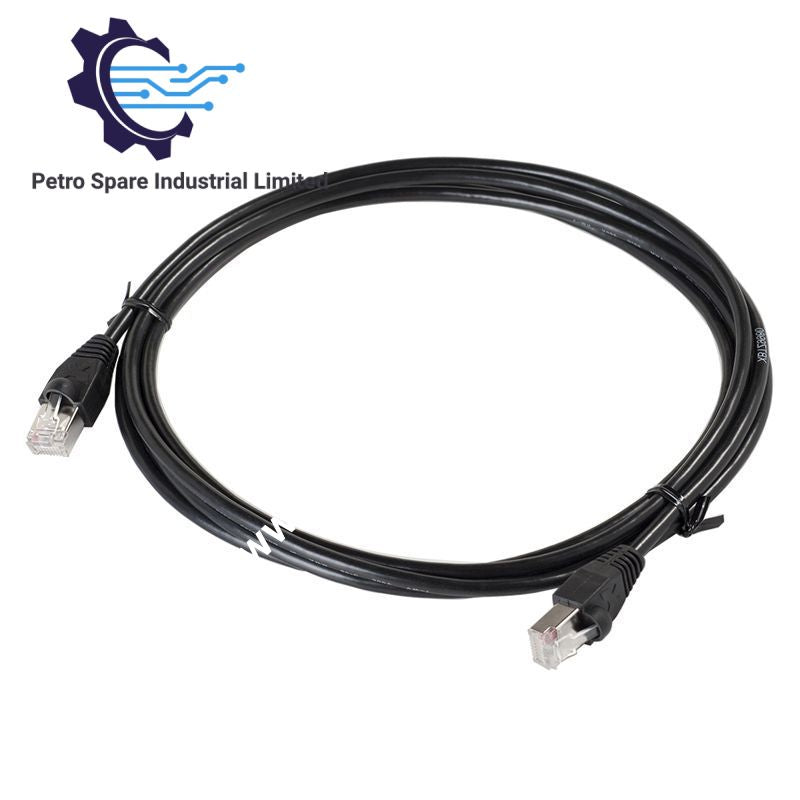

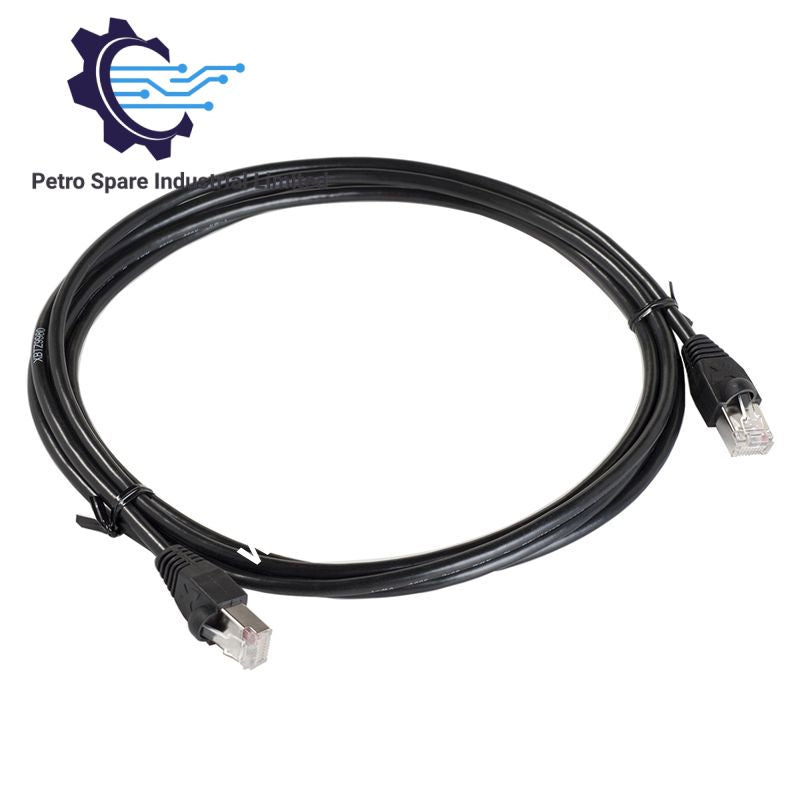

يوفّر كابل التوصيل Schneider Electric XBTZ9980، المُدرج أيضًا باسم كابل توصيل وصلة Modbus التسلسلية XBTZ9980، اتصالًا فعليًا بمعيار RS485 بين وحدات تشغيل Magelis XBT المتوافقة ووحدات التحكم المنطقية القابلة للبرمجة (PLC). ويستخدم موصلين RJ45 ذكرين للاتصال التسلسلي عبر Modbus، ويبلغ طول الكابل 2.5 m. وتشمل الأجهزة المتوافقة بعض وحدات Harmony XBT، ووحدات التحكم Modicon، ومحركات Altivar، وغيرها من معدات الأتمتة من Schneider Electric.

المواصفات الفنية

المعلمة	المواصفة
الطراز	XBTZ9980
العلامة التجارية	Schneider Electric
نوع المنتج	كابل توصيل وصلة Modbus التسلسلية
مجموعة المنتجات	Modicon M221، Harmony XBT
فئة الملحقات	ملحقات التوصيل
بروتوكول الاتصال	Modbus
الواجهة المادية	RS485
التوصيل الكهربائي	موصلان RJ45 ذكران
طول الكابل	2.5 m (8.2 ft)
الوزن الصافي	0.23 kg
الأبعاد	17.5 x 18.6 x 2.4 cm
استهلاك الطاقة	كابل توصيل سلبي؛ لا توجد قيمة محددة
وحدات التشغيل المتوافقة	XBTN200, XBTN400, XBTR400, XBTRT500, XBTRT511, XBTGT1 series, XBTGTW series
سلاسل المعدات المتوافقة	Modicon M340, Preventa XPSMC, Altivar 31, Altivar 61, Altivar 71, Altistart 48, Lexium 05, TeSys U, TeSys T, Harmony GTO, Harmony STO and STU
GTIN	3389118316508

خصائص اتصال Modbus عبر RS485 والواجهة

يوفّر XBTZ9980 اتصال RS485 الفعلي للاتصال التسلسلي عبر Modbus بين وحدات التشغيل المتوافقة ووحدات التحكم في الأتمتة. ويتيح موصلاه RJ45 الذكران توصيله مباشرةً بالمعدات المدعومة ذات الواجهات المطابقة.

يحدد RS485 واجهة الإشارات الكهربائية، بينما يحدد Modbus بروتوكول الاتصال. ويتوقف التشغيل الصحيح على توافق إعدادات الأجهزة، وتطابق معلمات الاتصال، وتوجيه الكابل على نحو مناسب.

هذا الكابل مكوّن توصيل سلبي. ولا يحوّل البروتوكولات، أو يعالج الإشارات، أو ينفّذ منطق تحكم مستقلًا.

الأسئلة الشائعة (FAQ)

س: ما واجهة الاتصال التي يدعمها XBTZ9980؟

ج: يستخدم واجهة مادية RS485 ويدعم بروتوكول الاتصال التسلسلي Modbus عبر موصلين RJ45 ذكرين.

س: هل يمكن استخدام XBTZ9980 لتوصيل وحدة تشغيل Magelis XBT مباشرةً بوحدة PLC؟

ج: نعم، فهو مصمم للتوصيل المباشر بين وحدات تشغيل Magelis XBT المتوافقة ووحدات PLC. تحقّق من طرازي وحدة التشغيل ووحدة التحكم وفق قائمة التوافق الموثقة قبل التركيب.

س: هل يحتاج XBTZ9980 إلى مصدر طاقة منفصل؟

ج: لا يُحدَّد مصدر طاقة منفصل لهذا الكابل السلبي. وتخص متطلبات الطاقة وحدة التشغيل ووحدة التحكم المتصلتين.

إرشادات التركيب الميداني

• تحقّق من دعم كلا الجهازين المتصلين لواجهة RS485 Modbus المطلوبة، ومن توافق توزيع أطراف الموصلات بينهما.
• تحقّق من طرازي وحدة التشغيل ووحدة التحكم بالرجوع إلى وثائق التوافق الصادرة عن الشركة المصنّعة.
• مدّ الكابل بعيدًا عن موصلات طاقة المحركات، وأسلاك خرج محركات التردد المتغير، ودوائر الضوضاء الكهربائية العالية الأخرى.
• اتّبع متطلبات الشركة المصنّعة للمعدات المتعلقة ببنية شبكة RS485 وإنهائها واستقطابها.
• اتّبع ممارسات تأريض الدرع وفصل الكابلات الموصى بها للأجهزة المتصلة.
• افحص موصلي RJ45 بحثًا عن أي تلف ميكانيكي، وتأكد من تثبيتهما بالكامل قبل بدء التشغيل.
• تحقّق من إعدادات عنوان Modbus ومعدل البود والتكافؤ وبت التوقف عند كلا الطرفين قبل اختبار الاتصال.

---
