TM3TI4

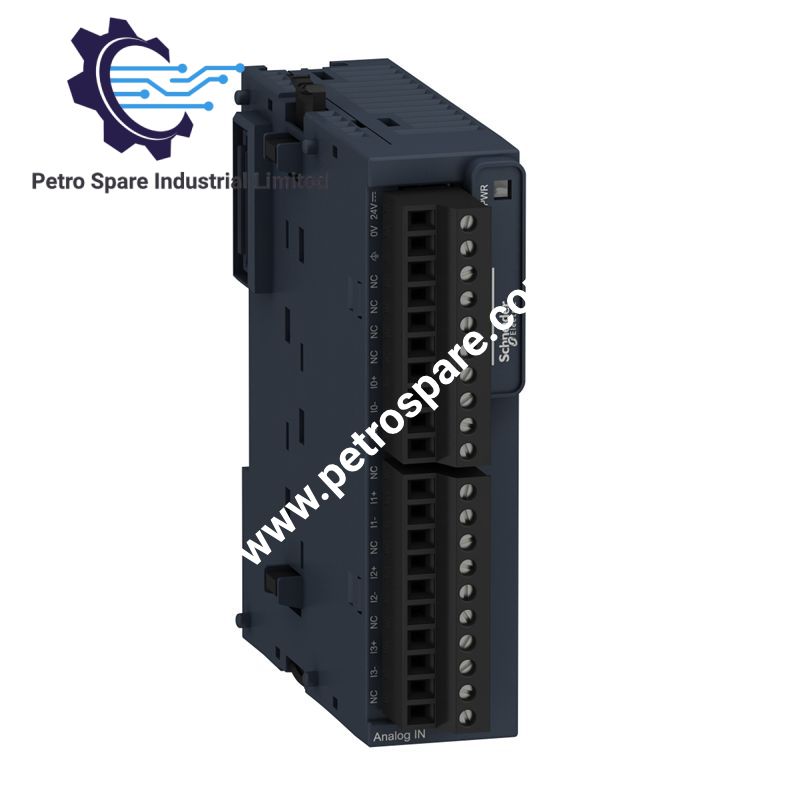

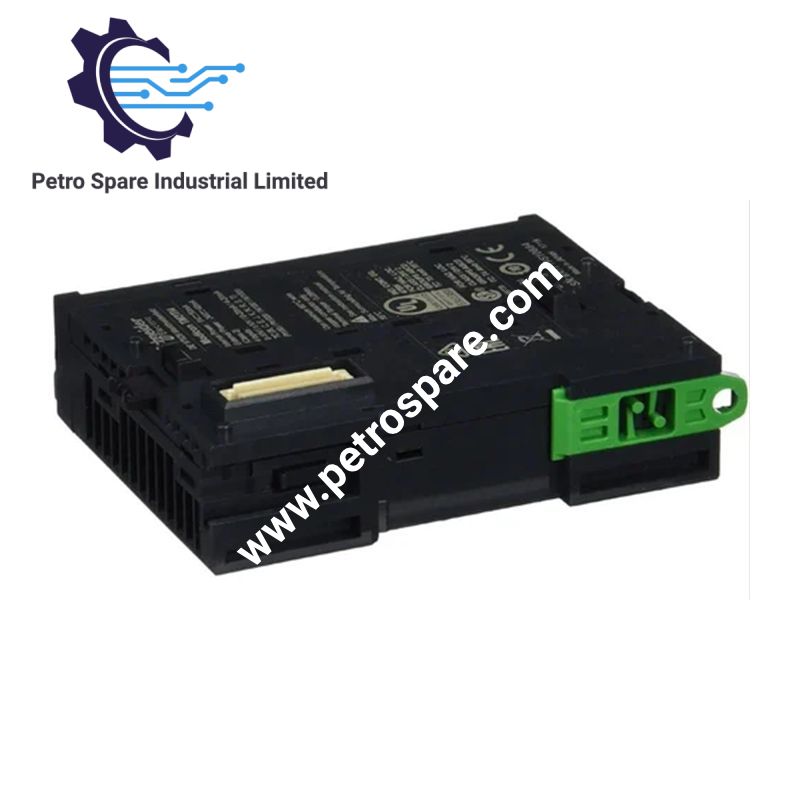

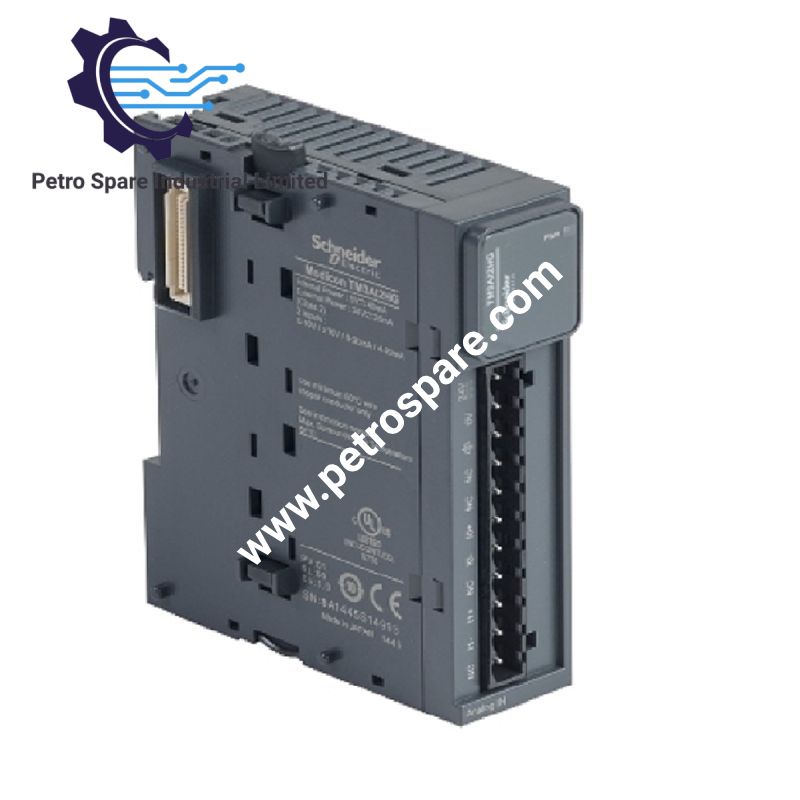

يوفّر Schneider Electric TM3TI4، المُدرج أيضًا باسم وحدة الإدخال التناظرية TM3TI4، أربع قنوات تناظرية قابلة للتهيئة لاكتساب إشارات الجهد والتيار والمزدوجات الحرارية ومستشعرات درجة الحرارة المقاومة ضمن أنظمة التحكم Modicon M221 وM241 وM251 وM262. وهو يدعم دقة 16 بت و15 بت مع بت إشارة، وأطراف لولبية قابلة للإزالة، ومصدر إمداد خارجي بجهد 24 VDC.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	TM3TI4
العلامة التجارية	Schneider Electric
مجموعة المنتجات	Modicon TM3
نوع المنتج	وحدة إدخال تناظرية
المنشأ	غير محدد في البيانات المقدمة
عدد المدخلات	4 مدخلات تناظرية
أنواع المدخلات	0-20 mA، 4-20 mA، 0-10 V، -10 إلى +10 V، مزدوجات حرارية، Pt100، Pt1000، Ni100، Ni1000
الدقة	16 بت؛ 15 بت + إشارة
مدة أخذ العينات	10 ms
زمن تحويل المزدوج الحراري	100 ms + 100 ms لكل قناة + دورة تحكم واحدة
الدقة	عادةً +/-0.2% من المدى الكامل عند 25 deg C لمدخلات الجهد/التيار؛ وتختلف حسب نوع المستشعر والمدى
دقة التكرار	+/-0.5% FS
التداخل المتبادل	<= 1 LSB
مصدر الإمداد الخارجي	24 VDC
استهلاك التيار	35 mA نموذجيًا عند 24 VDC؛ 45 mA نموذجيًا عند 5 VDC عبر موصل الناقل
التوصيل الكهربائي	كتلة أطراف لولبية قابلة للإزالة، بمسافة 3.81 mm
نوع الكابل	أزواج ملتفة ومحمية، بطول أقل من 30 m لدوائر الإدخال
ممانعة الإدخال	<= 50 Ohm لمدخلات التيار؛ >= 1 MOhm لمدخلات الجهد
عزل الإدخال عن مصدر الإمداد	1500 V AC
عزل الإدخال عن المنطق الداخلي	500 V AC
المناعة ضد الانقطاعات الدقيقة	10 ms
التركيب	قضيب DIN من نوع TH35-15 أو TH35-7.5؛ أو لوح/لوحة باستخدام طقم التثبيت
الأبعاد (الارتفاع × العرض × العمق)	90 x 23.6 x 70 mm
الوزن	0.11 kg
درجة حرارة التشغيل	-10 إلى 55 deg C أفقيًا؛ -10 إلى 35 deg C رأسيًا
درجة حرارة التخزين	-25 إلى 70 deg C
درجة الحماية	IP20
الرطوبة النسبية	10-95%، دون تكاثف
ارتفاع التشغيل	0-2000 m
المعايير	IEC 61131-2
الاعتمادات	CE، UKCA، RCM، EAC، cULus، cULus HazLoc
البصمة البيئية	83 kg CO2 eq.

اكتساب الإشارات التناظرية وتكامل PLC

تقبل TM3TI4 إشارات التيار والجهد والمزدوجات الحرارية ومستشعرات درجة الحرارة المقاومة عبر أربع قنوات إدخال تناظرية. وتشمل أنواع المزدوجات الحرارية المدعومة J وK وR وS وB وT وN وE وC. وتشمل أنواع مجسات درجة الحرارة Pt100 وPt1000 وNi100 وNi1000.

تتصل الوحدة بوحدة التحكم المنطقية المتوافقة عبر موصل توسعة ناقل Modicon TM3، الذي يوزع البيانات وطاقة الناقل. وتوفر أطرافها اللولبية القابلة للإزالة، بمسافة 3.81 mm، توصيلات الأسلاك الميدانية. وتدعم الوحدة حملاً زائداً مستمرًا أقصى قدره 40 mA لمدخلات التيار و13 V لمدخلات الجهد.

يبلغ الانجراف الحراري المحدد +/-0.01% FS/deg C، بينما تبلغ اللاخطية +/-0.2% FS. وتعتمد دقة القياس الفعلية على نوع الإدخال المحدد ونطاق التشغيل.

الأسئلة الشائعة

س: ما منصات PLC التي تدعم TM3TI4؟

ج: تتوافق الوحدة مع وحدات التحكم المنطقية Modicon M221 وM241 وM251 وM262. تحقّق من تهيئة وحدة التحكم وتوافق البرنامج قبل التركيب.

س: ما نوع الأسلاك المحدد لدوائر الإدخال التناظرية؟

ج: يُحدَّد استخدام كابل ذي أزواج ملتفة ومحمية بطول أقل من 30 m لدوائر الإدخال. افصل أسلاك الإشارات التناظرية عن موصلات الطاقة والتبديل، وأنهِ حماية الكابل وفق تصميم تأريض التركيب.

س: هل يمكن تركيب TM3TI4 رأسيًا؟

ج: نعم. نطاق درجة حرارة التشغيل المحدد هو -10 إلى 35 deg C للتركيب الرأسي، مقارنةً بـ -10 إلى 55 deg C للتركيب الأفقي.

إرشادات التركيب الميداني

1. التركيب: ركّب الوحدة على قضيب DIN من نوع TH35-15 أو TH35-7.5 مطابق للمواصفة IEC 60715، أو استخدم طقم تثبيت اللوح أو اللوحة المحدد.
2. توصيل الناقل: حاذِ موصل التوسعة TM3 وثبّته مع وحدة التحكم المتوافقة أو وحدة التوسعة المجاورة. تحقّق من تعشيق قفل التجميع.
3. الأسلاك الميدانية: صِل كل إدخال تناظري بالطرف اللولبي القابل للإزالة المناسب. تحقّق من قطبية الإشارة ونوع الإدخال ونطاق القياس المُهيّأ قبل تغذية الدائرة.
4. تمديد الكابل: استخدم أزواجًا ملتفة ومحمية بطول أقل من 30 m. مرّر أسلاك الإشارات التناظرية منخفضة المستوى بشكل منفصل عن كابلات المحركات وأسلاك الموصلات ومصادر التداخل الكهربائي الأخرى.
5. تأريض الحماية: طبّق تصميم التأريض والتوافق الكهرومغناطيسي في الموقع لإنهاء الحماية. تجنّب حلقات التأريض غير المقصودة وتحقّق من ترتيبات التأريض الوقائي.
6. مصدر الطاقة: تحقّق من مصدر الإمداد الخارجي 24 VDC وتوصيلات طاقة الناقل بالرجوع إلى وثائق توصيل وحدة التحكم والوحدة. افحص إحكام الأطراف قبل بدء التشغيل.
7. الحدود البيئية: حافظ على حد درجة حرارة التشغيل الأفقي أو الرأسي المنطبق. تتمتع الوحدة بدرجة حماية IP20، وتتطلب تركيبها في بيئة توفر حماية مناسبة من الغبار والرطوبة.
