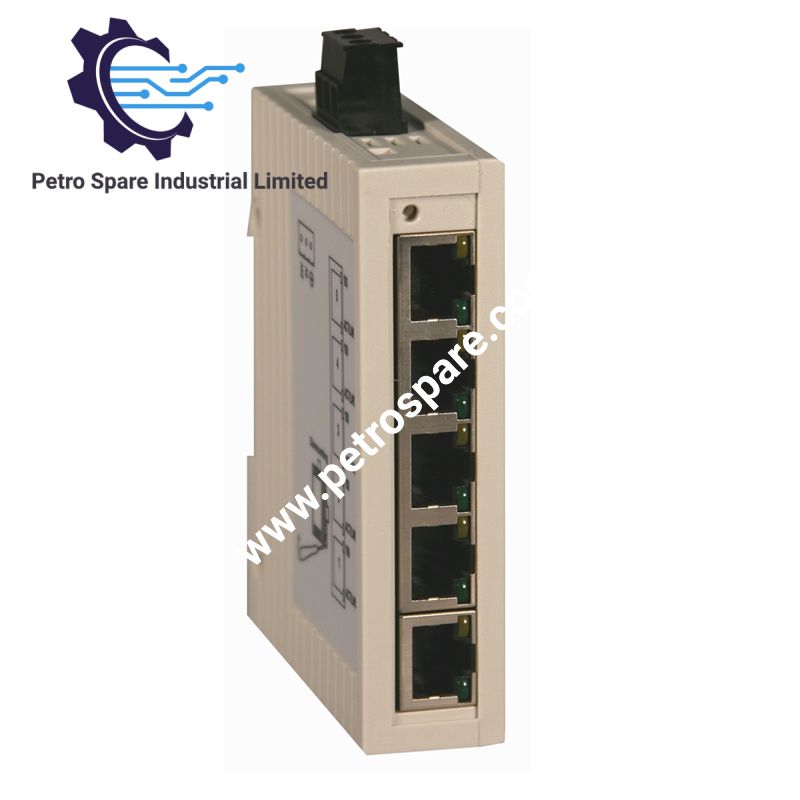

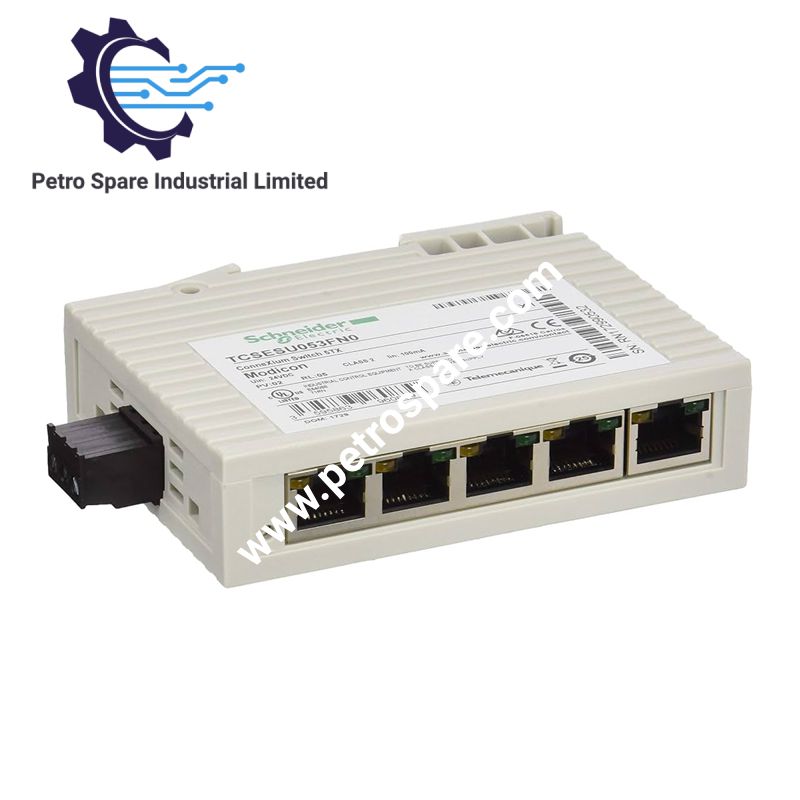

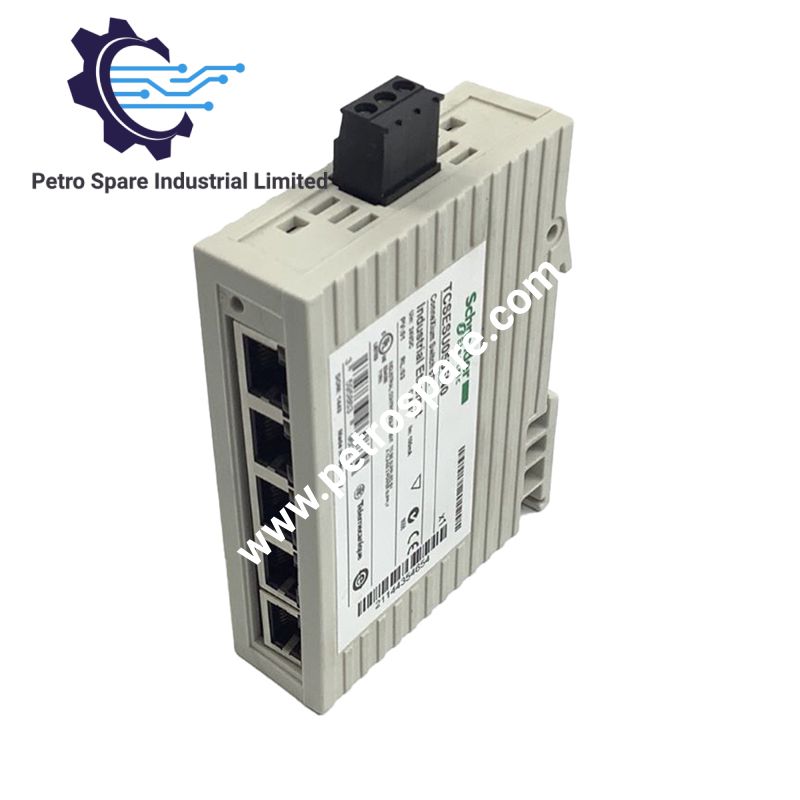

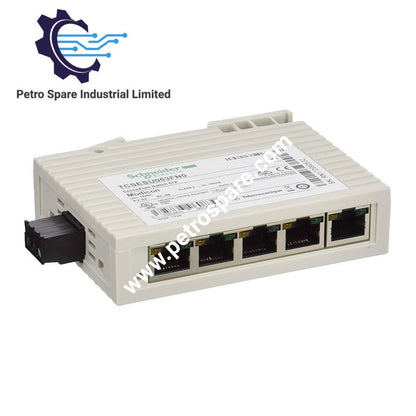

TCSESU053FN0

صُمّم Schneider Electric TCSESU053FN0 (مبدّل Ethernet TCP/IP غير مُدار TCSESU053FN0) لنقل البيانات عبر مبدّلات Ethernet غير المُدارة ضمن مجموعة ConneXium، ويوفّر خمسة منافذ نحاسية 10BASE-T/100BASE-TX مع التفاوض التلقائي، وMDI/MDX التلقائي، واختيار الازدواجية، ومعالجة البيانات بالتخزين وإعادة التوجيه.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	TCSESU053FN0
العلامة التجارية	Schneider Electric
نوع المنتج	مبدّل Ethernet TCP/IP غير مُدار
المجموعة	ConneXium
المفهوم	Transparent Ready
بروتوكول الاتصال	Ethernet TCP/IP
منافذ Ethernet	5 × 10/100BASE-TX نحاسية
الموصل	RJ45 نحاسي محمي
وسط النقل	كبل نحاسي مزدوج مجدول ومحمي CAT 5E
أقصى مسافة للكبل	100 m بين الأجهزة
جهد التغذية	12-24 VDC
حدود جهد التغذية	9.6-32 VDC SELV
استهلاك الطاقة	2.2 W
التوصيل الكهربائي	موصل طاقة قابل للإزالة ثلاثي الاتجاهات
التركيب	قضيب DIN متماثل مقاس 35 mm
الأبعاد	25 mm عرضًا × 79 mm عمقًا × 114 mm ارتفاعًا
الوزن	0.113 kg
درجة حرارة التشغيل	0-60 deg C
الرطوبة النسبية	0-95%، دون تكاثف
درجة الحماية	IP30
التسلسل	عدد غير محدود من المبدّلات
وظائف Ethernet	MDI/MDX تلقائي، تفاوض تلقائي بسرعة 10/100 Mbps، تفاوض تلقائي على الازدواجية، التخزين وإعادة التوجيه، تصحيح القطبية تلقائيًا
الإشارات المحلية	مصباح LED أخضر واحد للطاقة؛ ومصباح LED أصفر واحد لمعدل البيانات ومصباح LED أخضر واحد لحالة الارتباط لكل قناة
الشهادات	CE، UL، RCM
المعايير	UL 61010، EN/IEC 61131
التوجيهات	2014/35/EU، 2014/30/EU

خصائص اتصال Ethernet الصناعي

يعمل TCSESU053FN0 كمبدّل Ethernet غير مُدار من الطبقة 2، ويضم خمس واجهات نحاسية 10BASE-T/100BASE-TX. يستخدم كل منفذ اتصال RJ45 محميًا ويدعم كبلًا نحاسيًا مزدوجًا مجدولًا ومحميًا CAT 5E. يلغي MDI/MDX التلقائي الحاجة إلى اختيار كبل التوصيل المباشر أو المتقاطع يدويًا.

ينفّذ المبدّل تفاوضًا تلقائيًا بسرعة 10/100 Mbps وتفاوضًا على وضع الازدواجية. تُخزّن إطارات Ethernet المستلمة ثم يُعاد توجيهها عبر المنفذ المناسب. ويدعم تصحيح القطبية التلقائي الاتصال على الطبقة الفيزيائية دون ضبط القطبية يدويًا.

الأسئلة الشائعة

س: ما جهد التغذية الذي يتطلبه TCSESU053FN0؟
ج: يتراوح جهد التغذية الاسمي بين 12-24 VDC، مع حدود تغذية مسموح بها تبلغ 9.6-32 VDC SELV. ويبلغ استهلاك الطاقة المحدد 2.2 W.

س: ما كبل Ethernet والمسافة المدعومان؟
ج: يستخدم المبدّل كبلًا نحاسيًا مزدوجًا مجدولًا ومحميًا CAT 5E عبر وصلات RJ45 محمية. وتبلغ المسافة القصوى المحددة بين الأجهزة 100 m.

س: هل يمكن تركيب TCSESU053FN0 على قضيب DIN؟
ج: نعم. صُمّمت الوحدة للتركيب على قضيب DIN متماثل مقاس 35 mm. ودرجة حماية الغلاف هي IP30.

إرشادات التركيب الميداني

• ركّب المبدّل على قضيب DIN متماثل مقاس 35 mm مع توفير خلوص ميكانيكي كافٍ حول الغلاف.
• صِل مصدر التغذية من فئة 24 VDC عبر موصل الطاقة القابل للإزالة ثلاثي الاتجاهات المرفق، مع مراعاة قطبية التيار المستمر وحدود الجهد المحددة.
• استخدم كبلًا نحاسيًا مزدوجًا مجدولًا ومحميًا CAT 5E لتوصيلات Ethernet.
• أبعد كبلات Ethernet عن موصلات الطاقة ذات الجهد العالي ودوائر التبديل ذات التيار المرتفع حيثما أمكن، للحد من الاقتران الكهرومغناطيسي.
• صِل شاشات الكبلات وفق تصميم التأريض داخل الخزانة وتصميم EMC الخاص بالتركيب.
• تحقق من مصباح LED الخاص بالطاقة قبل تشغيل وصلات Ethernet.
• افحص مصباحي LED الخاصين بحالة الارتباط ومعدل البيانات لكل منفذ بعد توصيل الكبل، للتأكد من نشاط الطبقة الفيزيائية.
• حافظ على بيئة التشغيل المحددة عند 0-60 deg C ونطاق الرطوبة النسبية من 0-95% دون تكاثف.
• المنتج حاصل على درجة حماية IP30؛ لذلك ينبغي أن يوفّر التركيب حماية من الغبار وتسرب المياه والتعرض الميكانيكي بما يتجاوز درجة حماية الغلاف.
• أُوقف إنتاج TCSESU053FN0 في 15 مارس 2022. وتحدد وثائق Schneider Electric المرفقة الطراز MCSESU053FN0 بوصفه الطراز البديل.

---
