ABL8RPS24100

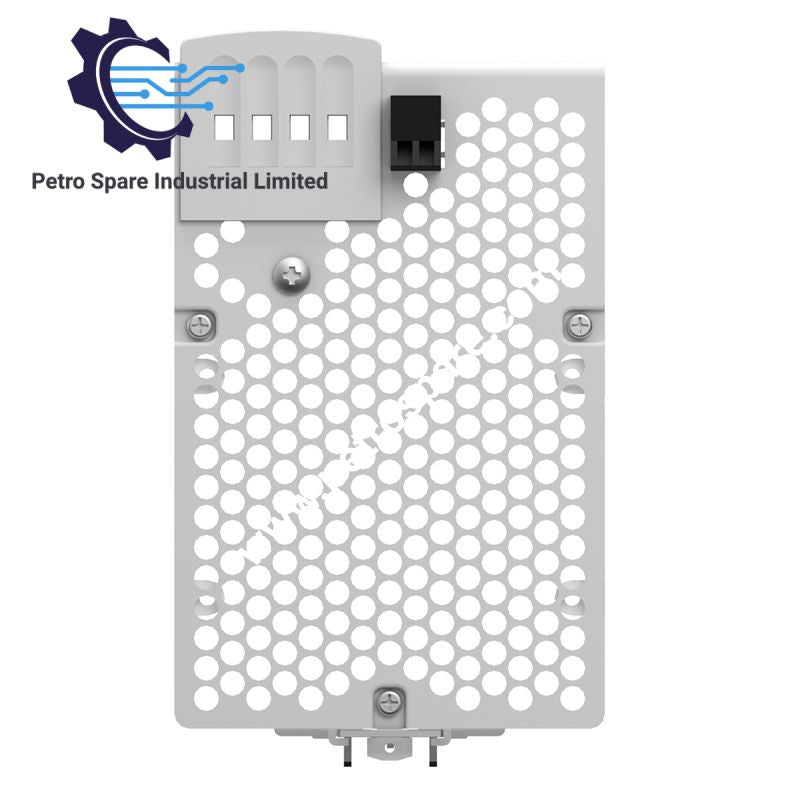

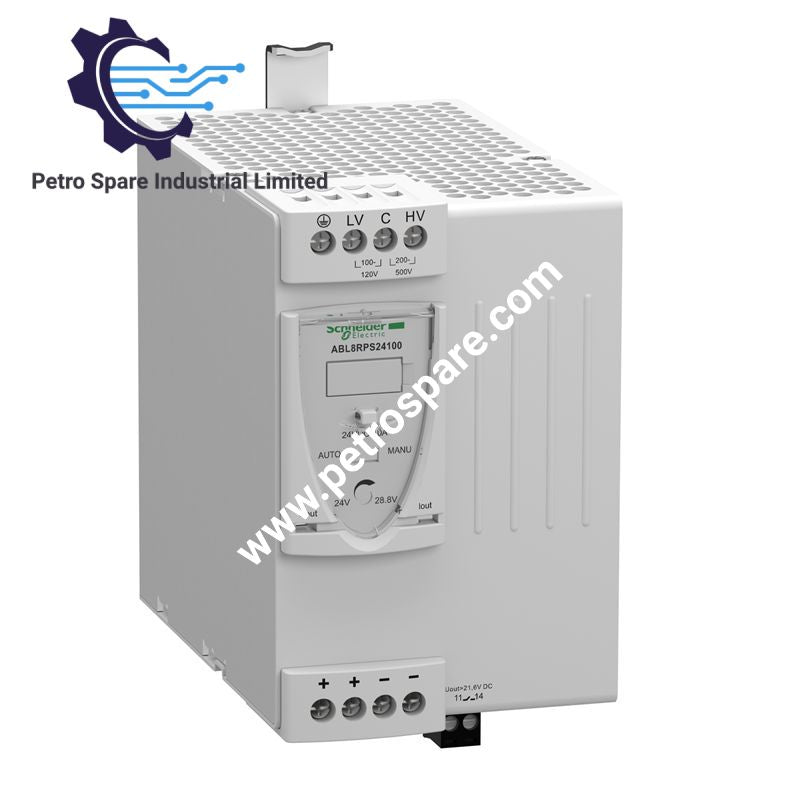

مصمم لتوليد طاقة مساعدة منظمة بجهد 24 فولت تيار مستمر في دوائر التحكم بالأتمتة الصناعية، يوفر Schneider Electric ABL8RPS24100 (ABL8RPS24100 مزود الطاقة) تحويلًا مباشرًا من التيار المتردد إلى التيار المستمر مع جهد خرج قابل للضبط، وحماية من الحمل الزائد، وتركيب على سكة DIN.

مواصفات الأجهزة

المعلمة	المواصفة
الطراز	ABL8RPS24100
العلامة التجارية	Schneider Electric
سلسلة المنتج	Modicon Power Supply / Phaseo
نوع المنتج	مزود طاقة منظم بنمط التبديل
المنشأ	الفلبين (PH)
جهد الإدخال	100-120 فولت تيار متردد أحادي الطور؛ 200-500 فولت تيار متردد بين الطورين
جهد الخرج	24 فولت تيار مستمر قابل للضبط إلى 24-28.8 فولت تيار مستمر
تيار الخرج المقنن	10 A
القدرة المقننة	240 W
زيادة التيار المؤقتة	150% من التيار الاسمي لمدة 4 ثوانٍ
الكفاءة	87%
تيار الاندفاع	30 A
معامل القدرة	0.68 عند 240 فولت تيار متردد؛ 0.69 عند 120 فولت تيار متردد
تبدد القدرة	31 W
التحكم في توافق توافقيات الإدخال	مرشح تيار توافقي منخفض التردد؛ PFC وفق IEC 61000-3-2
حماية الخرج	الحمل الزائد، والجهد الزائد، وقصر الدائرة، وانخفاض الجهد، والحرارة
الحماية من الجهد الزائد	30-32 فولت تيار مستمر، إعادة ضبط يدوية
الحماية من انخفاض الجهد	فصل عند انخفاض الجهد عن 21.6 فولت تيار مستمر
التحمل العازل	3500 فولت بين الإدخال والأرضي؛ 4000 فولت بين الإدخال والخرج؛ 500 فولت بين الخرج والأرضي
التركيب	سكة DIN متناظرة مقاس 35 × 7.5 مم أو 35 × 15 مم
وضع التشغيل	رأسي
الأبعاد	145 مم عمق × 125 مم ارتفاع × 86 مم عرض
الوزن	1 kg
درجة حرارة التشغيل	من -25 إلى 50 درجة مئوية دون خفض في القدرة؛ ومن 50 إلى 60 درجة مئوية مع خفض في القدرة
أقصى ارتفاع للتشغيل	2000 m
درجة الحماية	IP20
مؤشر الحالة	تشخيص عبر مؤشر LED أمامي
التوصيلات	أطراف لولبية وكتلة أطراف لولبية قابلة للإزالة
معايير مزود الطاقة	UL 508؛ CSA C22.2 No 60950-1؛ EN/IEC 62368-1
الشهادات	CCSAus، EAC، KC، RCM، UL

تهيئة الطاقة وواجهة التحكم الصناعية

يشتمل ABL8RPS24100 على مرشح لتصحيح معامل القدرة للتحكم في التوافقيات في تيار الإدخال، ويوفر خرجًا قابلًا للضبط من 24 إلى 28.8 فولت تيار مستمر. ويمكن توصيل الخرج بتكوينات متوازية أو متسلسلة. وتوفر مؤشرات LED المثبتة في الواجهة الأمامية حالة جهد الخرج وتيار الخرج.

تراقب دوائر الحماية حالات الحمل الزائد، وقصر الدائرة، والجهد الزائد، وانخفاض الجهد، والحرارة. تتوفر إعادة ضبط تلقائية لحالات أعطال محددة قصيرة المدة، بينما تم تحديد حماية الجهد الزائد عند 30-32 فولت تيار مستمر مع إعادة ضبط يدوية.

تستخدم الوحدة تركيبًا على سكة DIN ووضع تشغيل رأسيًا. وتستخدم توصيلات الإدخال والخرج والتأريض أطرافًا من النوع اللولبي، مع نطاقات موصلات يحددها المصنّع. ويبلغ تصنيف العزل الكهربائي 4000 فولت بين الإدخال والخرج.

الأسئلة الشائعة

س: ما نطاق جهد الخرج الذي يمكن ضبطه في ABL8RPS24100؟

ج: الخرج مقنن عند 24 فولت تيار مستمر، ويمكن ضبطه من 24 إلى 28.8 فولت تيار مستمر.

س: ما قدرة الحمل الزائد المؤقتة المحددة؟

ج: يمكن لمزود الطاقة توفير 150% من تيار الخرج الاسمي لمدة 4 ثوانٍ.

س: ما ترتيب التركيب المحدد؟

ج: تُركب الوحدة رأسيًا على سكة DIN متناظرة مقاس 35 × 7.5 مم أو 35 × 15 مم.

إرشادات التركيب الميداني

ركّب مزود الطاقة رأسيًا على سكة DIN المتناظرة المحددة، وحافظ على خلوص التهوية المطلوب من المصنّع حول الهيكل. تحقّق من تكوين إدخال التيار المتردد قبل التشغيل، لأن أطراف الإدخال تدعم نطاقات جهد مختلفة أحادية الطور وبين الطورين.

وصّل التأريض الوقائي عبر طرف التأريض المخصص. افصل أسلاك إدخال التيار المتردد عن أسلاك التحكم بالتيار المستمر منخفض الجهد حيثما أمكن لتقليل التداخل الموصّل والمشع. استخدم مقاسات موصلات الأطراف المحددة، وأحكم تثبيت جميع الأطراف اللولبية وفق متطلبات التركيب الخاصة بالمصنّع.

قبل توصيل أحمال الأتمتة النهائية، تحقّق من جهد الخرج المستمر المضبوط. عند استخدام الخرج لدوائر PLC أو الإدخال/الإخراج أو الأجهزة الحساسة، افحص إجمالي تيار الحمل مقارنةً بالخرج المقنن البالغ 10 A، وراعِ خفض القدرة المحدد عند درجات الحرارة التي تتجاوز 50 درجة مئوية.

---
