ABL8REM24050

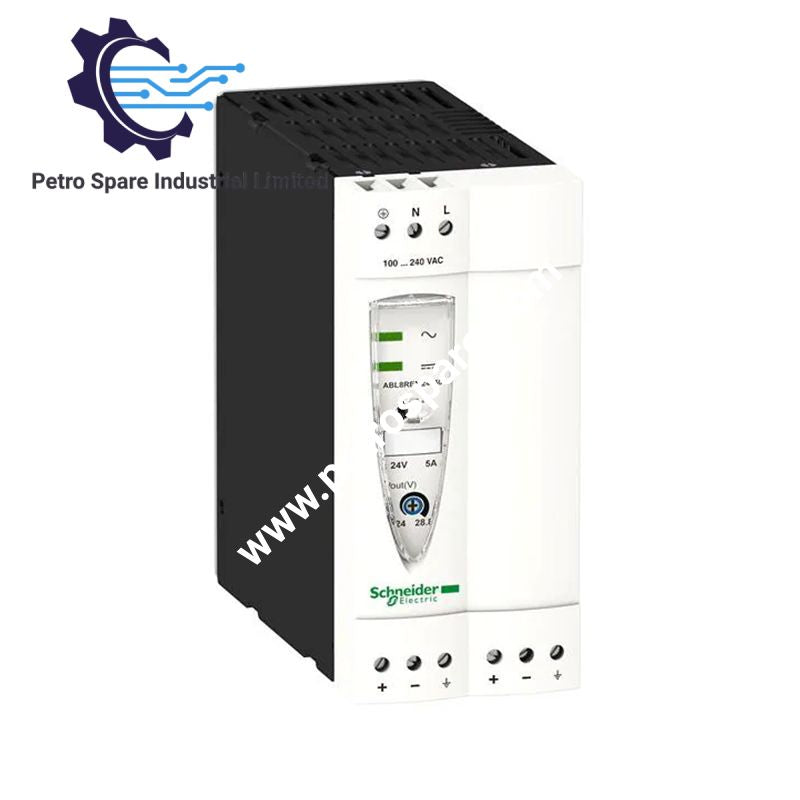

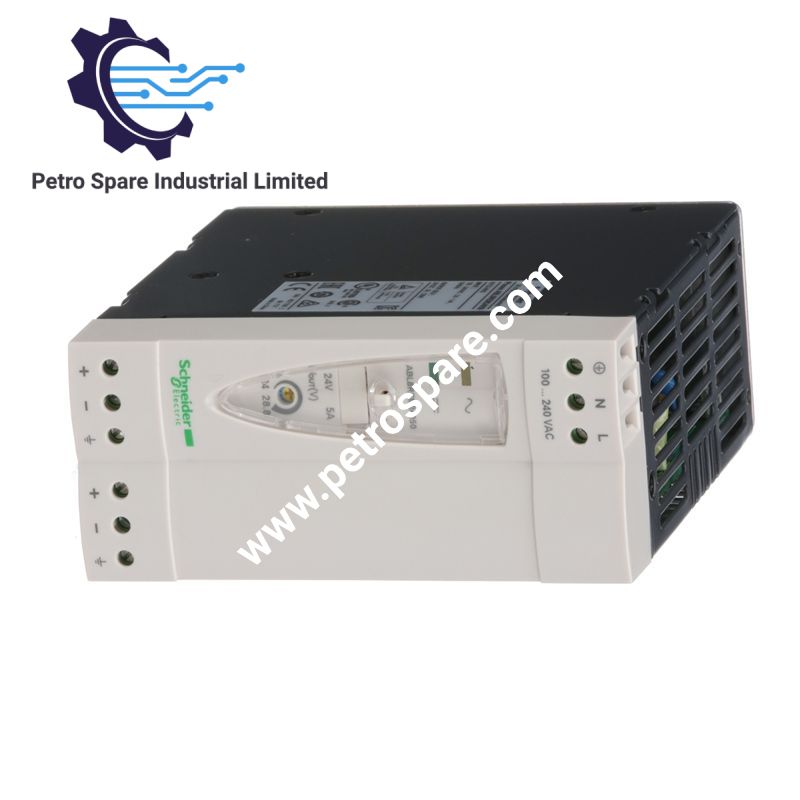

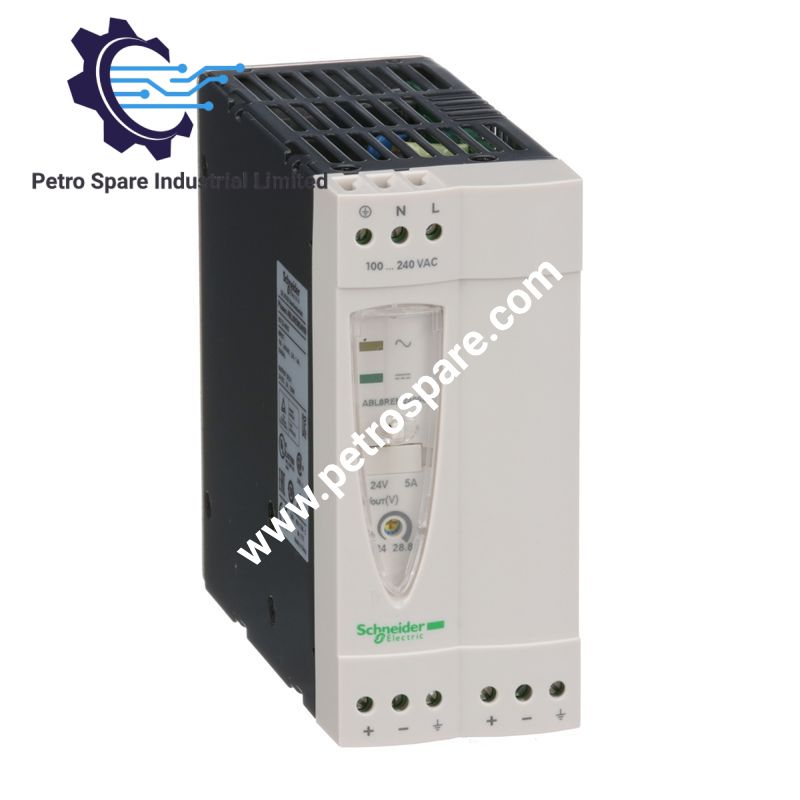

مصمم لتحويل الطاقة بالتيار المستمر المنظَّم ضمن مجموعة مصادر الطاقة Modicon، يقوم مصدر الطاقة Schneider Electric ABL8REM24050 (مصدر الطاقة ABL8REM24050) بتحويل دخل بجهد 100-240 V AC أو 110-220 V DC إلى خرج منظَّم بجهد 24 V DC عند 5 A. توفر الوحدة قدرة خرج اسمية تبلغ 120 W، وجهد خرج قابلًا للضبط، وحماية من الحمل الزائد وقصر الدائرة، وتركيبًا على سكة DIN.

مواصفات الأجهزة

المعلمة	المواصفات
الطراز	ABL8REM24050
العلامة التجارية	Schneider Electric
الوزن	1 kg
الأبعاد	120 mm ارتفاع × 120 mm عمق × 54 mm عرض
درجة حرارة التشغيل	من 0 إلى 50 deg C دون خفض الأداء؛ ومن 50 إلى 60 deg C مع خفض الأداء
استهلاك الطاقة	تبديد قدرة 21.2 W؛ و1.2 A عند 240 V AC؛ و1.9 A عند 100 V AC
نوع المنتج	مصدر طاقة بتبديل منظَّم
جهد الدخل	100-240 V AC بين الطورين؛ و100-240 V AC أحادي الطور؛ و110-220 V DC
قدرة الخرج الاسمية	120 W
جهد الخرج	24 V DC
تيار الخرج	5 A
الكفاءة	85 %
معامل القدرة	0.65 عند 24 V DC
تيار الاندفاع	30 A
ضبط جهد الخرج	100-120 %
حماية الدخل	مصهر مدمج غير قابل للاستبدال
حماية الخرج	من الحمل الزائد والجهد الزائد والجهد المنخفض وقصر الدائرة مع إعادة ضبط تلقائية
التركيب	سكة DIN متماثلة بمقاسات 35 × 15 mm أو 35 × 7.5 mm أو 75 × 7.5 mm
وضعية التركيب	رأسي
الأطراف	أطراف لولبية
مؤشر الحالة	مصباح LED أخضر لجهد الخرج؛ ومصباح LED برتقالي لجهد الدخل
تصنيف IP	IP20
قوة العزل الكهربائي	3000 V بين الدخل والأرضي؛ و3000 V بين الدخل والخرج؛ و500 V بين الخرج والأرضي؛ و500 V بين المخارج
ارتفاع التشغيل	حتى 2000 m
المعايير	UL 508؛ CSA C22.2 No 60950-1؛ EN/IEC 62368-1
الشهادات	RCM، EAC، KC، CCSAus، UL

تحويل الطاقة والحماية على سكة DIN

يستخدم ABL8REM24050 مرحلة تحويل طاقة بتبديل منظَّمة، بخرج اسمي قدره 24 V DC و5 A. ويمكن ضبط جهد الخرج من 100 % إلى 120 % من القيمة الاسمية. تشمل وظائف الحماية الاستجابة للحمل الزائد عند نحو 1.1 x In، والفصل عند الجهد الزائد الذي يتجاوز 1.5 x Un، والفصل عند الجهد المنخفض الذي يقل عن 0.8 x Un، وإعادة الضبط التلقائية بعد حالات قصر الدائرة.

يوفر مصدر الطاقة 150 % من تياره الاسمي لفترة قصيرة وفقًا لوصف المنتج المرفق، مما يدعم متطلبات تيار الاندفاع العابر. تستخدم دوائر الدخل والخرج أطرافًا لولبية، مع توصيلات أرضي منفصلة. صُممت الوحدة للتركيب الرأسي على قضبان DIN متماثلة قياسية.

الأسئلة الشائعة

س: ما جهود الدخل التي يدعمها ABL8REM24050؟
ج: تقبل الوحدة 100-240 V AC للتوصيل بين الطورين أو للتوصيل أحادي الطور، و110-220 V DC.

س: ما خرج التيار المستمر الاسمي لـ ABL8REM24050؟
ج: الخرج الاسمي هو 24 V DC عند 5 A، أي ما يعادل 120 W.

س: هل يتعافى مصدر الطاقة تلقائيًا من قصر الدائرة؟
ج: نعم. تستخدم حماية قصر الدائرة المحددة إعادة ضبط تلقائية.

إرشادات التركيب الميداني

ركّب الوحدة رأسيًا على سكة DIN متماثلة متوافقة، ووفر خلوصًا كافيًا للتهوية حول الغلاف. تحقق من أن توصيلات الدخل AC أو DC المختارة تتوافق مع ترتيب الأطراف المعني قبل توصيل الطاقة.

استخدم نطاق الموصل المحدد للأطراف اللولبية، وهو 0.14-2.5 mm2. افصل ماديًا بين توصيلات دخل AC وتوصيلات إشارات الجهد المنخفض الحساسة حيثما كان ذلك عمليًا. صِل التأريض الوقائي وتأريض الخرج وفق تصميم تأريض النظام ومتطلبات التركيبات الكهربائية المعمول بها.

تحقق من قطبية خرج 24 V DC قبل توصيل دوائر PLC أو الإدخال/الإخراج أو المستشعرات أو التحكم اللاحقة. المنتج حاصل على تصنيف IP20، ولذلك يتطلب تركيبه داخل غلاف يوفر الحماية المطلوبة من التلامس العرضي والتعرض للعوامل البيئية.

توقف إنتاج ABL8REM24050 في 1 ديسمبر 2020. وتحدد بيانات Schneider Electric المرفقة الطراز البديل ABLS1A24050.

---
