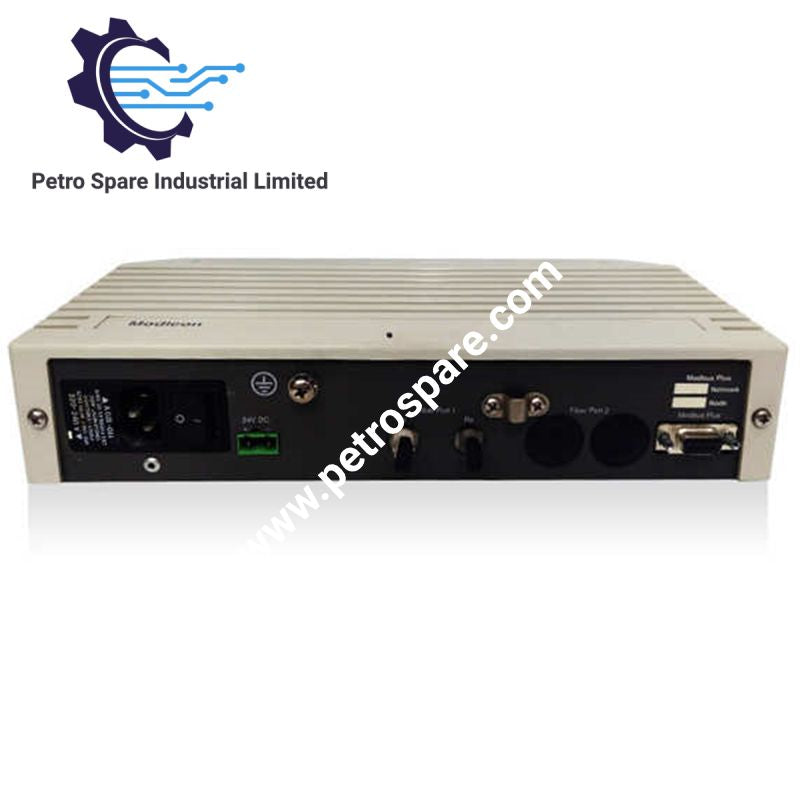

490NRP25300

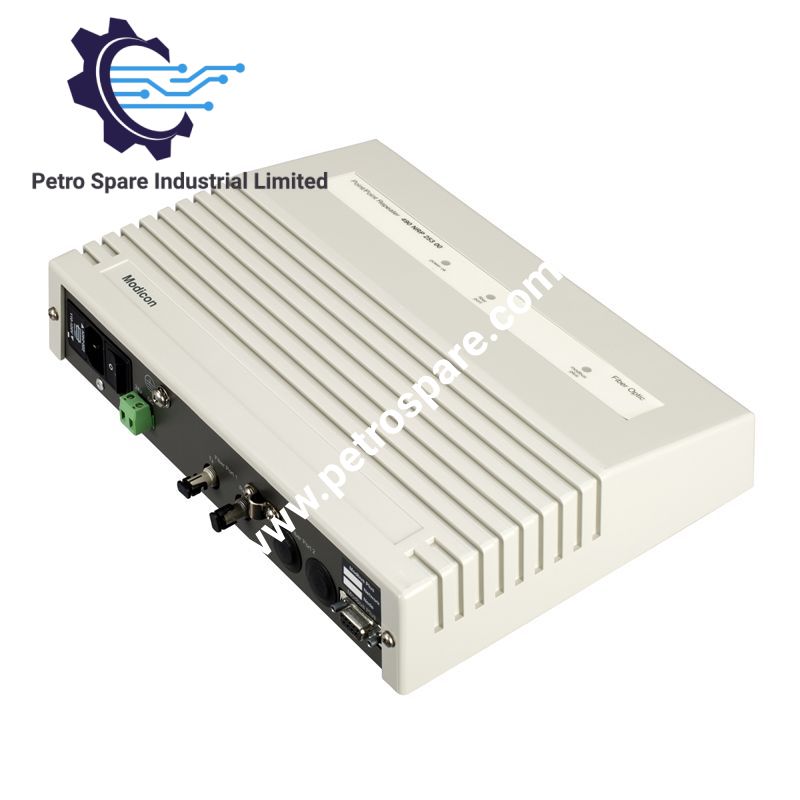

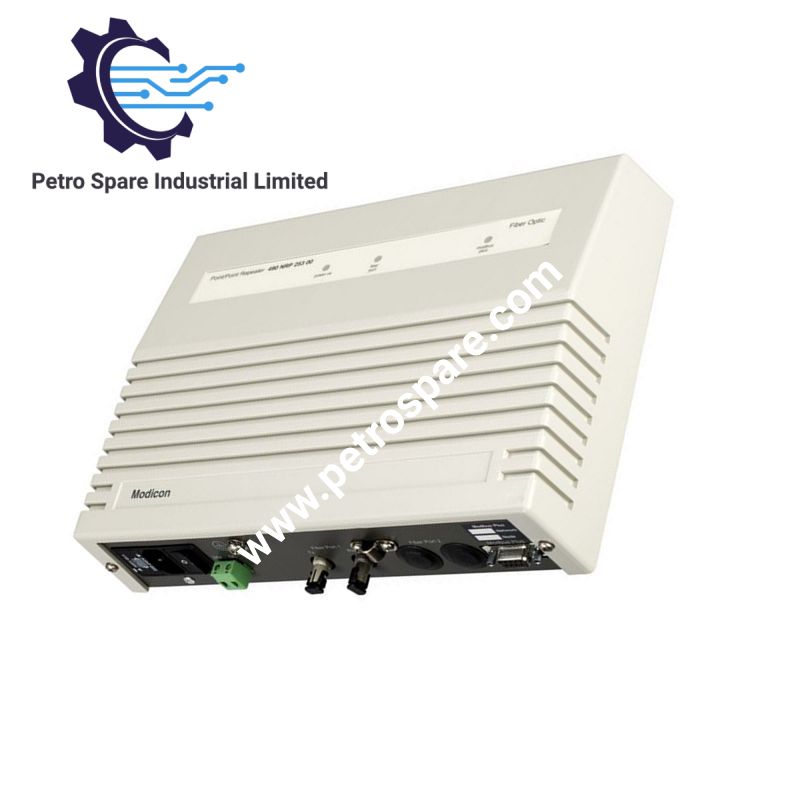

يعمل جهاز Schneider Electric 490NRP25300، المُدرج أيضًا باسم مُكرّر الألياف الضوئية من نقطة إلى نقطة 490NRP25300، كمكوّن عتادي مخصص لتضخيم الإشارات الضوئية وعزل قطاعات الشبكة ضمن شبكات منصات التشغيل الآلي Modicon Premium/Quantum. ويمدّد مسافات اتصالات Modbus Plus عبر وسائط الألياف الضوئية الزجاجية المقاومة للتشويش، مما يحدّ من فروق جهد التأريض عبر طوبولوجيات التحكم الموزعة.

مواصفات العتاد

المعلمة	المواصفة
الطراز	490NRP25300
العلامة التجارية	Schneider Electric
المنشأ	فرنسا
الوزن	2.875 كجم
الأبعاد	35.0 سم × 27.2 سم × 13.0 سم
درجة حرارة التشغيل	من 0 إلى 60 درجة مئوية
استهلاك الطاقة	5 فولت تيار مستمر عبر ناقل اللوحة الخلفية
نوع المنتج	مُكرّر ألياف ضوئية من نقطة إلى نقطة
توافق المنصة	Modicon Premium / Modicon Quantum
وسيط النقل	كابل ألياف ضوئية
طوبولوجيا الشبكة	من نقطة إلى نقطة / تمديد الناقل

اتصالات ناقل اللوحة الخلفية والتنفيذ الحتمي

يتصل 490NRP25300 مباشرةً ببنية سرعة اتصالات ناقل اللوحة الخلفية في Modicon، محافظًا على معدلات حتمية لنقل الحزم دون إدخال تذبذب في دورة تمرير الرمز المميز الخاصة بـ Modbus Plus. وتحول دوائر المرسل والمستقبل الضوئي داخل الوحدة الإشارات الكهربائية التفاضلية إلى نبضات ضوئية والعكس، مع حد أدنى من زمن التأخر الناتج عن تحويل البروتوكول. وتفرض الوحدة عزلًا جلفانيًا بين قطاعات الشبكة الكهربائية المنفصلة، مما يمنع حلقات التأريض ويحمي إلكترونيات اللوحة الخلفية المحلية من الارتفاعات المفاجئة للجهد الصناعي. ويضمن توافق ذاكرة البرنامج الوميضية تفاوضًا سلسًا عبر اللوحة الخلفية مع مختلف إصدارات عتاد وحدات المعالجة المركزية في Modicon وتكوينات تحجيم كثافة اللوحة الخلفية للهيكل.

الأسئلة الشائعة

س: هل يدعم مُكرّر الألياف الضوئية 490NRP25300 الاستبدال أثناء التشغيل خلال تشغيل الشبكة؟

ج: لا. يؤدي نزع 490NRP25300 أو تركيبه أثناء تشغيل اللوحة الخلفية في Modicon إلى تعطيل تسلسل ناقل اللوحة الخلفية المحلي وانقطاع قطاع الشبكة الضوئية مؤقتًا. افصل دائمًا طاقة اللوحة الخلفية قبل استبدال العتاد.

س: كيف يتعامل المُكرّر مع توهين الإشارة عبر مسارات الألياف الضوئية الطويلة؟

ج: تشتمل الوحدة على دوائر تشغيل ضوئية نشطة تعيد تشكيل نبضات الضوء الواردة وتضخّمها قبل إعادة إرسالها. ويزيل ذلك تشوه النبضات وتدهور الإشارة الناتجين عن أطوال الكابلات الكبيرة أو خسائر الوصلات الضوئية.

س: ما الوظيفة الأساسية للعزل الضوئي الذي يوفره هذا المُكرّر؟

ج: تفصل وسائط الألياف الضوئية التوصيل الكهربائي بين العقد، مما يوفر عزلًا جلفانيًا كاملًا. ويزيل ذلك تيارات فروق جهد التأريض بين خزائن التحكم البعيدة ويحمي الشبكة من التداخل الكهرومغناطيسي العالي (EMI).

إرشادات التركيب الميداني

1. أوقف تشغيل مصدر طاقة الحامل وتحقق من عدم وجود جهد على اللوحة الخلفية قبل تركيب الوحدة في فتحة الهيكل المخصصة لها في Modicon Quantum.
2. حاذِ هيكل الوحدة مع أدلة فتحة اللوحة الخلفية وأدخلها بإحكام حتى تتعشق مشابك التثبيت العلوية والسفلية بأمان.
3. نظّف جميع موصلات كابلات الألياف الضوئية بمناديل تنظيف ضوئية خالية من الوبر قبل إدخالها في المنافذ الضوئية للوحدة، لمنع فقدان الإشارة الناتج عن تلوث الغبار.
4. حافظ على الحدود الدنيا لنصف قطر انحناء الكابل أثناء التوجيه؛ إذ تتسبب الانحناءات الحادة في الكابل الضوئي في توهين مفرط واحتمال انكسار القلب.
5. صِل التأريض الوظيفي بجسم الهيكل وفق إجراءات كبت الضوضاء الصناعية القياسية، مع ضمان مسار منخفض المعاوقة لنهايات التدريع.

---
