140CPU65260C

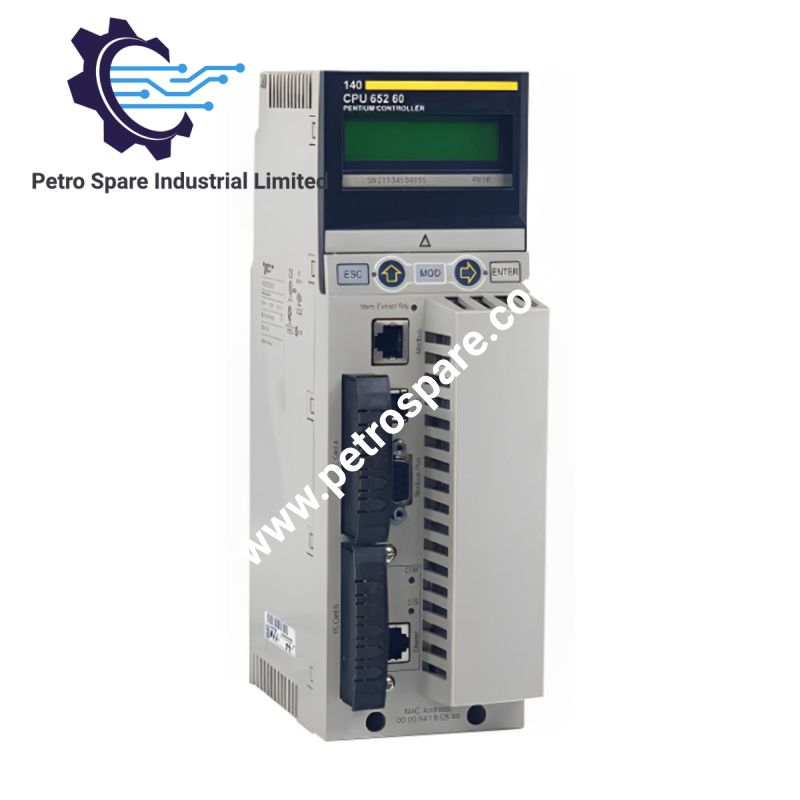

مهيّأة لتنفيذ المنطق القابل للبرمجة وإدارة اتصالات Ethernet في منصات الأتمتة Modicon Quantum، توفّر وحدة المعالجة المركزية Schneider Electric 140CPU65260C (وحدة المعالجة المركزية 140CPU65260C) تحكّمًا مباشرًا بالمعالج، وإدارة للذاكرة، ووظائف واجهة الشبكة. تدمج وحدة المعالجة المركزية لوحدة التحكم في الأتمتة القابلة للبرمجة Unity هذه معالجًا بسرعة 266 MHz، وذاكرة RAM داخلية، وواجهات اتصال Modbus، وإمكانية الاتصال باللوحة الخلفية Quantum.

المواصفات hardware

المعامل	المواصفة
الطراز	140CPU65260C
العلامة التجارية	Schneider Electric
المنشأ	فرنسا
الوزن	3.15 رطل
درجة حرارة التشغيل	من 0 درجة مئوية إلى +60 درجة مئوية
استهلاك الطاقة	2500 mA عند 5.1 VDC عبر اللوحة الخلفية Quantum
خط المنتجات	منصة الأتمتة Modicon Quantum
نوع الوحدة	وحدة المعالجة المركزية لوحدة التحكم في الأتمتة القابلة للبرمجة Unity
نوع المعالج	معالج Intel Pentium بسرعة 266 MHz
سعة ذاكرة المستخدم	ذاكرة RAM داخلية بسعة 3072 KB
ذاكرة البيانات	7168 KB
زمن تنفيذ التعليمات	0.045 us للعمليات المنطقية، و0.045-0.09 us للكلمات
منفذ Ethernet مدمج	1 × Ethernet ‏RJ45 بسرعة 10/100 Mbps
منافذ الاتصال التسلسلي	1 × RS-232/485 ‏Modbus/ASCII
منفذ Modbus Plus	1 × DB9 ‏Modbus Plus
سعة الرفوف المحلية/البعيدة	ما يصل إلى 64 رفًا محليًا أو بعيدًا، حسب تكوين الشبكة
واجهة اللوحة الخلفية	ناقل اللوحة الخلفية Quantum
دعم البطارية	بطارية ليثيوم خارجية 140XCP50000 للحفاظ على محتوى RAM
الحماية البيئية	طلاء متوافق، تكوين باللاحقة C

وظائف المعالجة والشبكة لوحدة Modicon Quantum PAC

توفّر وحدة المعالجة المركزية 140CPU65260C تنفيذ وظائف PLC وإدارة الذاكرة ومعالجة الاتصالات ضمن بنية Modicon Quantum. تدعم واجهة Ethernet المدمجة اتصالات الشبكة بسرعة 10/100 Mbps، بينما يوفّر منفذا Modbus وModbus Plus توافقًا مع هياكل الاتصالات الصناعية الحالية.

تدعم بنية معالج Unity تنفيذ التطبيقات القائم على البرامج الثابتة والاحتفاظ بالذاكرة من خلال نظام البطارية الخارجية المصنوع من الليثيوم. ويحسّن خيار الطلاء المتوافق الحماية من التلوث البيئي أثناء التشغيل الصناعي.

تدعم الوحدة اتصالات ناقل اللوحة الخلفية Quantum مع متطلبات محددة لاستهلاك التيار. ويُهيّأ توسيع النظام من خلال ترتيبات الرفوف المحلية والبعيدة وفق تصميم شبكة الإدخال/الإخراج المثبّتة.

الأسئلة الشائعة

س: هل تدعم 140CPU65260C الاستبدال أثناء التشغيل خلال عمل النظام؟
ج: تعتمد إمكانية الاستبدال أثناء التشغيل لوحدة المعالجة المركزية على بنية نظام Quantum ووظائف التكرار المهيّأة. ويجب أن تتبع إجراءات التركيب والإزالة إرشادات منصة Schneider Electric Quantum.

س: ما مصدر الطاقة الذي تتطلبه 140CPU65260C؟
ج: تتلقى الوحدة طاقة التشغيل عبر ناقل اللوحة الخلفية Quantum، وتستهلك 2500 mA عند 5.1 VDC وفقًا للمواصفات الفنية المقدّمة.

س: كيف يُحافَظ على بيانات RAM بعد انقطاع الطاقة؟
ج: يدعم الاحتفاظ بمحتوى RAM модуль بطارية ليثيوم خارجية تحمل المعرّف 140XCP50000.

إرشادات التركيب الميداني

ركّب وحدة 140CPU65260C مباشرةً في فتحة الرف المخصّصة لها في Modicon Quantum، مع ضمان المحاذاة الصحيحة للوحة الخلفية. تحقّق من فصل مصدر طاقة الرف قبل إدخال الوحدة أو إزالتها.

وصّل كابلات اتصال Ethernet وModbus وModbus Plus وفق مواصفات توصيل الشبكة. أبقِ كابلات الاتصال منفصلة عن موصلات الطاقة ذات الجهد العالي للحد من التداخل الكهربائي.

صِل دروع الكابلات وفق معايير التأريض في المنشأة. تجنّب إنشاء مسارات تأريض متعددة قد تؤدي إلى تيارات دورانية. تأكّد من حالة تركيب البطارية قبل بدء التشغيل للحفاظ على وظائف الاحتفاظ بمحتوى RAM.

تحقّق من توافق البرامج الثابتة بين وحدة المعالجة المركزية وبيئة برمجة Unity وتكوين أجهزة Quantum المثبّتة قبل تنزيل التطبيق.

---
