1771-IL

نظرة عامة

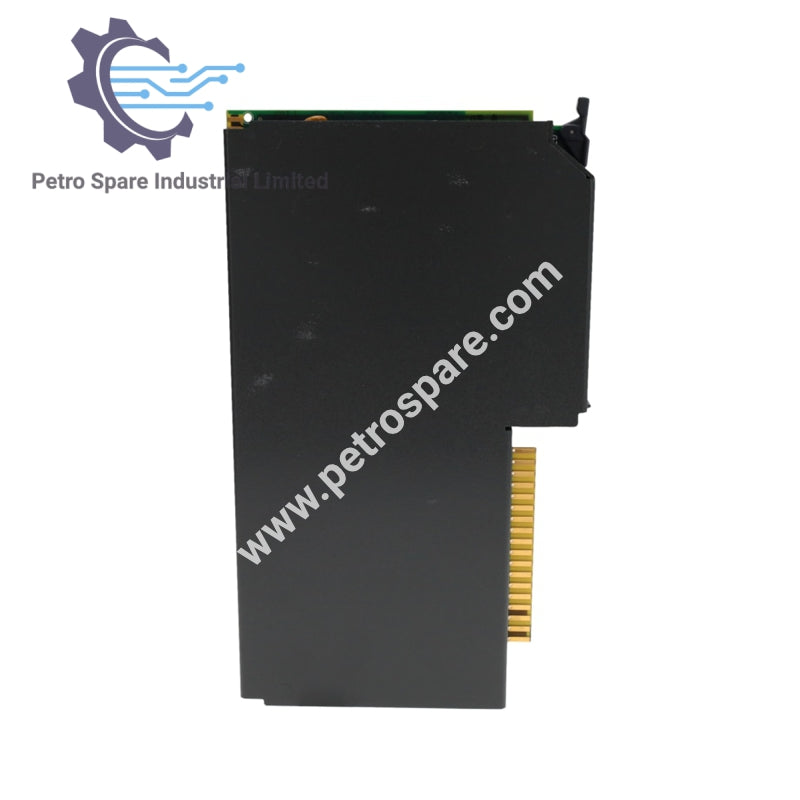

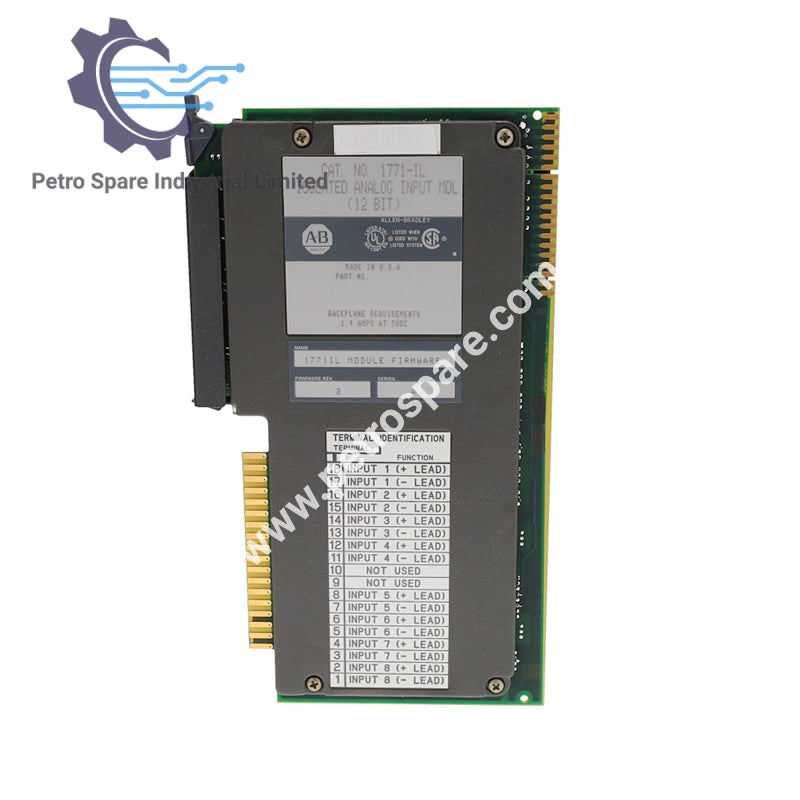

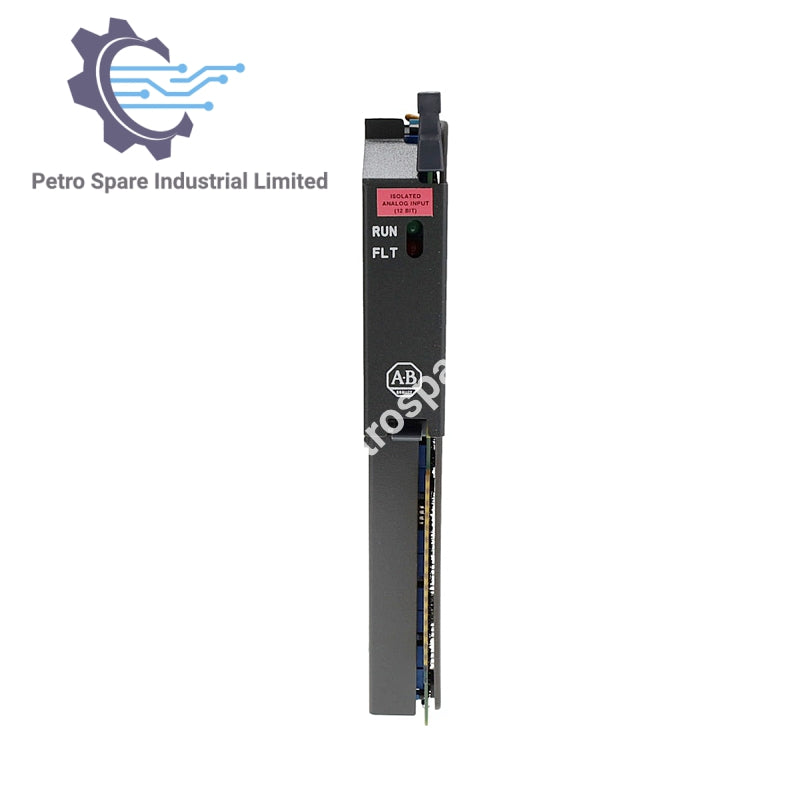

يعد  Allen-Bradley 1771-IL وحدة إدخال تماثلية معزولة بثماني قنوات مصممة لقياس دقيق لإشارات الجهد والتيار في أنظمة Rockwell للأتمتة.

تكوين الإدخال

• عدد المدخلات لكل وحدة: 8 مدخلات تفاضلية معزولة بالكامل

• نطاقات جهد الإدخال: +1 إلى +5 فولت تيار مستمر، 0 إلى 5 فولت تيار مستمر، -5 إلى +5 فولت تيار مستمر، -10 إلى +10 فولت تيار مستمر

• نطاقات تيار الإدخال: +4 إلى +20 مللي أمبير، 0 إلى +20 مللي أمبير، -20 إلى +20 مللي أمبير

• مقاومة الإدخال: >10 ميغا أوم (جهد)، 250 أوم (تيار)

أداء القياس

• الدقة: 16-بت ثنائي

• الدقة (الجهد): 0.01% نموذجية، 0.05% كحد أقصى من المدى الكامل عند 25 درجة مئوية

• الدقة (التيار): 0.06% نموذجية، 0.1% كحد أقصى من المدى الكامل عند 25 درجة مئوية

• الخطية: ±1 LSB

• التكرارية: ±1 LSB

• رفض الوضع العادي: >120 ديسيبل عند 60 هرتز

• رفض الوضع المشترك: >120 ديسيبل عند 60 هرتز، توازن مصدر 1 كيلو أوم

العزل والحماية

• جهد العزل: +1000 فولت ذروة، من قناة إلى قناة ومن قناة إلى الأرض لمدة 1 ثانية

• حماية من الجهد الزائد: 140 فولت تيار متردد مستمر (وضع الجهد)؛ 8 فولت تيار مستمر مستمر (وضع التيار)

• كشف الدائرة المفتوحة: قراءة مرتفعة (وضع الجهد)، قراءة صفر (وضع التيار)

الطاقة والتركيب

• موقع الوحدة: رف 1771 I/O – فتحة واحدة

• متطلبات التيار للوحة الخلفية: 1.0 أمبير عند +5 فولت تيار مستمر

• استهلاك الطاقة: 6.5 واط كحد أقصى

• التبديد الحراري: 22.2 وحدة حرارية بريطانية/ساعة كحد أقصى

المعايرة وبيانات الإخراج

• المعايرة: المعايرة التلقائية (الإزاحة والكسب) عبر محطة البرمجة

• فترة التحقق: يوصى بالتحقق كل 6 أشهر

• بيانات الإخراج:

• أحادي القطب: 0000 إلى +4095₁₀

• ثنائي القطب: -4095₁₀ إلى +4095₁₀

• وحدات هندسية: +9999 BCD / +32767 ثنائي

---
