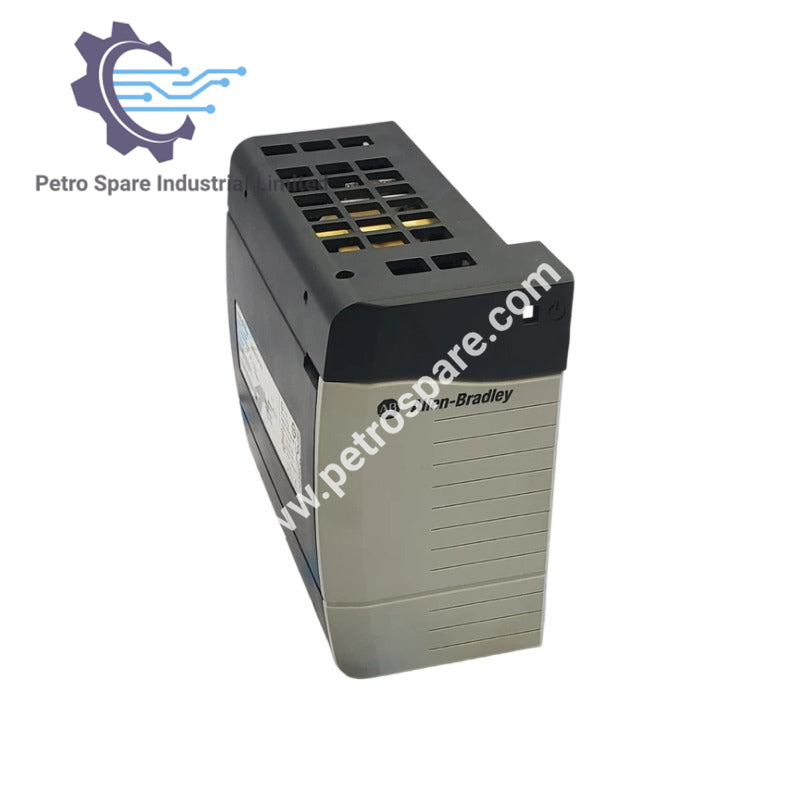

1756-PB50

نظرة عامة

• تعيين نوع المنتج: مزود طاقة DC لـ ControlLogix
• النموذج: 1756-PB50
• الوصف: مزود طاقة DC لشاسيه ControlLogix، خرج 50W
• موقع تركيب الوحدة: الجانب الأيسر من شاسيه 1756

مواصفات الإدخال

• جهد الإدخال (الاسمي): 24V DC
• نطاق جهد الإدخال: 18 ～ 32V DC
• أقصى قدرة إدخال: 85 W عند 50 °C، 70 W عند 60 °C
• أقصى تيار تدفق: 30 A
• زمن الاستمرارية: 30 مللي ثانية عند 18 ～ 32V DC (60 W)، 40 مللي ثانية عند 18 ～ 32V DC (50 W)

مواصفات الإخراج

• أقصى قدرة إخراج: 60 W عند 0 ～ 50 °C، 50 W عند 0 ～ 60 °C

سعة التيار

• @ 1.2V: 1.5 A
• @ 3.3V: 2 A
• @ 5.1V: 8 A عند 50 °C، 6 A عند 60 °C
• @ 24V: 2.5 A عند 50 °C، 2.0 A عند 60 °C

العزل والاختبار

• جهد العزل: 250V مستمر (نوع عزل معزز، من مدخل الطاقة إلى اللوحة الخلفية)
• اختبار العزل الكهربائي: 3150V DC لمدة 60 ثانية

المواصفات الفيزيائية

• الأبعاد (الارتفاع × العرض × العمق): تقريباً 14.0 × 7.8 × 14.5 سم (5.51 × 3.07 × 5.71 بوصة)
• الوزن: تقريباً 0.77 كجم (1.7 رطل)

الشاسيهات المتوافقة

• 1756-A4, 1756-A7, 1756-A10, 1756-A13, 1756-A17

---
