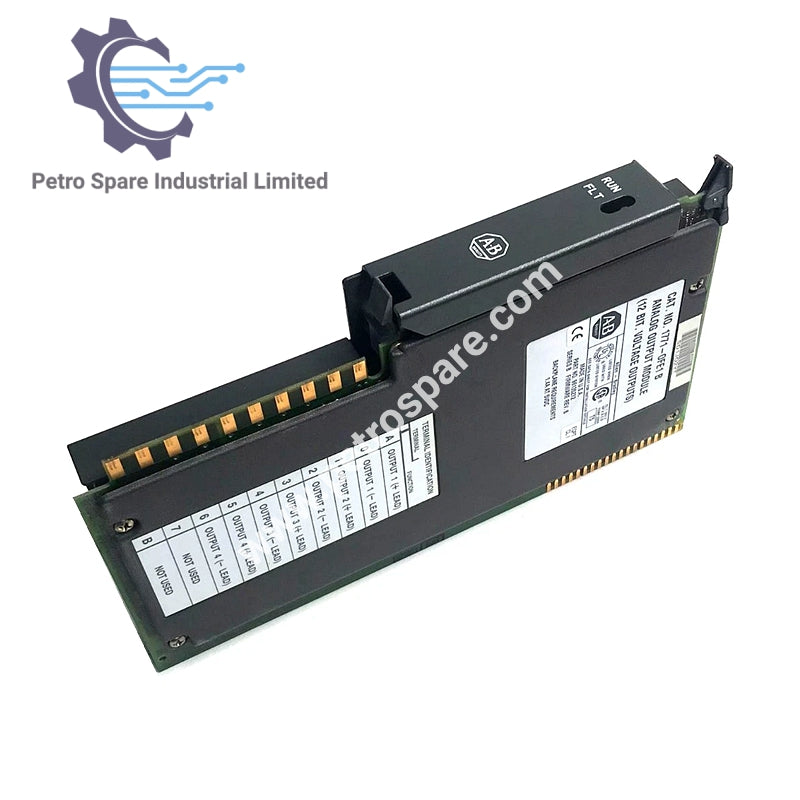

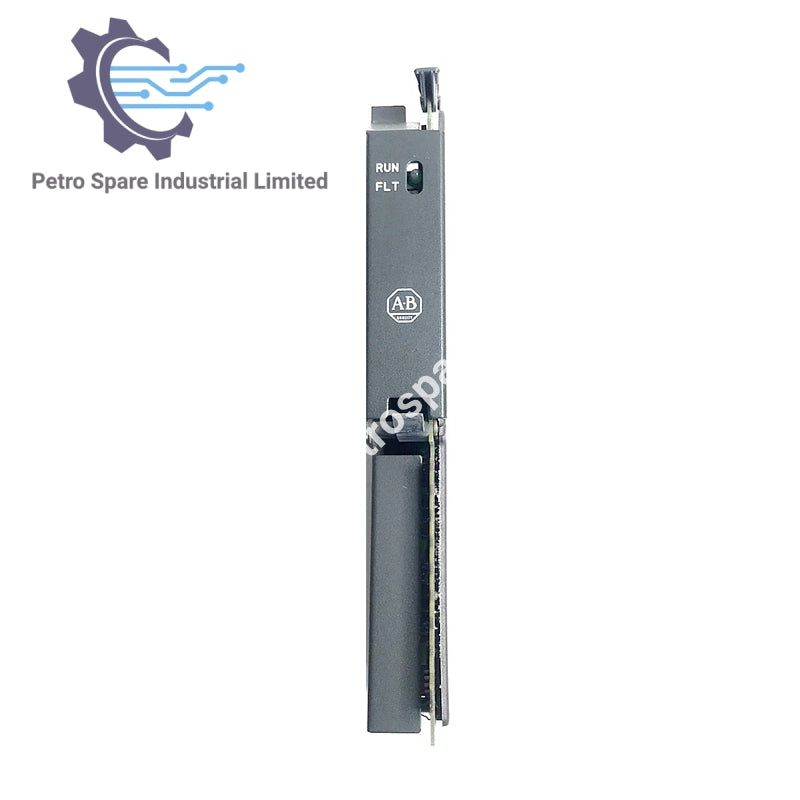

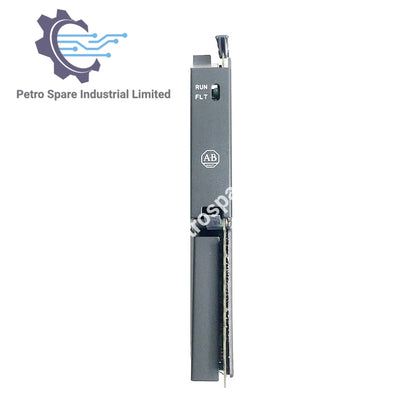

1771-OFE

نظرة عامة

وحدة  PLC-5 1771-OFE هي وحدة إخراج تماثلي لحامل الإدخال/الإخراج Allen-Bradley 1771، تدعم 4 مخارج معزولة بشكل فردي مع نطاقات متعددة للجهد والتيار.

نطاقات الإخراج

• مخارج الجهد: +1 إلى +5 فولت تيار مستمر، -10 إلى +10 فولت تيار مستمر، 0 إلى +10 فولت تيار مستمر

• مخارج التيار: +4 إلى +20 مللي أمبير (5 فولت تيار مستمر)، 0 إلى +50 مللي أمبير (12.5 فولت تيار مستمر)

• التيار الأقصى للإخراج: 10 مللي أمبير لكل قناة في وضع الجهد

الخصائص الكهربائية

• الدقة الرقمية: 12-بت (جزء واحد من 4095)

• سعة الإخراج: 0.01 ميكروفاراد (جهد)، 0.022 ميكروفاراد (تيار)

• مقاومة الإخراج: <0.25 أوم (جهد)، >1.5 ميجا أوم (تيار)

• أقصى مقاومة للحلقة: 1771-OFE2: 1200 أوم، 1771-OFE3: 400 أوم

الحماية

• حماية من التحميل الزائد: حماية من الدائرة القصيرة حتى دقيقة واحدة لكل مخرج

---
