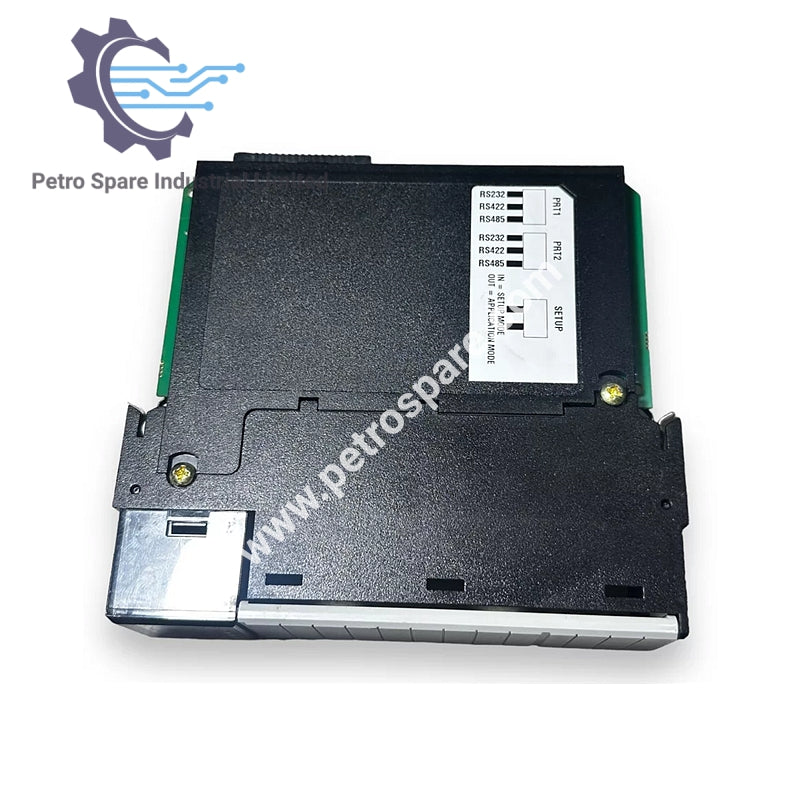

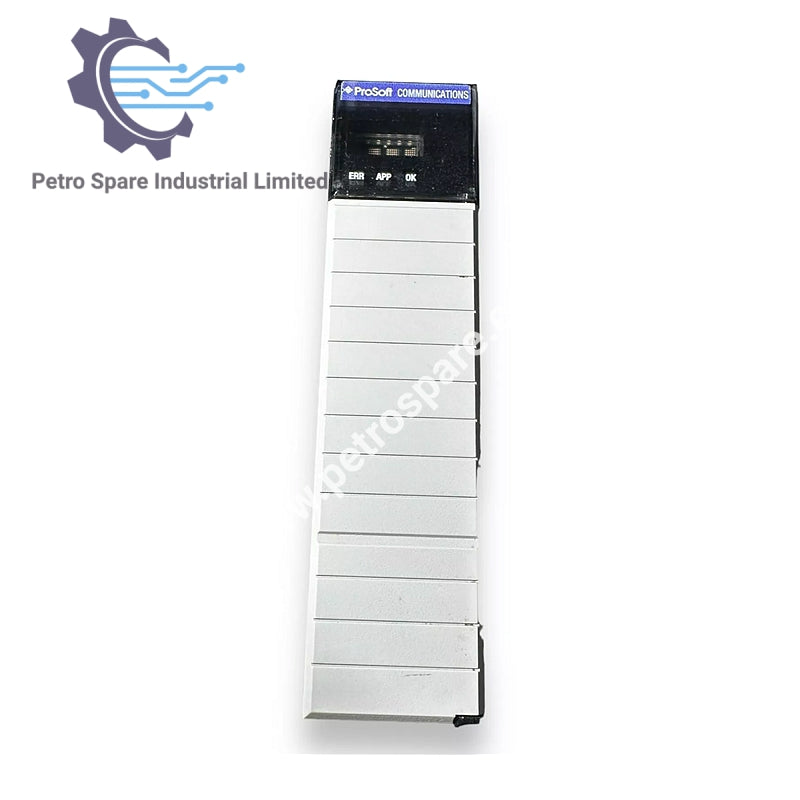

MVI56E-MCM

نظرة عامة

• النموذج : MVI56E-MCM

• العلامة التجارية : ProSoft

• النوع : وحدة اتصال Modbus

الاتصال

• منفذ إيثرنت : 10/100 ميغابت في الثانية

• اللوحة الخلفية المتوافقة : فتحة واحدة، 1756 ControlLogix®

• الكشف التلقائي عن تقاطع الكابل : نعم

الميزات

• تخطيط البيانات : قابل للتعريف من قبل المستخدم حتى 10,000 سجل 16-بت

• تشخيصات الشبكة : CIPconnect® للمراقبة مع وحدات ControlLogix 1756-ENxT

• أوضاع الاتصال :

• وضع RTU (ثنائي) مع CRC-16

• وضع ASCII مع فحص خطأ LRC

• بيانات الفاصلة العائمة : مدعومة، مع دعم قابل للتكوين لـ Enron وDaniel® وتنفيذات أخرى

العرض والتكوين

• عرض الحالة : شاشة LED أبجدية رقمية متحركة من 4 أحرف باللغة الإنجليزية البسيطة

• برنامج التكوين : خدمة ProSoft Discovery (PDS) لاكتشاف الشبكة وتعيين عنوان IP مؤقت

• منطق السلم النموذجي / AOI: يستخدم لنقل البيانات وتكوين الوحدة

معلمات الاتصال

• معدل البود : من 110 إلى 115 ألف بود

• بتات التوقف : 1 أو 2

• حجم البيانات : 7 أو

• التكافؤ : لا شيء، زوجي، فردي

• تأخيرات توقيت RTS : من 0 إلى 65535 مللي ثانية

---
