IS220PSVOH1A

نظرة عامة

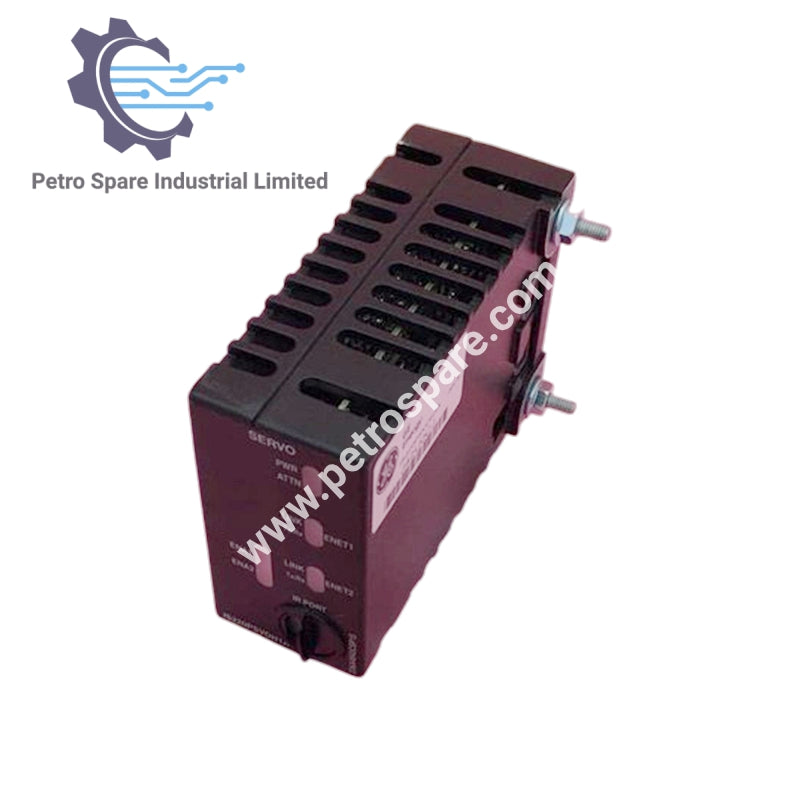

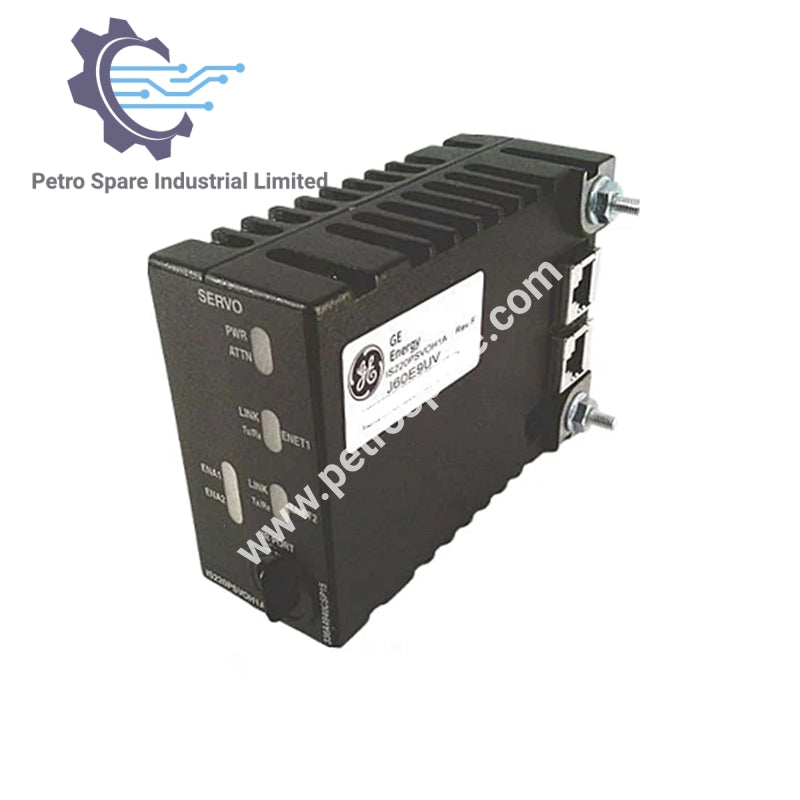

IS220PSVOH1A هو وحدة تحكم سيرفو GE Mark VI مصممة لواجهة لوحات طرفية TSVO سيرفو والتحكم في ما يصل إلى حلقتين لموضع صمام السيرفو في أنظمة التحكم في التوربينات.

معلومات عامة

• توافق النظام: نظام التحكم في التوربين GE Mark VI

• نمط التحكم: تحكم سيرفو

• المخرجات: 2

• مدخلات LVDT: 8

• مدخلات معدل النبض: 2

الوصف الوظيفي

• الواجهة: يتصل بشبكة إيثرنت I/O واحدة أو اثنتين ولوحة طرفية TSVO

• مشغل السيرفو: يستخدم وحدة WSVO لإدارة حلقتي سيرفو مزدوجتين

• برنامج التحكم: يتم تكوينه عبر صندوق أدوات نظام التحكم

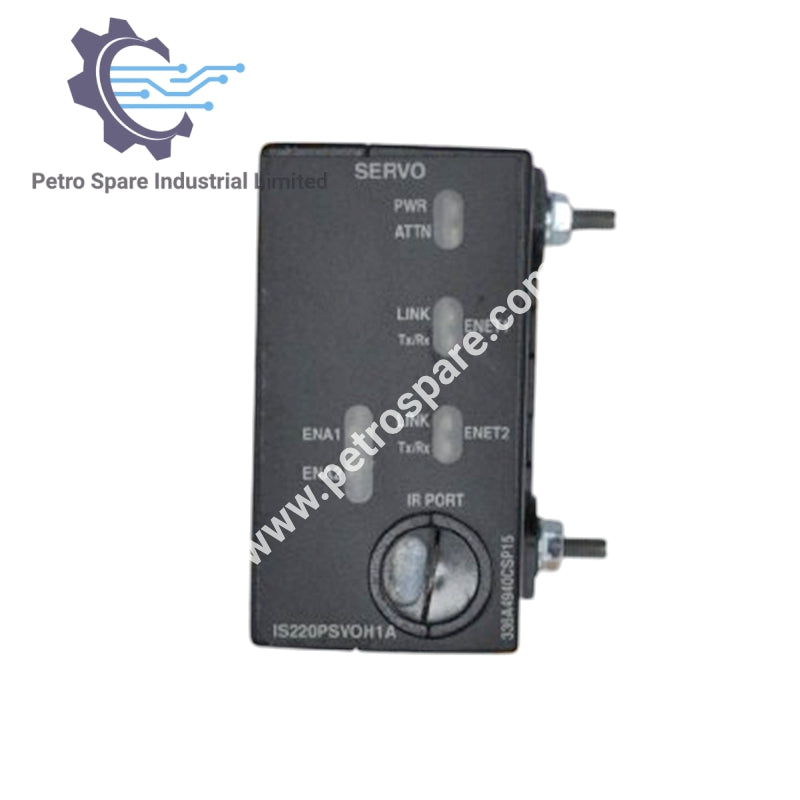

ميزات اللوحة الأمامية

• مؤشرات LED:

• ENet1 / ENet2 (حالة شبكة الإيثرنت)

• الطاقة

• ATTN

• ENA1 / ENA2

• منفذ الأشعة تحت الحمراء: موجود لكنه غير مستخدم

المكونات الداخلية

• لوحة المعالج: تشمل موصلات طاقة الإدخال

• مصادر الطاقة: تنظيم الطاقة المحلية

• المراقبة: مستشعر درجة الحرارة الداخلي

---
