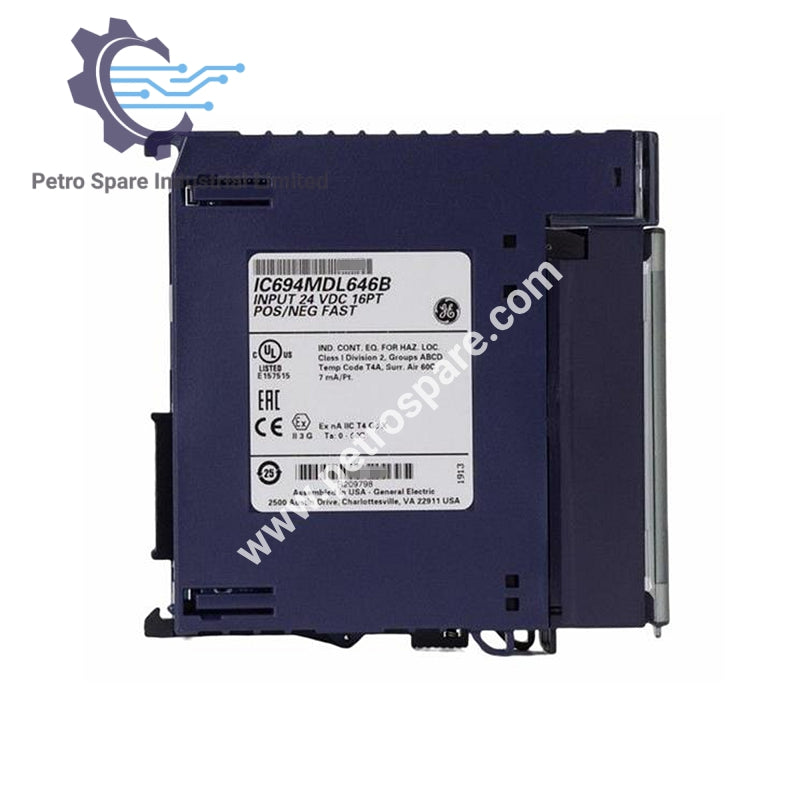

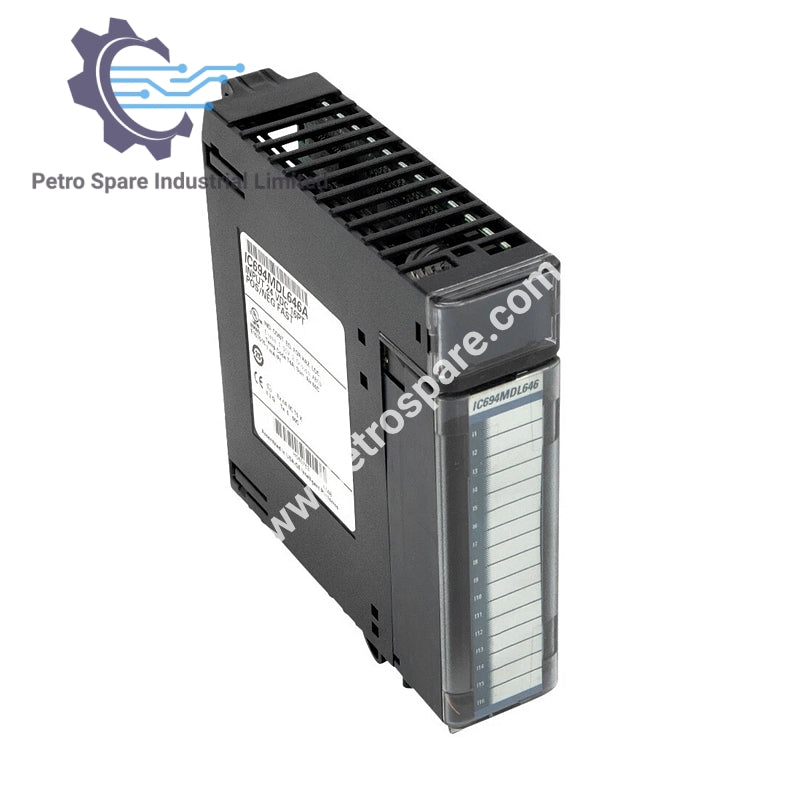

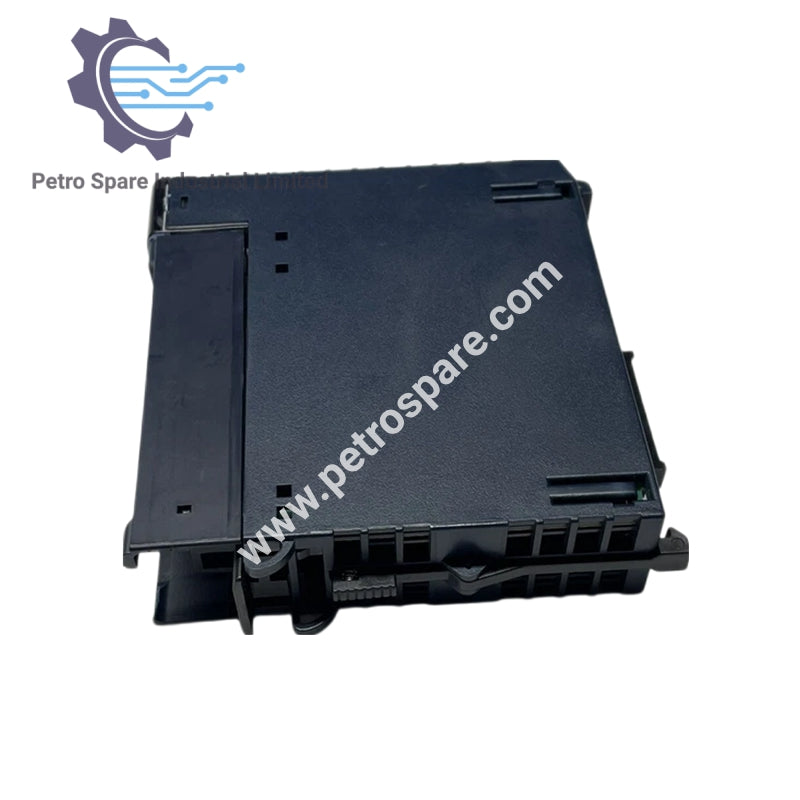

IC694MDL646

نظرة عامة

وحدة  IC694MDL646 هي وحدة إدخال منطقية موجبة/سالبة بجهد 24 فولت تيار مستمر تصنعها شركة GE Fanuc. توفر هذه الوحدة 16 مدخلاً مع نطاق جهد إدخال واسع ومناسبة للتطبيقات التي تتطلب عزلًا موثوقًا من الحقل إلى اللوحة الخلفية.

المواصفات

• النموذج: IC694MDL646

• الجهد المقنن: 24 فولت تيار مستمر

• نطاق جهد الإدخال: 0 إلى +30 فولت تيار مستمر

• عدد المدخلات لكل وحدة: 16 (مشترك مفرد)

• العزل: عزل بصري من الحقل إلى اللوحة الخلفية، 250 فولت تيار متردد مستمر، 1500 فولت تيار متردد لمدة دقيقة واحدة

• تيار الإدخال: 7 مللي أمبير (نموذجي) عند الجهد المقنن

• استهلاك الطاقة:

• 5 فولت: 80 مللي أمبير (جميع المدخلات مفعلة) من اللوحة الخلفية

• 24 فولت: 125 مللي أمبير من ناقل 24 فولت المعزول أو من مصدر طاقة يزوده المستخدم

خصائص الإدخال

• جهد الحالة التشغيلية: 11.5 إلى 30 فولت تيار مستمر

• جهد الحالة غير التشغيلية: 0 إلى +5 فولت تيار مستمر

• تيار الحالة التشغيلية: 3.2 مللي أمبير كحد أدنى

• تيار الحالة غير التشغيلية: 1.1 مللي أمبير كحد أقصى

• زمن استجابة التشغيل: 1 مللي ثانية (نموذجي)

• زمن استجابة الإيقاف: 1 مللي ثانية (نموذجي)

توصيلات الدبابيس والاتصالات

• المدخلات: I1 إلى I16

---
