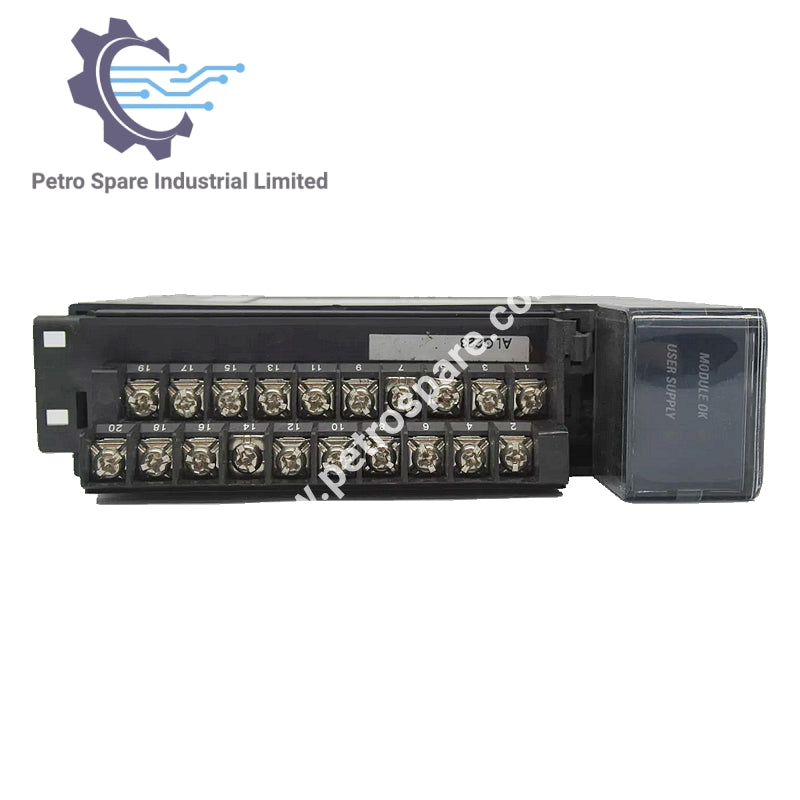

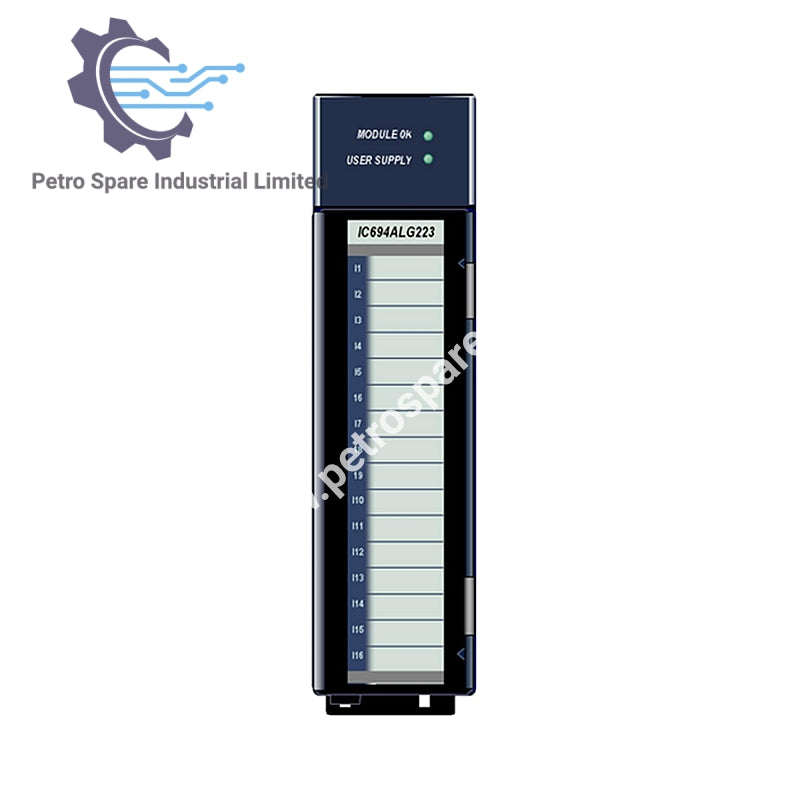

IC694ALG223

نظرة عامة

• الطراز: IC694ALG223

• النوع:A0وحدة إدخال تماثلية

• السلسلة: PACSystem RX3i

• القنوات: 16، أحادي الطرف

• نطاقات التيار: 0–20 mA، 4–20 mA، 4–20 mA معزز (قابل للاختيار لكل قناة)

الأداء

• معدل التحديث: 13 مللي ثانية (لكل القنوات)

• الدقة:

• 4–20 mA: 4 ميكروأمبير/بت

• 0–20 mA: 5 ميكروأمبير/بت

• 4–20 mA معزز: 5 ميكروأمبير/بت

• الدقة:

• ±0.25% من المدى الكامل عند 25°C (77°F)

• ±0.5% عبر نطاق درجة حرارة التشغيل

• الخطية:

• <1 LSB (نطاق 4–20 مللي أمبير)

• <1 LSB (100 ميكرو أمبير إلى 20 مللي أمبير لنطاق 0–20 مللي أمبير و4–20 مللي أمبير معزز)

كهربائي

• مقاومة الإدخال: 250 أوم

• استجابة مرشح التمرير المنخفض للإدخال: 19 هرتز

• نطاق جهد مصدر الطاقة الخارجي: 20–30 فولت تيار مستمر

• تموج على جهد مصدر الطاقة الخارجي: 10%

• استهلاك الطاقة الداخلي:

• 120 مللي أمبير من ناقل 5 فولت تيار مستمر

• 65 مللي أمبير من 24 فولت تيار مستمر (مزود طاقة المستخدم)

العزل والحماية

• العزل (من الحقل إلى اللوحة الخلفية وأرضية الإطار):

• 250 فولت متردد مستمر

• 1500 فولت متردد لمدة دقيقة واحدة

• جهد الوضع المشترك: 0 فولت (القنوات أحادية الطرف)

• رفض القناة المتقاطعة: >80 ديسيبل (تيار مستمر إلى 1 كيلو هرتز)

إضافي

• المعايرة:

• تمت معايرته في المصنع لجميع النطاقات (4–20 مللي أمبير، 0–20 مللي أمبير، 4–20 مللي أمبير معزز)

---
