IC670MDL330

نظرة عامة

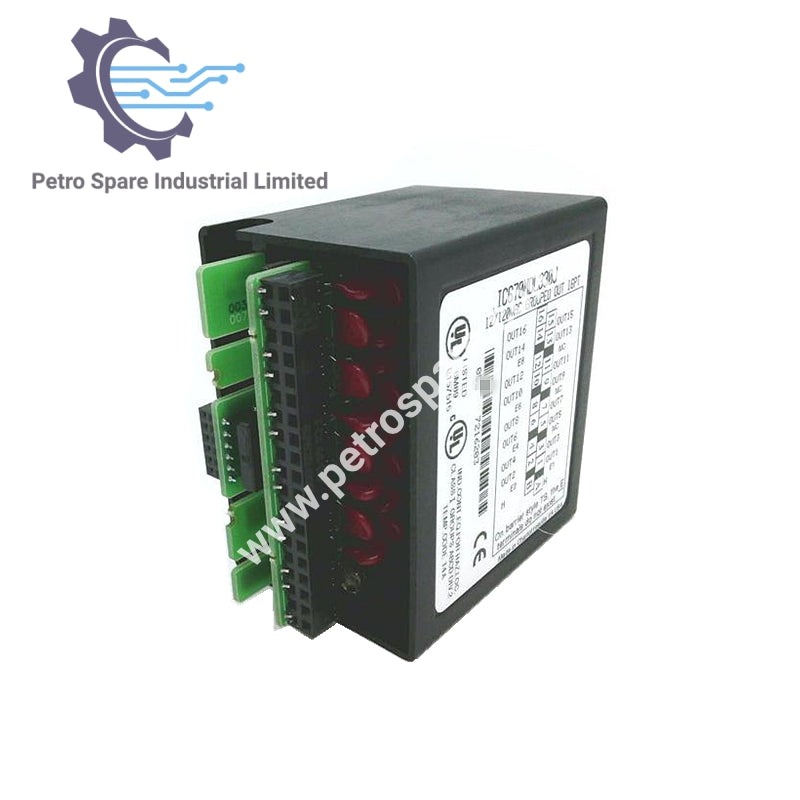

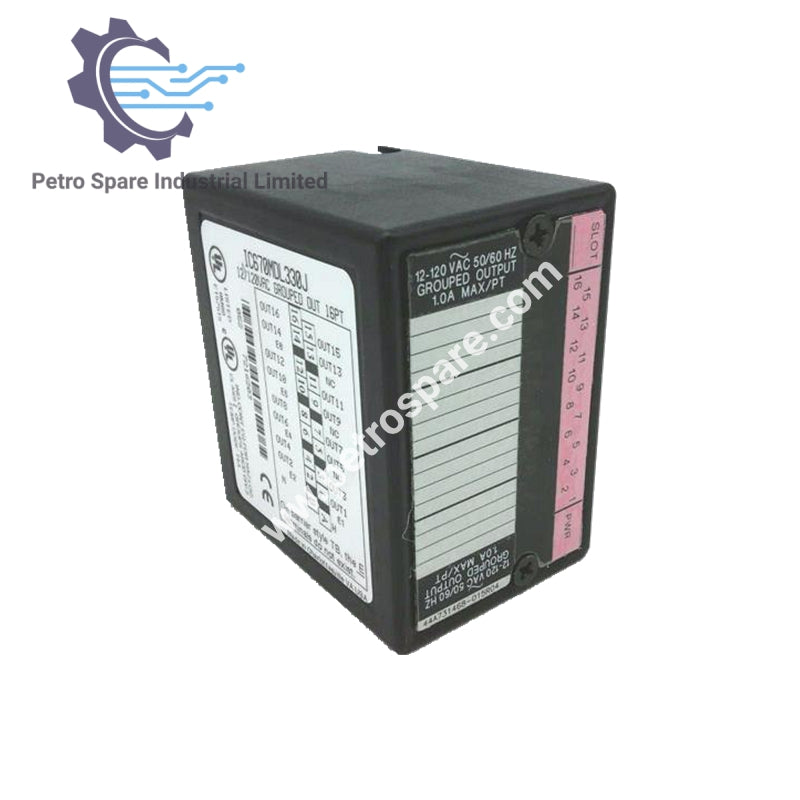

IC670MDL330 هو وحدة تحكم ميدانية من GE Fanuc بوحدة مخرج منفصل AC مكونة من 16 نقطة مصممة لتطبيقات التبديل الصناعية عالية الجهد.

التشخيص

• النموذج: IC670MDL330

• العلامة التجارية: GE Fanuc

• السلسلة: التحكم الميداني

• النوع: وحدة إخراج منفصلة

تكوين الإخراج

• القنوات: 16 مخرج منفصل

• تجميع الإخراج: مجموعة واحدة

• إشارة المخرج (الاسمية): 12–120 VAC

• إشارة المخرج (النطاق): 10–132 VAC

• تيار الإخراج:

• 1 أمبير لكل نقطة

• 4 أمبير لكل وحدة

التصنيفات الكهربائية

• نوع الجهد: تيار متردد

• هبوط جهد المخرج: بحد أقصى 2.0 فولت

• سحب تيار مصدر الطاقة: بحد أقصى 275 مللي أمبير من BIU

• العزل:

• 1500 VAC لمدة دقيقة واحدة (إدخال المستخدم إلى منطق/إطار الأرض)

• 250 فولت متردد مستمر

الأداء

• تنسيق بيانات المخرج: 2 بايت (16 بت)

• زمن الاستجابة: نصف دورة AC

الحماية

• صمام أمان: صمام أمان مدمج للمجموعة

• مخمّد: مخمّد RC فردي لكل مخرج

---
