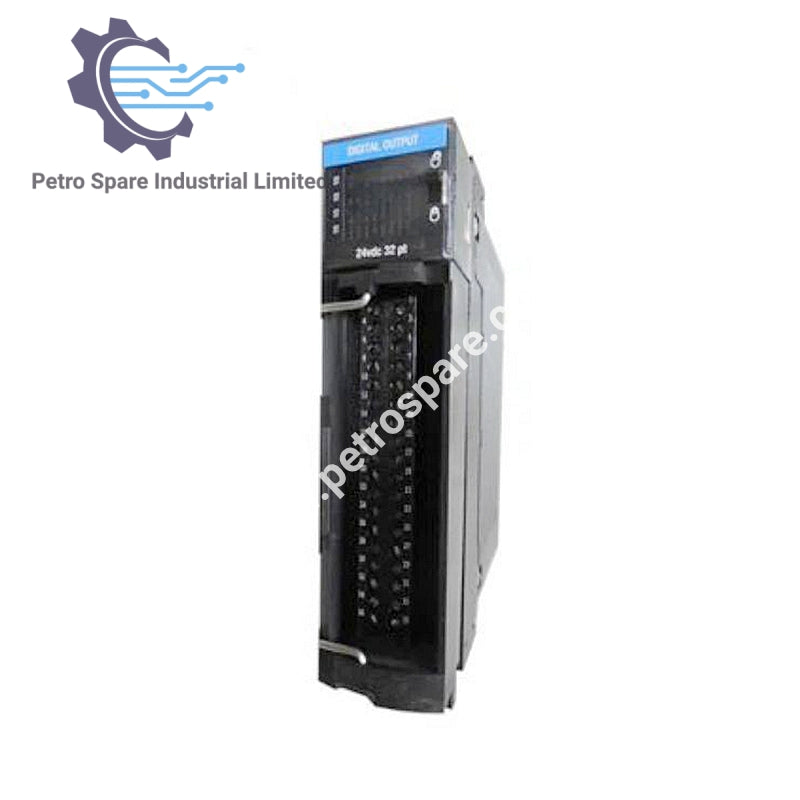

TK-ODD321

نظرة عامة

وحدة الإخراج المنفصل ذات 32 نقطة من هانيويل TK-ODD321 توفر قدرة إخراج رقمي عالية الكثافة لأنظمة التحكم الصناعية. تدعم التشغيل بجهد 24 فولت تيار مستمر، وحالات عطل قابلة للتهيئة، وعزل قوي لأداء موثوق في البيئات الصعبة.

المواصفات العامة

• الشركة المصنعة: هانيويل

• رقم المنتج: TK-ODD321

• نوع المنتج: وحدة إخراج منفصل 32 نقطة بجهد 24 فولت تيار مستمر

• عدد المخارج: 32 (16 نقطة/مشترك)

المواصفات الكهربائية

• نطاق جهد الإخراج: 10–31.2 فولت تيار مستمر عند 50 درجة مئوية (تخفيض خطي)، 10–28 فولت تيار مستمر عند 60 درجة مئوية

• تصنيف تيار الإخراج لكل نقطة: 0.5 أمبير كحد أقصى عند 50 درجة مئوية، 0.35 أمبير كحد أقصى عند 60 درجة مئوية

• تصنيف تيار الإخراج لكل وحدة: 16 أمبير كحد أقصى عند 50 درجة مئوية، 10 أمبير كحد أقصى عند 60 درجة مئوية

• تيار الاندفاع: 1 أمبير لمدة 10 مللي ثانية لكل مرة، قابل للتكرار كل 2 ثانية عند 60 درجة مئوية

• زمن الوميض: الهدف 100 ميكروثانية، الحد الأقصى 150 ميكروثانية

• حمل التيار في حالة التشغيل (الحد الأدنى): 3.0 ملي أمبير لكل مخرج

• انخفاض جهد التشغيل (الحد الأقصى): 1 فولت تيار مستمر عند التيار المصنف لكل نقطة (3 فولت تيار مستمر حسب معيار IEC 1131-2)

• تيار التسرب في حالة الإيقاف (الحد الأقصى): 0.5 ملي أمبير لكل نقطة (1 ملي أمبير حسب معيار IEC 1131-2 لإخراج 0.25 أمبير)

• زمن تأخير الإخراج: من إيقاف إلى تشغيل ≤1.0 مللي ثانية، من تشغيل إلى إيقاف ≤1.0 مللي ثانية

• فقدان الطاقة: 6.1 واط

المواصفات الوظيفية

• حالات العطل القابلة للتهيئة لكل نقطة: الاحتفاظ بالحالة الأخيرة، تشغيل أو إيقاف (الإيقاف هو الوضع الافتراضي)

• الحالات القابلة للتهيئة في وضع البرنامج لكل نقطة: الاحتفاظ بالحالة الأخيرة، تشغيل أو إيقاف (الإيقاف هو الوضع الافتراضي)

• الحماية بالفيوز: غير محمي – يُنصح باستخدام فيوز IFM

• حماية عكس القطبية: لا توجد (التوصيل الخاطئ قد يتلف المخارج)

مواصفات العزل

• العزل بين المجموعات: 2546 فولت تيار مستمر لمدة 1 ثانية (250 فولت تيار متردد كحد أقصى للجهد المستمر بين المجموعات)

• العزل بين المستخدم والنظام: 2546 فولت تيار مستمر لمدة 1 ثانية

المواصفات الميكانيكية

• كتل طرف التوصيل: TC-TBCH، كتلة طرفية ذات 36 موضعًا

---
