MU-TSIM12 51303932-426

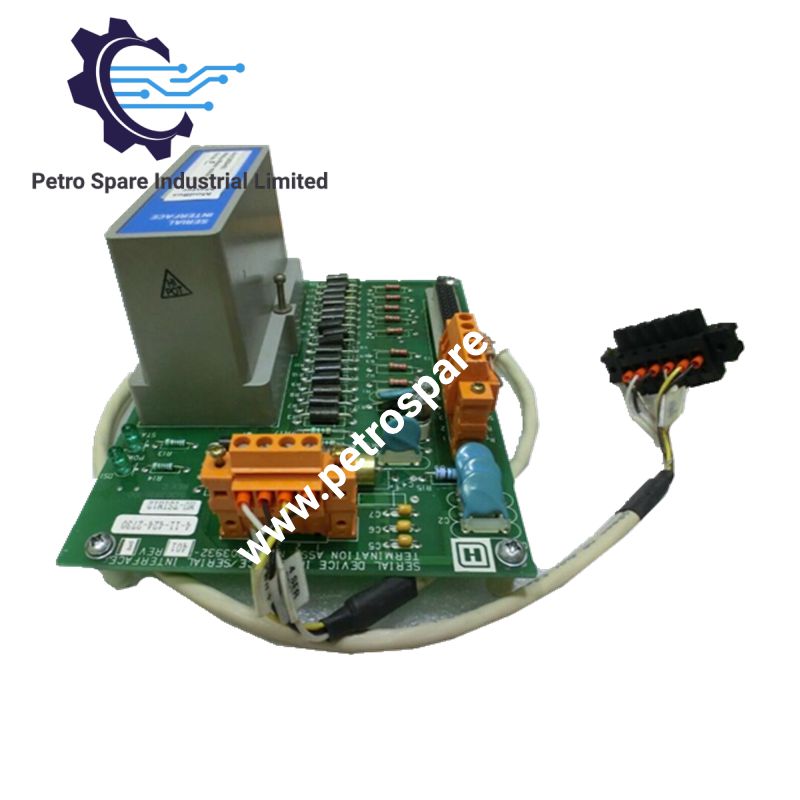

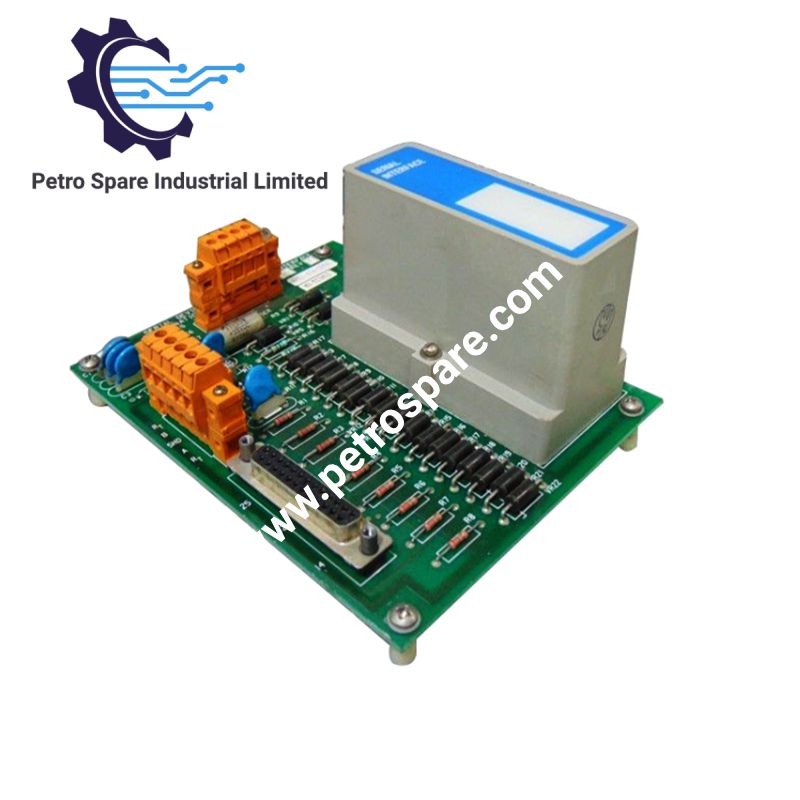

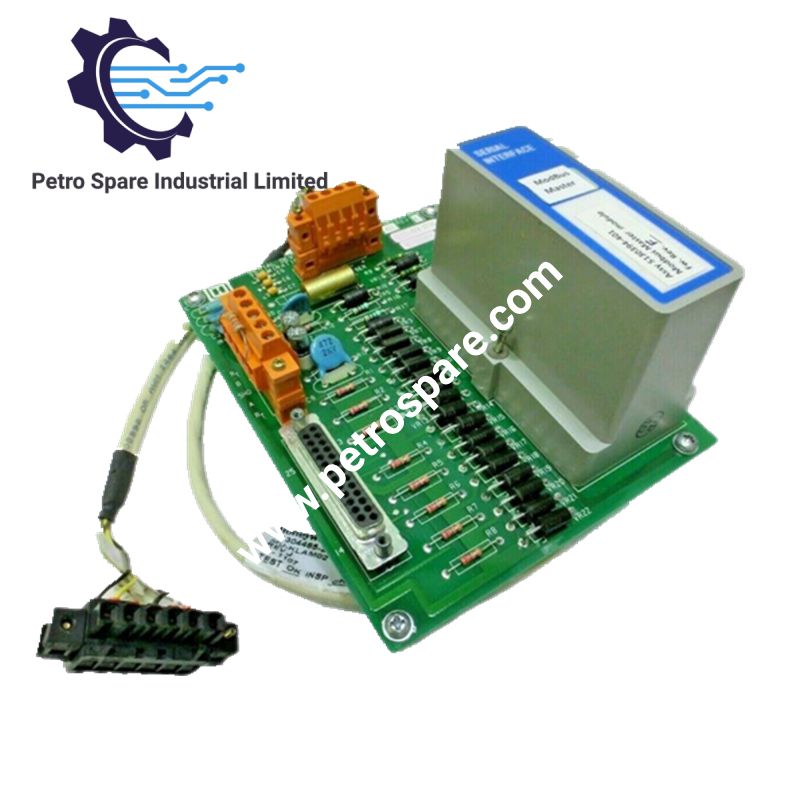

يوفر Honeywell MU-TSIM12، المعروف أيضًا باسم معالج إدخال/إخراج Modbus لواجهة التسلسل FTA MU-TSIM12، اتصالًا تسلسليًا ثنائي الاتجاه بين نظام التحكم Honeywell APM/HPM والأجهزة الميدانية المتوافقة مع Modbus RTU. وهو يدعم واجهتي EIA-232 وEIA-485، ومعدلات باود وتكافؤ قابلة للتهيئة، ونقل بيانات منظم إلى مصفوفات من القيم المنطقية والرقمية والسلاسل النصية.

المواصفات الفنية

المعلمة	المواصفات
الطراز	MU-TSIM12
العلامة التجارية	Honeywell
نوع المنتج	معالج إدخال/إخراج Modbus لواجهة التسلسل FTA
توافق النظام	APM/HPM
البروتوكول	Modbus RTU
الواجهة المادية	EIA-232 أو EIA-485
الأجهزة المدعومة	أجهزة متعددة الموردين مؤهلة ومتوافقة مع Modbus
الأجهزة لكل SI	عدد 2 من FTA لكل SI
الأجهزة لكل FTA	حتى 15 جهازًا
أقصى مسافة لـ EIA-232	15 m، وسعة قصوى للكابل تبلغ 2500 pF
أقصى مسافة لـ EIA-485	1.2 km (4000 ft.)
نقاط التوصيل على EIA-485	15 كحد أقصى
تشغيل النمط المشترك لـ EIA-485	250 VAC RMS مستمر
وضع الإرسال	غير متزامن وثنائي الاتجاه؛ نصف مزدوج فقط على EIA-485
معدلات الباود القابلة للاختيار	1200, 2400, 4800, 9600, 19200 bps
تنسيق البيانات	8 بتات بيانات مع بت تاسع قابل للبرمجة
التكافؤ	بدون، أو فردي، أو زوجي
بتات التوقف	1
رموز الوظائف	01, 02, 03, 04, 05, 06, 08, 16
مهلة استجابة الرسالة	قابلة للتهيئة؛ القيمة الافتراضية 1.5 ثانية
زمن التوقف بين الرسائل	3.5 أزمنة أحرف كحد أدنى
كمية البيانات لكل IOP	16 نقطة لكل قناة تسلسلية
أنواع البيانات	قيم منطقية، وأعداد حقيقية، وأعداد صحيحة بإشارة، وسلاسل ASCII
القدرة على تحمل الاندفاعات الكهربائية	ANSI/IEEE C37.90.1-1978
الحماية من التفريغ الكهروستاتيكي	IEC 801.2
المسافة بين محول الطاقة وFTA	كابل داخلي للخزانة أو كابل خارجي بطول يصل إلى 300 m (1000 ft.)

اتصالات Modbus RTU وتعيين البيانات

يدعم MU-TSIM12 الاتصال التسلسلي بأجهزة Modbus RTU عبر الواجهات المادية EIA-232 أو EIA-485. تشمل معلمات الاتصال معدل باود وتكافؤ قابلين للاختيار، وبت توقف واحدًا، والتحكم في المودم القابل للتهيئة، وعناوين الأجهزة القابلة للتهيئة.

تشمل رموز الوظائف المدعومة ما يلي:

• 01, 02: قراءة حالات ملفات الخرج والمدخلات المنفصلة.
• 03, 04: قراءة سجلات الاحتفاظ وسجلات الإدخال.
• 05, 06: كتابة ملف خرج واحد وسجل واحد.
• 08: التشخيص.
• 16: كتابة سجلات متعددة.

توفر كل قناة تسلسلية 16 نقطة منظّمة في صورة مصفوفات في APMM/HPMM. وبحسب تمثيل البيانات المحدد، يمكن للنقطة الوصول إلى 512 علامة منطقية، أو 16 قيمة حقيقية أو 32 عددًا صحيحًا، أو 64 قيمة رقمية لعدادات التشخيص، أو سلاسل أحرف بالأطوال والكميات المدعومة.

الأسئلة الشائعة (FAQ)

س: ما الواجهات المادية التي يدعمها MU-TSIM12؟

ج: يدعم الجهاز واجهتي EIA-232 وEIA-485. تستخدم EIA-232 إشارات منفصلة للإرسال والاستقبال والتحكم في المودم. وتستخدم EIA-485 زوجًا تفاضليًا ثنائي الأسلاك للبيانات، وتعمل في وضع نصف مزدوج.

س: ما أقصى أطوال الكابلات التسلسلية؟

ج: أقصى مسافة لـ EIA-232 هي 15 m، مع مراعاة ألا تتجاوز سعة الكابل 2500 pF. وتدعم EIA-485 مسافة تصل إلى 1.2 km (4000 ft.). ويمكن أن يصل طول الكابل الخارجي بين محول الطاقة وFTA إلى 300 m (1000 ft.).

س: كم عدد أجهزة Modbus التي يمكن توصيلها؟

ج: يدعم التكوين الموثق اثنين من FTA لكل SI وما يصل إلى 15 جهازًا لكل FTA. وتدعم EIA-485 ما يصل إلى 15 نقطة توصيل.

إرشادات التركيب الميداني

• تحقق من اختيار واجهة MU-TSIM12، وتأكد من أن الجهاز الميداني يدعم Modbus RTU.
• اضبط معدل الباود والتكافؤ وعنوان الجهاز ومهلة الاستجابة بما يتوافق مع الجهاز المتصل.
• بالنسبة إلى EIA-232، التزم بحدود المسافة وسعة الكابل المحددة. وتحقق من توصيلات TXD وRXD وأي إشارات تحكم بالمودم مطلوبة.
• بالنسبة إلى EIA-485، حافظ على القطبية الصحيحة للزوج التفاضلي بين Data+(B) وData-(A). وصّل درع الكابل والتأريض الوقائي وفقًا لتصميم تأريض النظام.
• وجّه كابلات الاتصال التسلسلي بعيدًا عن موصلات الطاقة عالية الجهد وموصلات التبديل متى أمكن. وتجنب حلقات التأريض، واتبع متطلبات التوافق الكهرومغناطيسي والتأريض الخاصة بالموقع.
• تحقق من عناوين الأجهزة، وتأكد من عدم توصيل عدد أجهزة يتجاوز الحد المحدد بكل FTA.
• بعد التركيب، افحص تشخيصات الاتصال ومهل الاستجابة والإبلاغ عن الاستثناءات.

---
