FTA-T-14

نظرة عامة

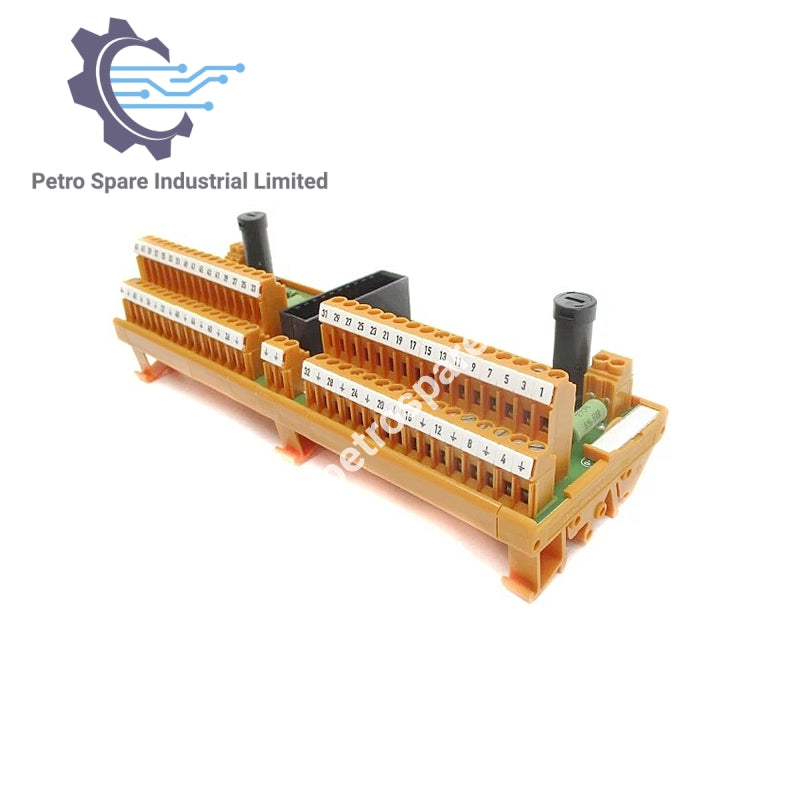

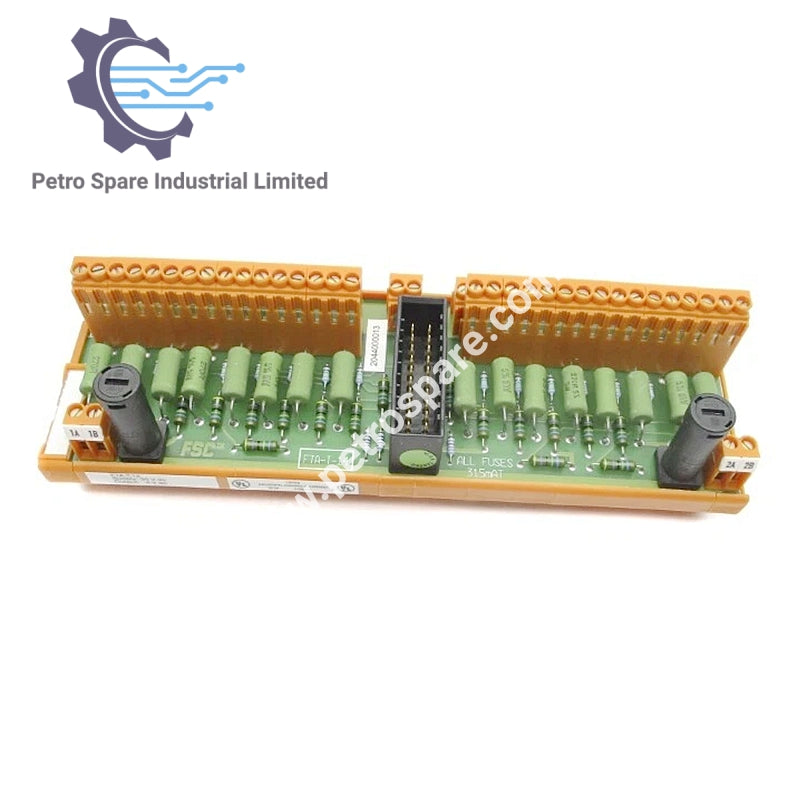

يعد  FTA-T-14 وحدة إدخال تناظرية 0(4)-20 مللي أمبير آمنة ضد الفشل من Honeywell، مصممة للمراقبة الدقيقة للإشارات التناظرية في أنظمة التحكم الصناعية.

القنوات والإدخال

• عدد قنوات الإدخال: 16 (مجموعتان من 8 مع 0 فولت مشترك)

• تيار الإدخال: 0 إلى 25 مللي أمبير

• مقاومة الإدخال: 250 أوم (±1%)

• متطلبات الطاقة: 30 فولت تيار مستمر، 3 مللي أمبير (بدون أحمال حلقة الإدخال)

الإخراج

• إلى المرسلات السلبية (Vext):

• مقاومة الإخراج: 270 أوم (±5%)

• تيار الإشعال لكل قناة: <120 مللي أمبير عند 30 فولت تيار مستمر

• إلى وحدة 10105/2/1:

• جهد الإخراج: 0 إلى 4 فولت تيار مستمر

المواصفات الفيزيائية

• أبعاد الوحدة: 200 × 70 × 60 مم (7.87 × 2.76 × 2.36 بوصة)

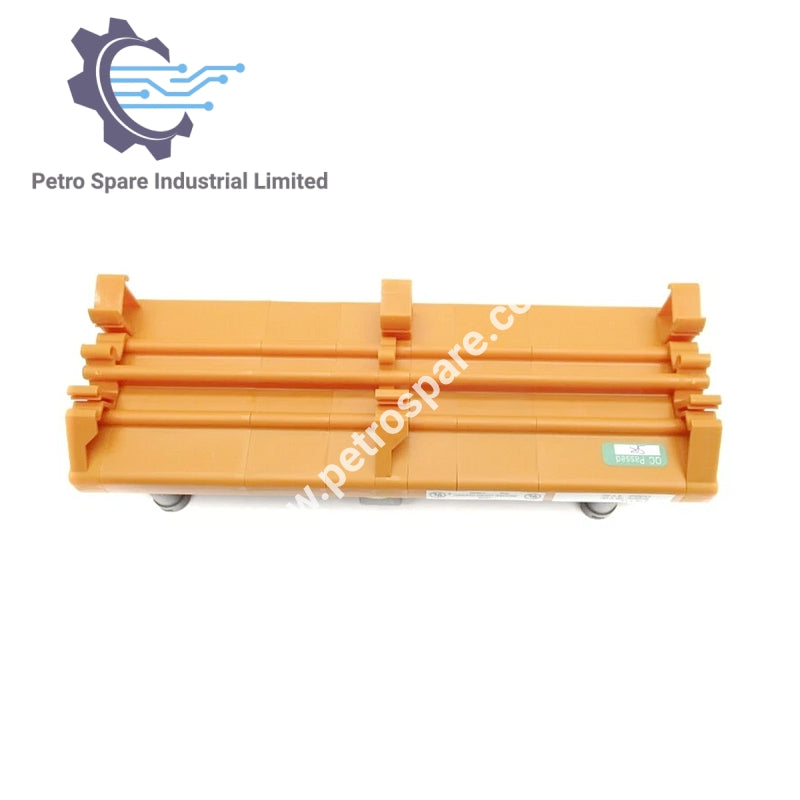

• سكة DIN: TS32 / TS35 × 7.5 مم، طول السكة المستخدم 201 مم (7.91 بوصة)

• الإنهاء: أطراف براغي

• القطر الأقصى للسلك: 2.5 مم² (AWG 14)

• طول التجريد: 7 مم (0.28 بوصة)

• عزم الشد: 0.5 نيوتن متر (0.37 قدم-رطل)

حدود إشارة الحقل

• الهيدروجين (المجموعة A & B): الحد الأقصى لمحاثة الحلقة 6 ملي هنري، الحد الأقصى لسعة الحلقة 0.25 ميكروفاراد

• غير الهيدروجين (المجموعة C & D): الحد الأقصى لمحاثة الحلقة 20 ملي هنري، الحد الأقصى لسعة الحلقة 5 ميكروفاراد

---
