10102/1/2

نظرة عامة

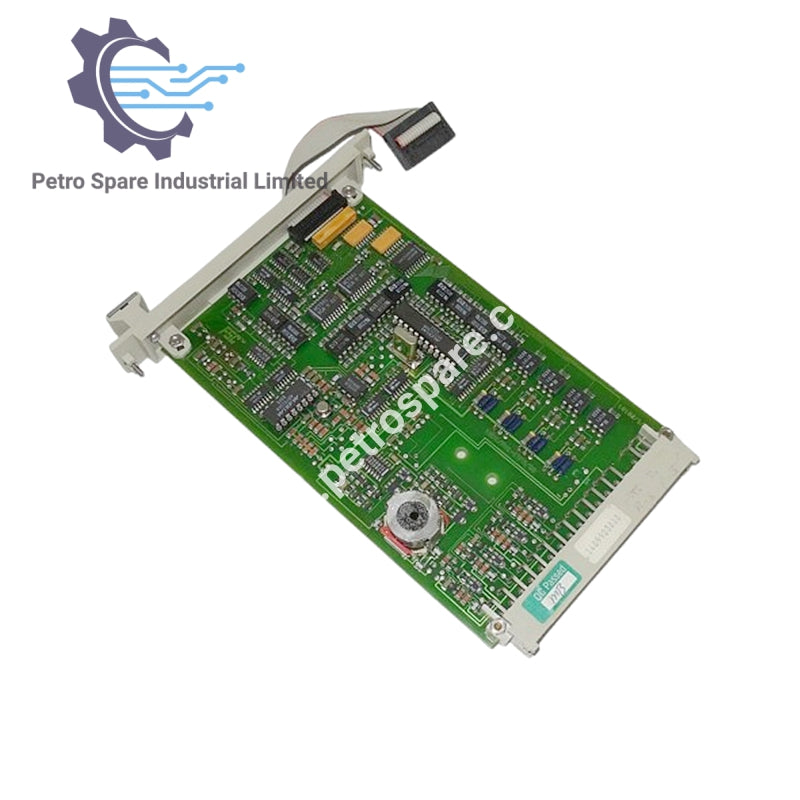

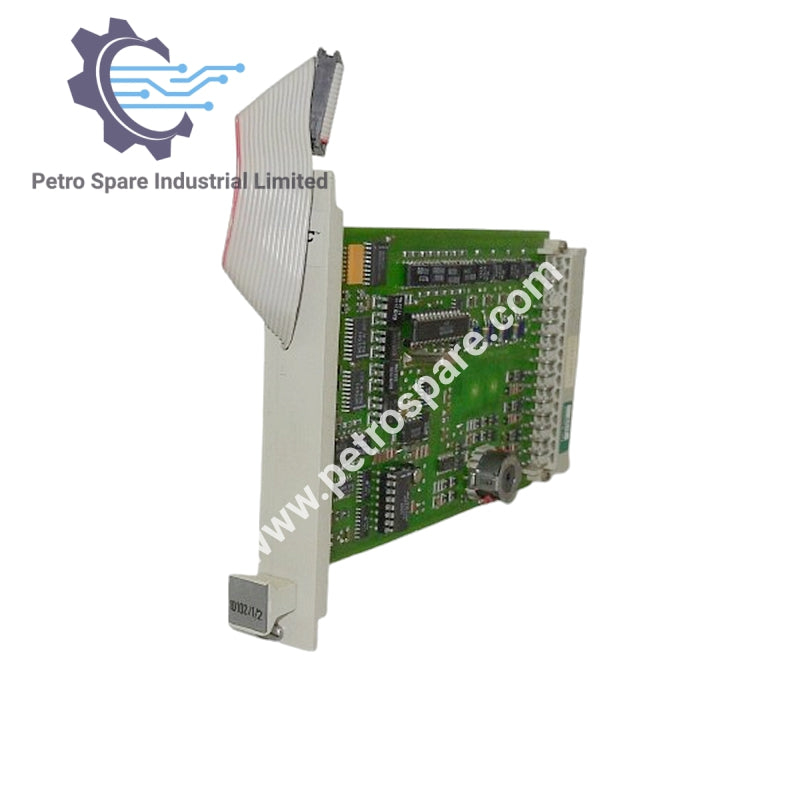

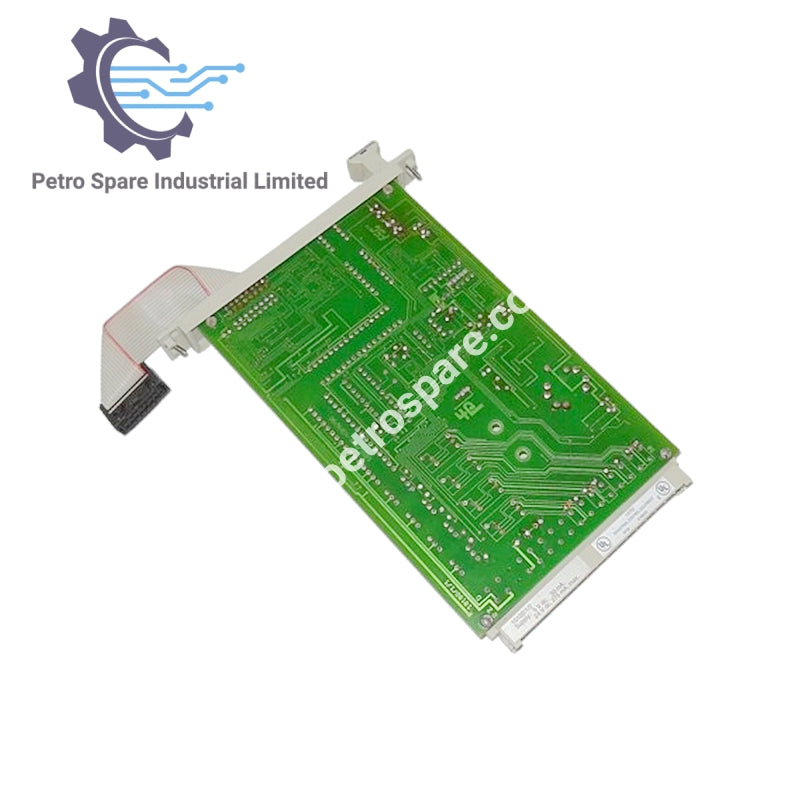

يعد  Honeywell 10102/1/2 وحدة إدخال تماثلية آمنة من حيث الفشل بأربعة قنوات لأنظمة FSC مع قدرة إدخال إشارة جهد.

متطلبات الطاقة

• استهلاك 5 فولت تيار مستمر: 30 مللي أمبير

• استهلاك 24 فولت تيار مستمر: 175 مللي أمبير + 25 مللي أمبير لكل إدخال نشط

مواصفات الإدخال

• عدد قنوات الإدخال: 4

• أنواع إشارة الإدخال: 0–10 فولت / 2–10 فولت و0–5 فولت / 1–5 فولت

• مقاومة الإدخال:

• 0(1)–5 فولت: 333 كيلو أوم

• 0(2)–10 فولت: 250 كيلو أوم

• تشغيل الحلقة: 26 فولت تيار مستمر (±1 فولت لـ 0.2 مللي أمبير < I < 20 مللي أمبير)، محمي من الدائرة القصيرة

• حد تيار الحلقة: > 20 مللي أمبير (حالة صلبة)

• محول A/D: 12-بت

• عدم الدقة: ≤ 0.75%

• أقصى إشارة إدخال مطلقة: –150% أو +200% من النطاق المحدد

التوافق

• إصدارات البرنامج: ≥ 2.77

• متطلبات المساحة: 4 TE، 3 HE (4 HP، 3U)

ترميز المفتاح

• رمز الوحدة:

• الثقب: A27

• الدبابيس: C11، C19، C31

• رمز الرف:

• موانع عمياء: C3، C23، C27

• الدبوس الكبير: A27

---
