FC-TSRO-08UNI

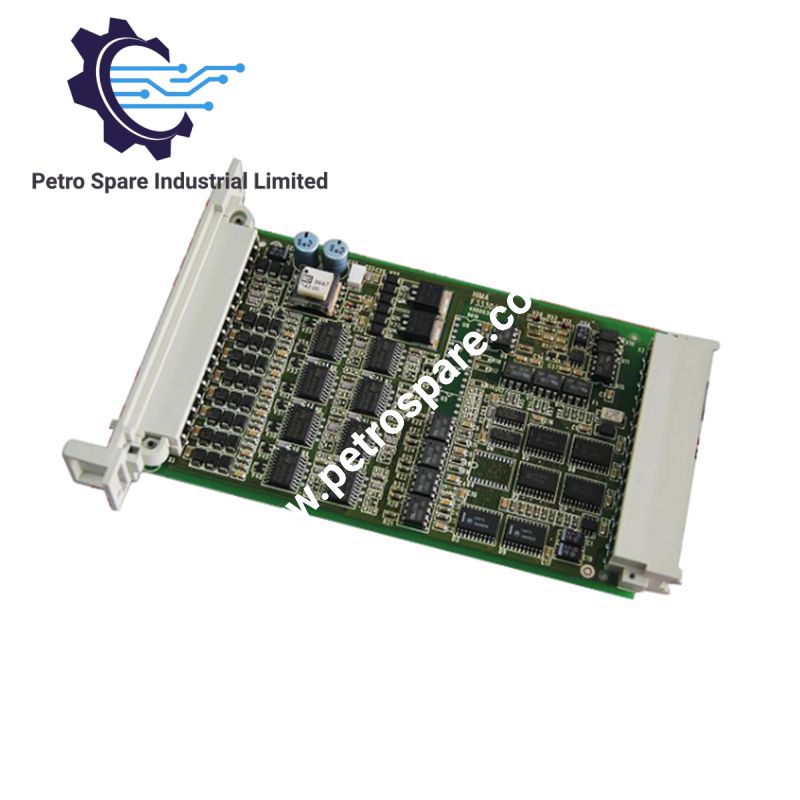

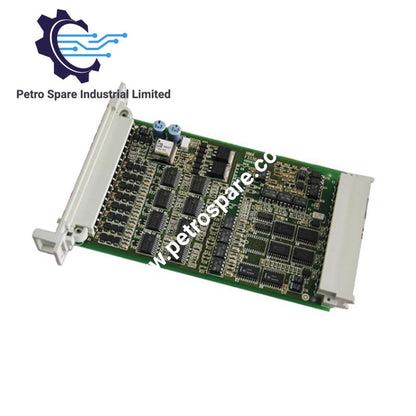

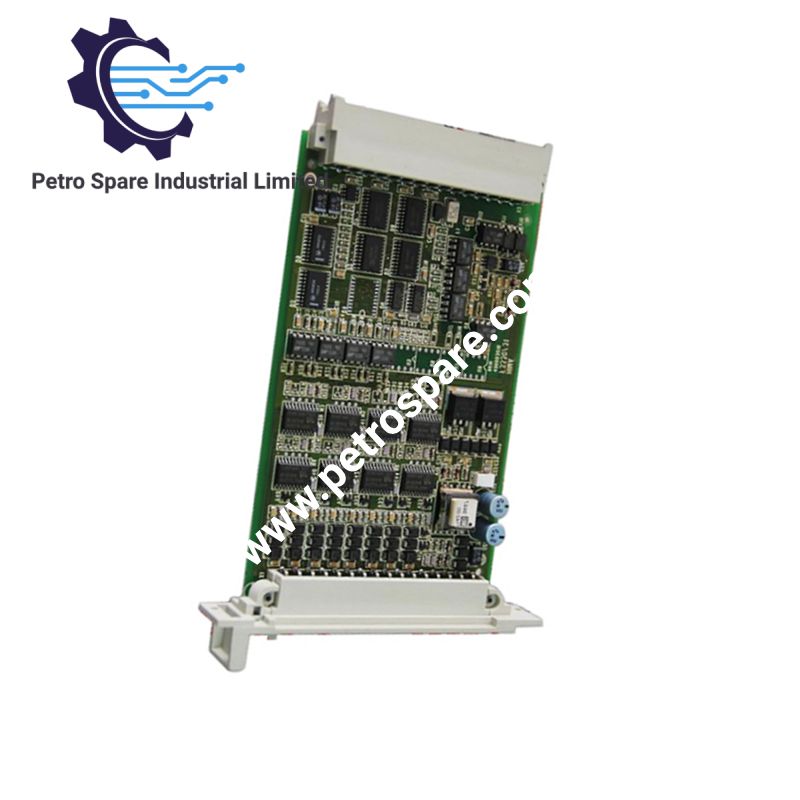

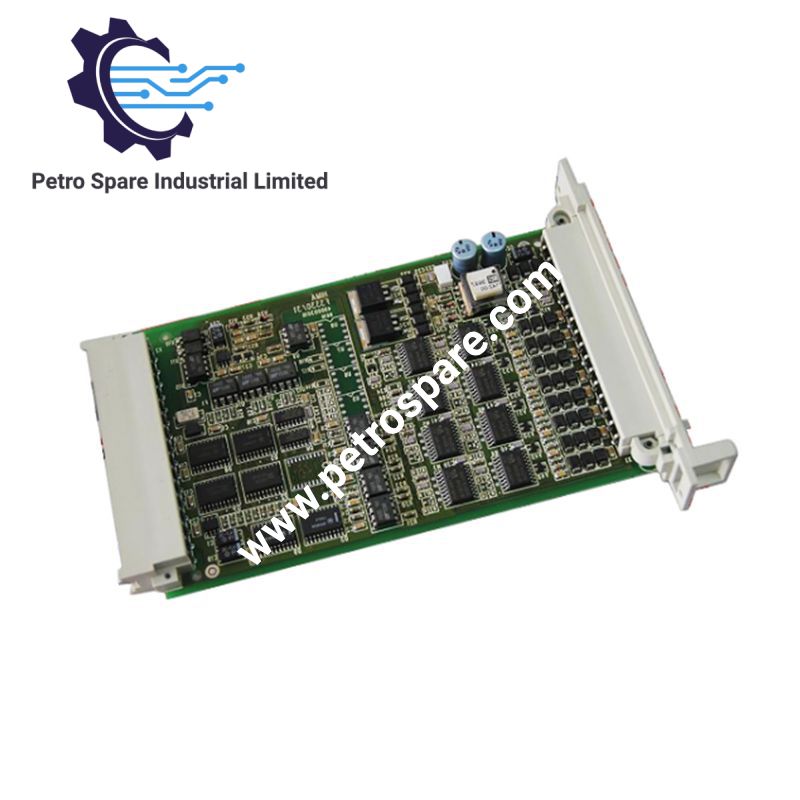

تم إعداد مجموعة إنهاء التوصيلات الميدانية للمخارج الرقمية Honeywell FC-TSRO-08UNI (TSRO-08UNI) للعمل على تبديل مخارج الأمان المعتمدة على المرحلات في نظام Honeywell Safety Manager، وتوفر ثماني قنوات لمخارج المرحلات بين كابل الربط البيني للنظام SICC-0001/Lx والتوصيلات الميدانية الخارجية. تحتوي كل قناة على ثلاثة مرحلات وملامس ميداني مفتوح عادةً ومزوّد بمصهر، بالإضافة إلى مصباح LED للحالة. تدعم المجموعة تطبيقات SIL3 وفقًا للمعيار IEC 61508، وتستخدم وصلة طاقة خارجية مشتركة.

مواصفات الأجهزة

المعامل	المواصفات
الطراز	FC-TSRO-08UNI
الطراز الأساسي	TSRO-08UNI
العلامة التجارية	Honeywell
نوع المنتج	مجموعة إنهاء التوصيلات الميدانية لمخارج المرحلات الرقمية
النظام	Honeywell Safety Manager
عدد قنوات المخارج	8
نوع الخرج	خرج رقمي قائم على المرحلات
جهد الدخل الاسمي	24 VDC
أقصى جهد دخل	36 VDC
جهد التقاط المرحل	19.2 VDC
أقصى تيار خرج	2 A لكل قناة، محمي بمصهر
أدنى تيار خرج	1 mA عند 5 V
أقصى جهد خرج	250 VAC / 250 VDC
الملامس الميداني	مفتوح عادةً (NO)، محمي بمصهر
تصنيف المصهر	2 AT، بطيء الانصهار
تهيئة المرحلات	ثلاثة مرحلات لكل قناة
مؤشر الحالة	مصباح LED لكل قناة
وصلة الطاقة الخارجية	وصلة طاقة مشتركة عبر أطراف لولبية
واجهة النظام	كابل الربط البيني للنظام SICC-0001/Lx
واجهة التوصيلات الميدانية	أطراف لولبية
معيار السلامة	IEC 61508
تصنيف تطبيقات السلامة	SIL3، من دون استثناءات للأعطال

بنية مخارج المرحلات والتشغيل وفق SIL3

توفر FC-TSRO-08UNI ثماني قنوات خرج قائمة على المرحلات لتبديل الأحمال الميدانية الخارجية. وتشتمل كل قناة على ثلاثة مرحلات وملامس ميداني مفتوح عادةً ومزوّد بمصهر. ويُغذّى التجميع عبر وصلة الطاقة الخارجية المشتركة من خلال أطراف لولبية.

تدعم ملامسات المرحلات التبديل للتيار المتردد والمستمر ضمن الحدود القصوى المحددة، بما في ذلك تطبيقات 115 VAC و230 VAC. ويشير مصباح LED لحالة القناة إلى حالة تنشيط المرحل.

المواصفات تحدد الوحدة لتطبيقات SIL3 وفقًا للمعيار IEC 61508، من دون الاعتماد على استثناءات الأعطال. ويعتمد أداء السلامة على مستوى التطبيق على تصميم حلقة السلامة بالكامل، والتوصيلات، وخصائص الحمل، وتهيئة النظام.

الأسئلة الشائعة (FAQ)

س: هل تستطيع FC-TSRO-08UNI تبديل الأحمال الميدانية للتيار المتردد والمستمر؟

ج: نعم. يبلغ جهد الخرج الأقصى المحدد 250 VAC أو 250 VDC. ويجب أن يتوافق الحمل الموصول أيضًا مع تصنيف التيار المحمي بمصهر والبالغ 2 A للقناة، ومع القيود المنطبقة على ملامسات المرحل.

س: ما وسائل الحماية المتوفرة لكل قناة خرج مرحل؟

ج: تحتوي كل قناة على ملامس ميداني مفتوح عادةً ومزوّد بمصهر بطيء الانصهار 2 AT. كما تحتوي كل قناة على مصباح LED للحالة يشير إلى حالة تنشيط المرحل.

س: كيف تتصل FC-TSRO-08UNI بنظام Safety Manager وبالتوصيلات الميدانية؟

ج: تتصل المجموعة بكابل الربط البيني للنظام SICC-0001/Lx، وتنتهي التوصيلات الميدانية الخارجية عند أطراف لولبية. وتستخدم وصلة طاقة خارجية مشتركة واحدة.

إرشادات التركيب الميداني

• تحقق من طراز FC-TSRO-08UNI وتوافقه مع نظام Honeywell Safety Manager المثبت قبل التركيب.
• تأكد من أن كابل الربط البيني للنظام يطابق الواجهة المحددة SICC-0001/Lx.
• وصّل الأحمال الميدانية بالأطراف اللولبية المحددة وفقًا لوثائق الشركة المصنّعة الخاصة بتعيين الأطراف.
• تحقق من أن مصدر التغذية الخارجي ضمن تصنيف جهد الدخل الاسمي المحدد البالغ 24 VDC والحد الأقصى البالغ 36 VDC.
• تحقق من أن كل حمل موصول لا يتجاوز حد التيار المحمي بمصهر البالغ 2 A وتصنيف جهد الخرج الأقصى البالغ 250 VAC / 250 VDC.
• مدّد أسلاك مخارج المرحلات بعيدًا عن أسلاك الإشارات التناظرية منخفضة المستوى والاتصالات، حيثما أمكن، للحد من التداخل الكهربائي.
• نفّذ التأريض الوقائي وتدريع الكابلات وفقًا لوثائق تركيب النظام ومعايير الكهرباء المعمول بها في الموقع.
• تحقق أثناء التشغيل التجريبي من تصنيفات المصاهر، واستمرارية الملامسات الميدانية، وتشغيل المرحلات، ومؤشرات حالة LED.
• تحقق من وظيفة السلامة الكاملة ومتطلبات SIL3 على مستوى النظام قبل وضع التركيب في الخدمة.

---
