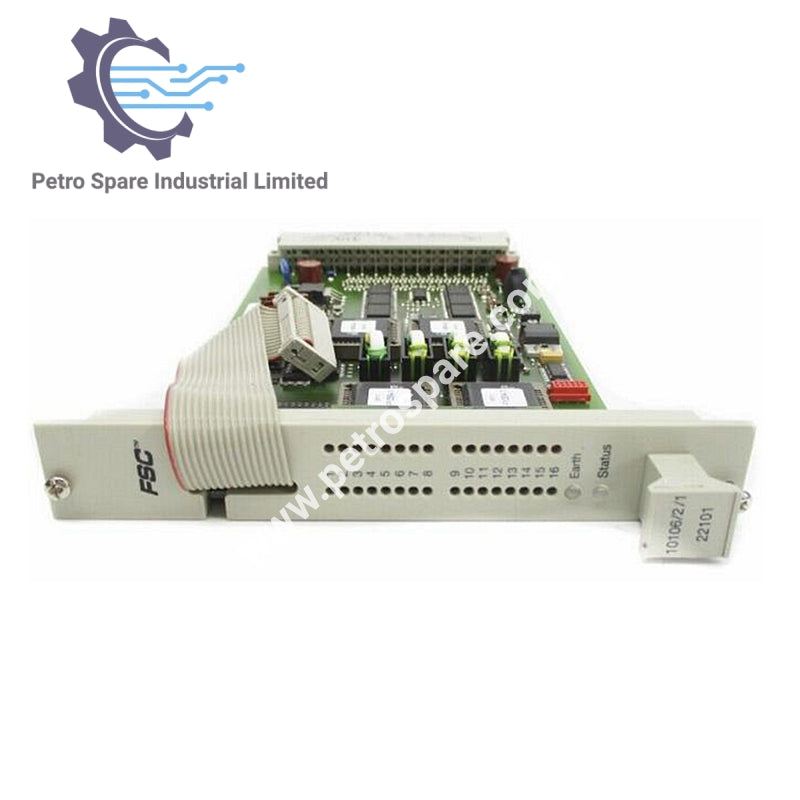

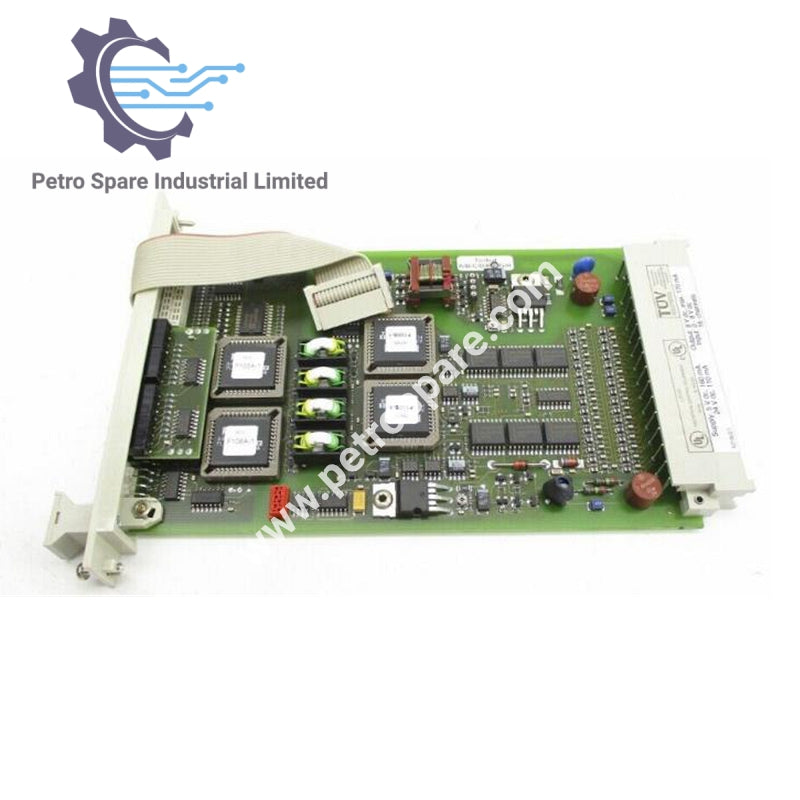

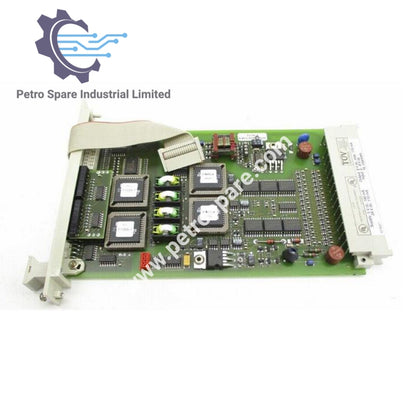

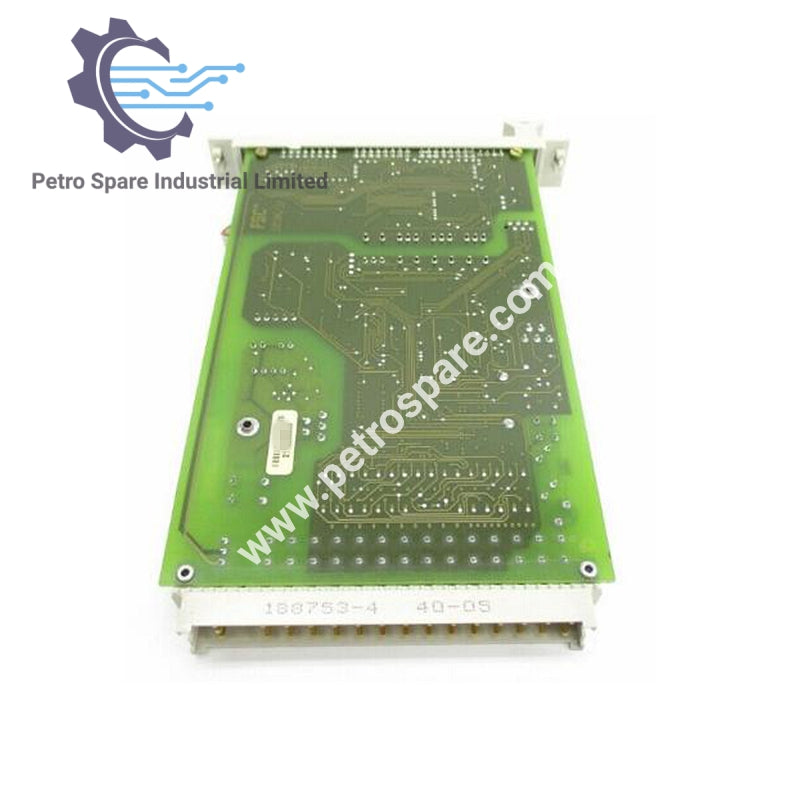

10106/2/1

نظرة عامة

• الطراز: 10106/2/1

• النوع: وحدة إدخال رقمية مراقبة الخط آمنة من الفشل

• العلامة التجارية: Honeywell

• التطبيق: إدخال رقمي مع مراقبة خطأ الأرض، 16 قناة

المواصفات الكهربائية

• متطلبات الطاقة:

• 5 فولت تيار مستمر، 160 مللي أمبير

• 24 فولت تيار مستمر، 110 مللي أمبير

• مقاومة الإدخال: عادة 0.5 ميغا أوم (–40 فولت < U < 40 فولت)

• تيار الاختبار: عادة 0.5 مللي أمبير

• جهد الإخراج: عادة 0.5 فولت مستمر

• جهد عطل الحقل: حد أقصى 250 فولت متردد

تفاصيل الإدخال

• عدد قنوات الإدخال: 16

• نوع الإدخال: وفقًا لـ DIN 19234 (NAMUR)

• مستوى التبديل: من 1.4 إلى 1.9 مللي أمبير

• الهيستيريزيز: 0.2 مللي أمبير ± 0.05 مللي أمبير

• مقاومة سلك الحقل: حد أقصى 50 أوم

• مزود حلقة 8 فولت:

• جهد الإخراج: من 7.9 إلى 8.7 فولت

• تيار الإخراج: 170 مللي أمبير (مقاوم للقصر)

ميزات الأمان

• مراقب اتصال الأرض: 1

• فئة السلامة: AK1-6

الشهادات

• الموافقات: CE, UL, TÜV, FM

البرمجيات

• الإصدار الأدنى: ≥ 510

الأبعاد الفيزيائية

• متطلبات المساحة: 4 TE، 3 HE (4 HP، 3U)

---
