DS200CDBAG1B

نظرة عامة على المنتج

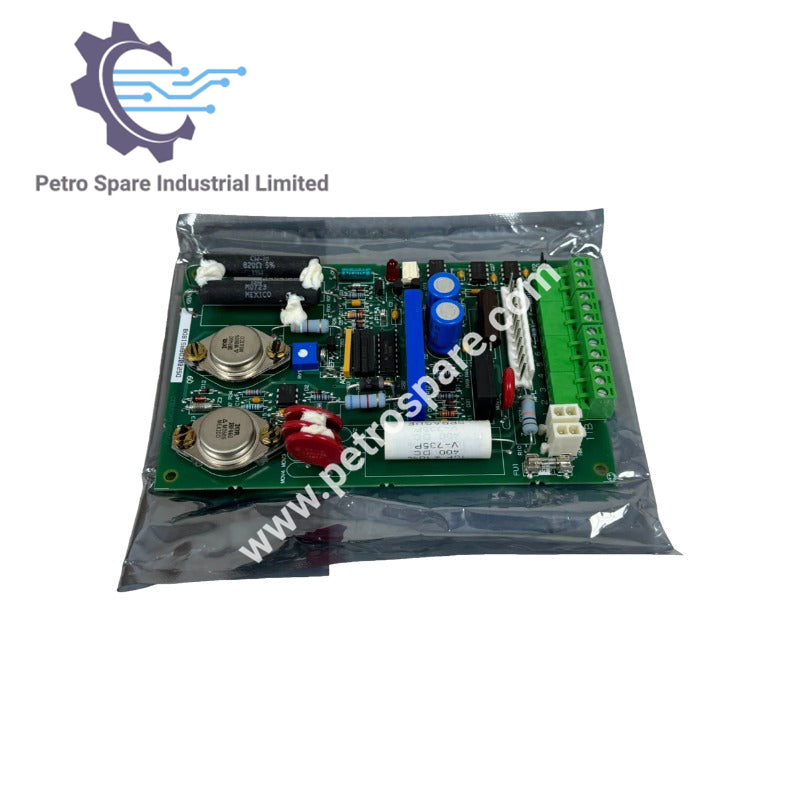

لوحة تشغيل القاطع DS200CDBAG1B هي لوحة تحكم قاطع (CBDA) تُستخدم في تطبيقات محركات AC2000 و DC2000، وتُستخدم بشكل أساسي للربط بين تحكم المحرك والقاطع عالي السرعة.

نظرة عامة على الوظائف

• تسمح بحماية سريعة من الانقطاع داخل المحركات
• توفر الطاقة لفتح وإغلاق القاطع
• يتم التحكم بها بواسطة لوحة مصدر الطاقة AC/DC2000 (DCFB)، لوحة اكتساب التغذية الراجعة ومصدر الطاقة، أو لوحة مصدر الطاقة والقياس DC (SDCI)

القفزات والتنسيق

• قفزة JP2: توفر التنسيق مع لوحات CBDA الأخرى وقواطعها من خلال نظام متعدد الجسور للتشغيل المتزامن

نقاط الاختبار

• ACOMA TP1: نقطة المرجع المشتركة للوحة CDBA
• P15A TP2: نقطة مرجع مصدر طاقة ACOMA
• REFA TP3: نقطة جهد مرجع مشغل القاطع

---
