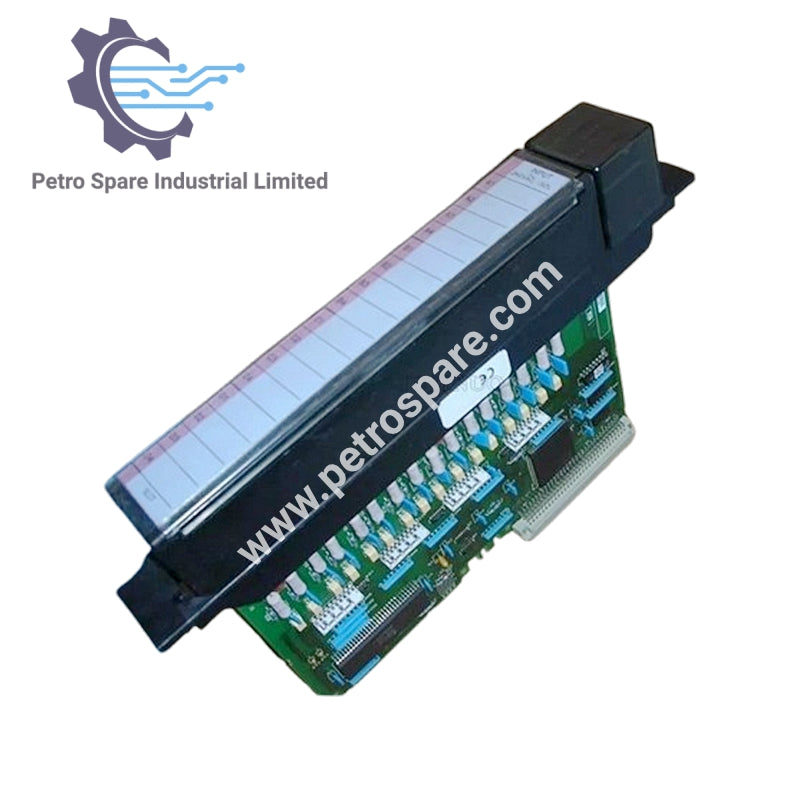

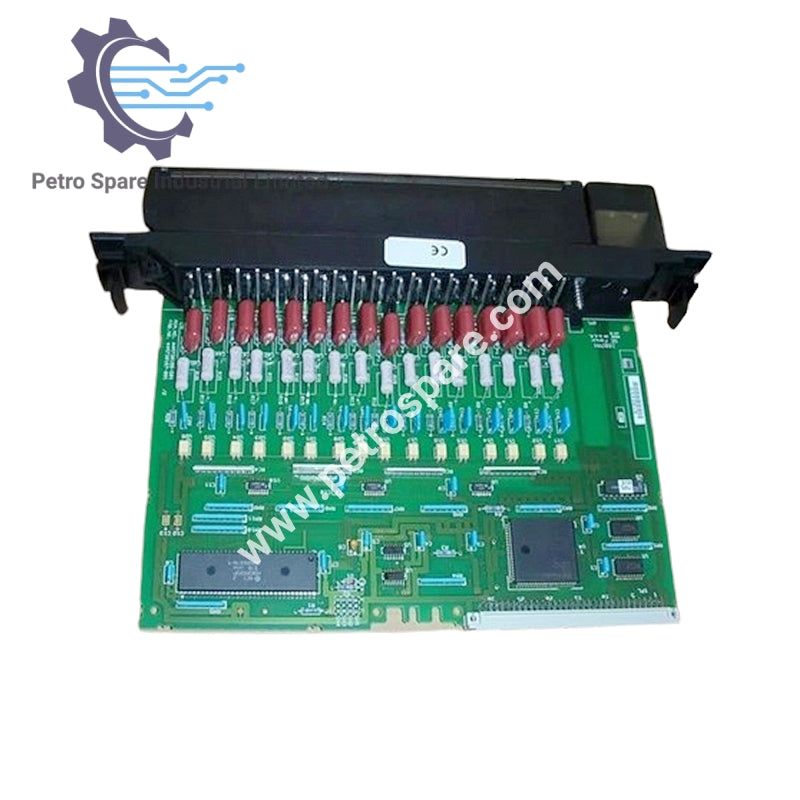

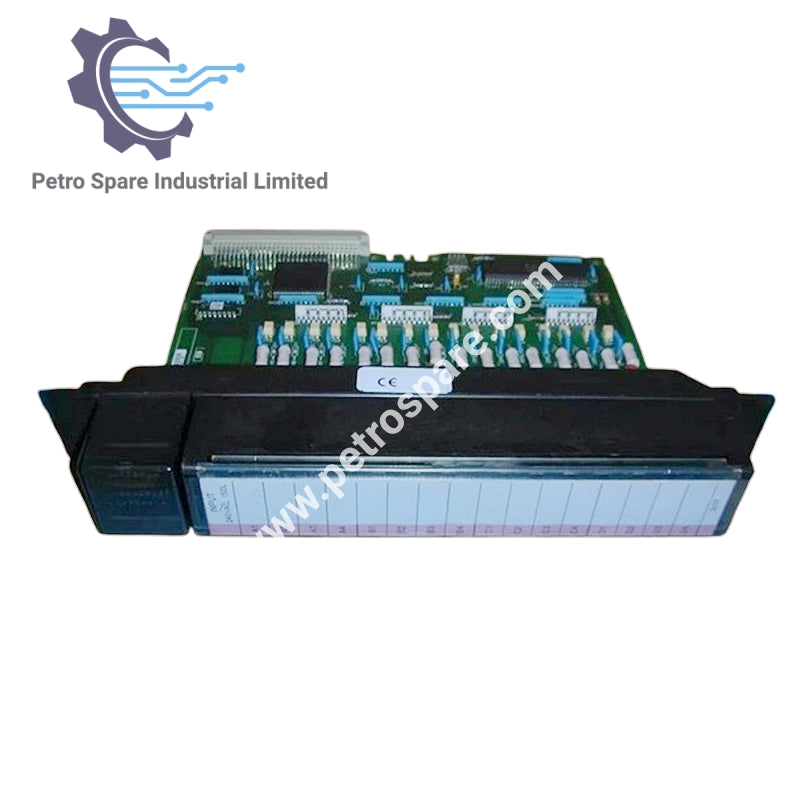

IC697MDL241

نظرة عامة

وحدة الإدخال المنفصلة IC697MDL241 هي وحدة إدخال 240 فولت تيار متردد من عائلة PLC سلسلة 90-70 من GE Fanuc. تتميز بـ 16 نقطة إدخال معزولة بشكل فردي، مما يجعلها مثالية لتطبيقات التيار المتردد متعددة الأطوار ومتوافقة مع مختلف مفاتيح القرب.

تكوين الإدخال

• عدد المدخلات: 16 نقطة معزولة

• الجهد المقنن: 240 فولت تيار متردد

• تيار الإدخال: 20 مللي أمبير نموذجي

• متطلبات التيار الكلي: 0.25 أمبير

• التردد: 60 هرتز

• دعم طاقة التيار المستمر: غير مدعوم

• مرشح الإدخال: 20 مللي ثانية

• نوع الإدخال: تفاعلي، متوافق مع معايير IEC للتيار والجهد

• معالجة تيار التسرب: يمكن أن يستوعب حتى 5 مللي أمبير عند الإيقاف

• تيار حالة التشغيل: 10 مللي أمبير نموذجي

• دائرة الإدخال: تصميم سعوي لتقليل تبديد الحرارة وإطالة عمر الوحدة

توافق الجهاز

• متوافق مع:

  • أزرار ضغط

  • مفاتيح حد

  • مفاتيح اختيار

  • مفاتيح قرب إلكترونية ذات سلكين وثلاثة أسلاك

ميزات التشخيص والتكوين

• مؤشرات LED: مصابيح حالة تشغيل/إيقاف لكل نقطة إدخال، تقع في أعلى الوحدة

• التكوين:

  • لا حاجة لمفاتيح DIP أو القفزات

  • قابل للتكوين عبر برامج MS-DOS أو Windows (Windows 95/NT)

  • يدعم اتصالات Ethernet TCP/IP و SNP

  • يتضمن برنامج البرمجة أدوات تكوين مدمجة

• التوصيل الميكانيكي: يضمن استبدال الوحدة بشكل صحيح في الميدان

• مراجع الإدخال/الإخراج القابلة للتكوين من قبل المستخدم: عنونة مرنة بدون تغييرات في الأجهزة

---
