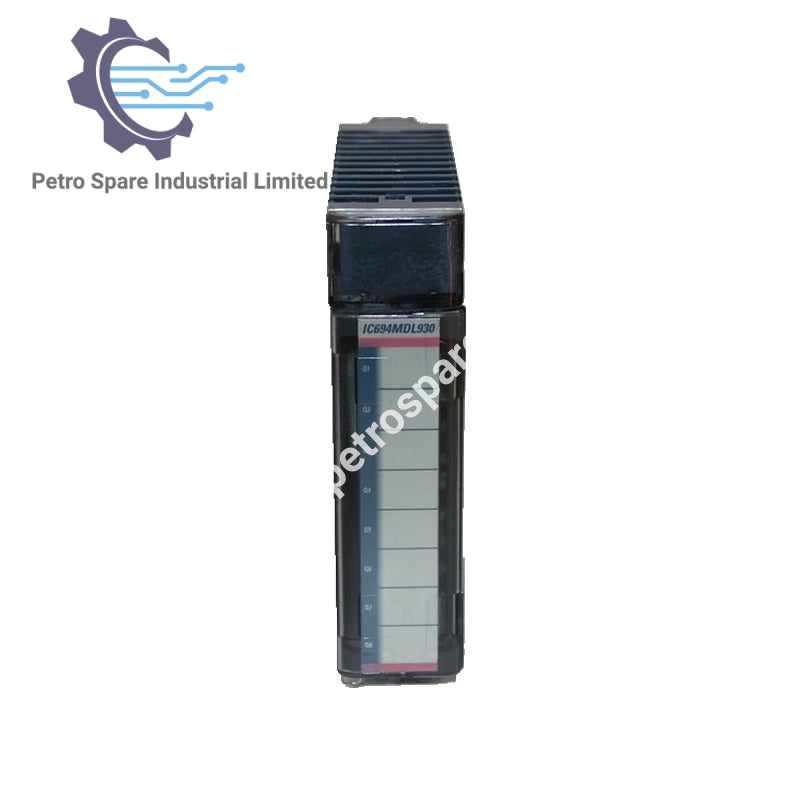

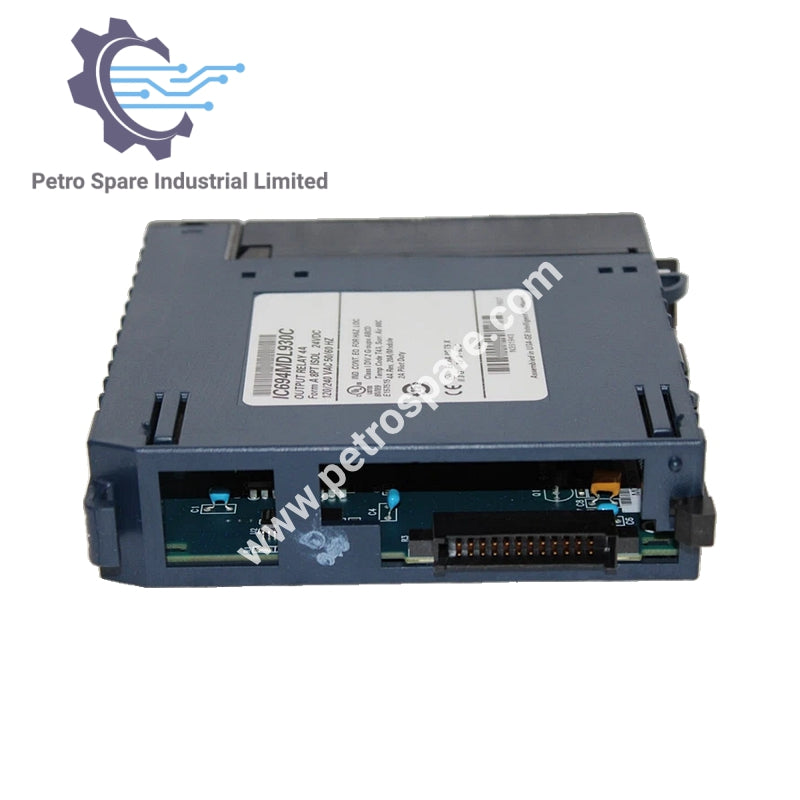

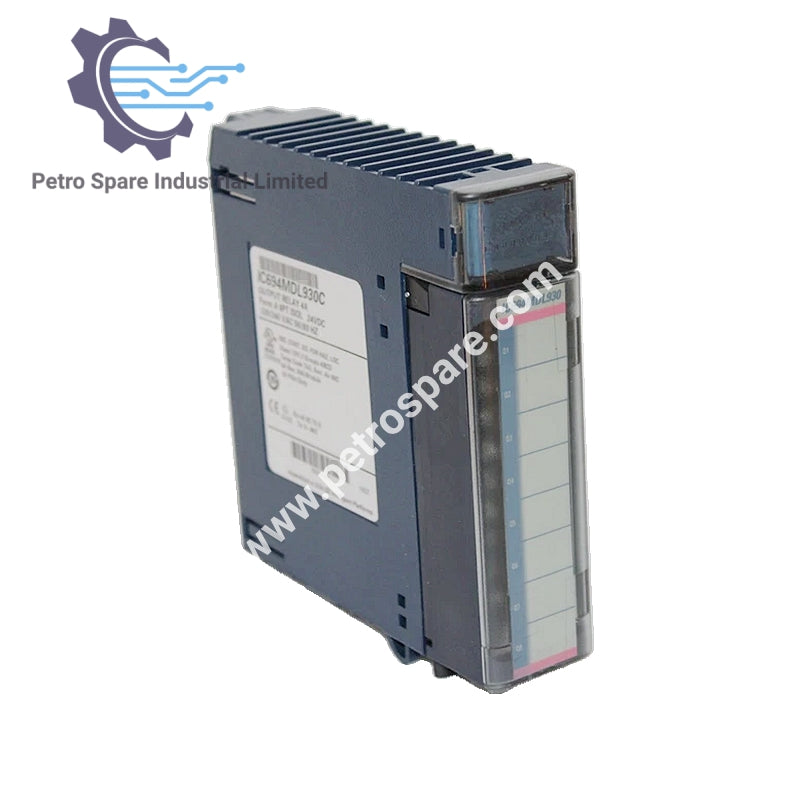

IC694MDL930

نظرة عامة

IC694MDL930 هو وحدة إخراج مرحل من GE Fanuc تحتوي على 8 مخارج معزولة، مصنفة لتحمل 4 أمبير لكل مخرج.

التصنيفات الكهربائية

• الجهد المقنن:
   • 24 فولت تيار مستمر اسمي
   • 120/240 فولت تيار متردد اسمي (50/60 هرتز)

• جهد التشغيل:
   • 5 إلى 30 فولت تيار مستمر
   • 5 إلى 250 فولت تيار متردد (50/60 هرتز)

• المخارج: 8 مخارج معزولة

• الحمولة القصوى:
   • 4 أمبير مقاومة لكل مخرج
   • 2 أمبير تحميل تجريبي لكل مخرج
   • 20 أمبير كحد أقصى لكل وحدة (تركيبات UL)

• الحمولة الدنيا: 10 مللي أمبير

• أقصى تيار اندفاعي: 5 أمبير

التوقيت

• زمن استجابة التشغيل: كحد أقصى 15 مللي ثانية

• زمن استجابة الإيقاف: كحد أقصى 15 مللي ثانية

العزل

• من الحقل إلى اللوحة الخلفية وأرضية الإطار: 250 فولت تيار متردد مستمر، 1500 فولت تيار متردد لمدة دقيقة واحدة

• من نقطة إلى نقطة: 250 فولت تيار متردد مستمر، 1500 فولت تيار متردد لمدة دقيقة واحدة

استهلاك الطاقة

• ناقل 5 فولت (اللوحة الخلفية): 6 مللي أمبير (جميع المخارج مفعلة)

• ناقل مرحل 24 فولت (اللوحة الخلفية): 70 مللي أمبير (جميع المخارج مفعلة)

---
