IC694MDL231

نظرة عامة

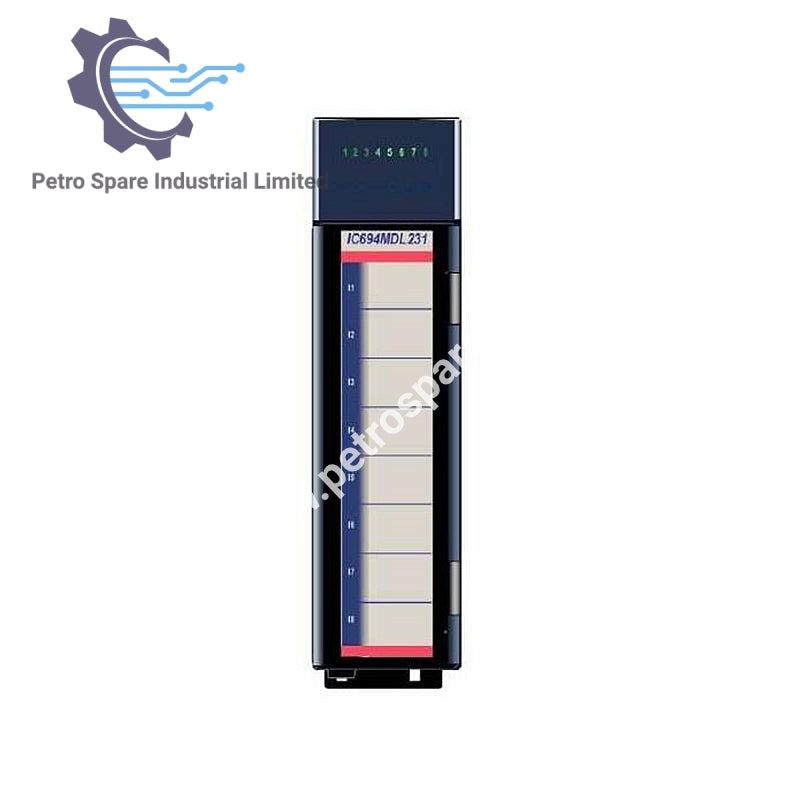

IC694MDL231 هو وحدة إدخال معزولة بثماني نقاط 240 فولت تيار متردد من سلسلة GE Fanuc RX3i.

التصنيفات الكهربائية

• الجهد المقنن: 240 فولت تيار متردد

• نطاق جهد الإدخال: 0–264 فولت تيار متردد

• التردد: 50/60 هرتز

• تيار الإدخال: 15 مللي أمبير لكل نقطة

• استهلاك الطاقة: 60 مللي أمبير من ناقل 5 فولت

تكوين الإدخال

• عدد المدخلات: 8

• العزل: كل إدخال معزول مع طرف مشترك خاص به

• نوع الإدخال: مدخلات تفاعلية (مقاوم/مكثف) متوافقة مع أزرار الضغط، مفاتيح الحد، ومفاتيح القرب

المؤشرات والاستجابة

• مصابيح LED: 8 مصابيح LED خضراء تشير إلى حالة التشغيل/الإيقاف

• جهد حالة التشغيل: 148–264 فولت تيار متردد

• جهد حالة الإيقاف: 0–40 فولت تيار متردد

• تيار حالة التشغيل: 6 مللي أمبير كحد أدنى

• تيار حالة الإيقاف: 2.2 مللي أمبير كحد أقصى

• أوقات الاستجابة: تشغيل 30 مللي ثانية، إيقاف 45 مللي ثانية

التركيب

• توافق الفتحة: أي فتحة إدخال/إخراج RX3i

• متطلبات الطاقة: تيار متردد فقط، غير متوافق مع التيار المستمر

---
