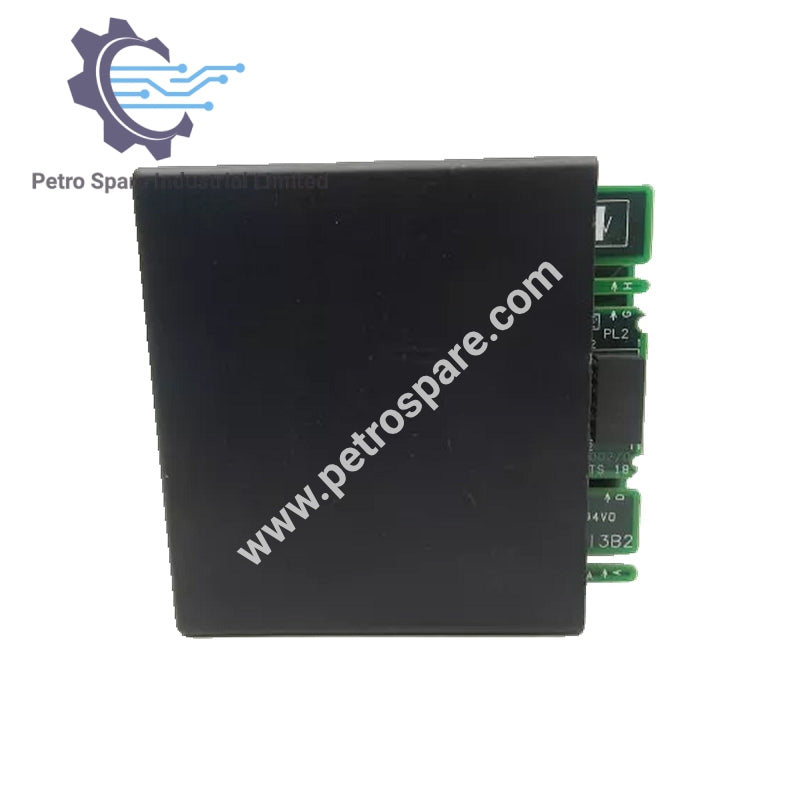

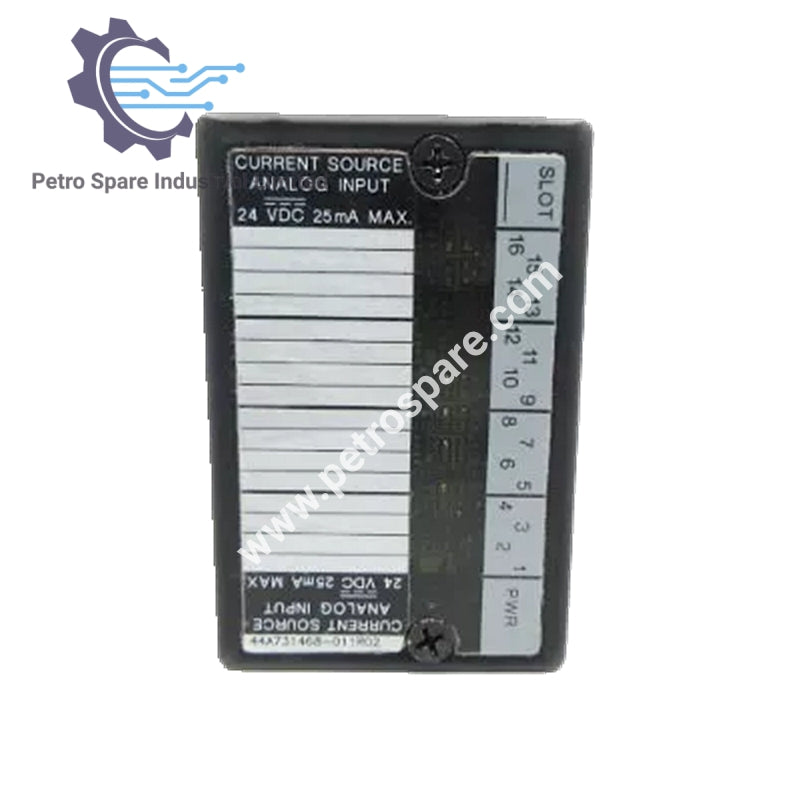

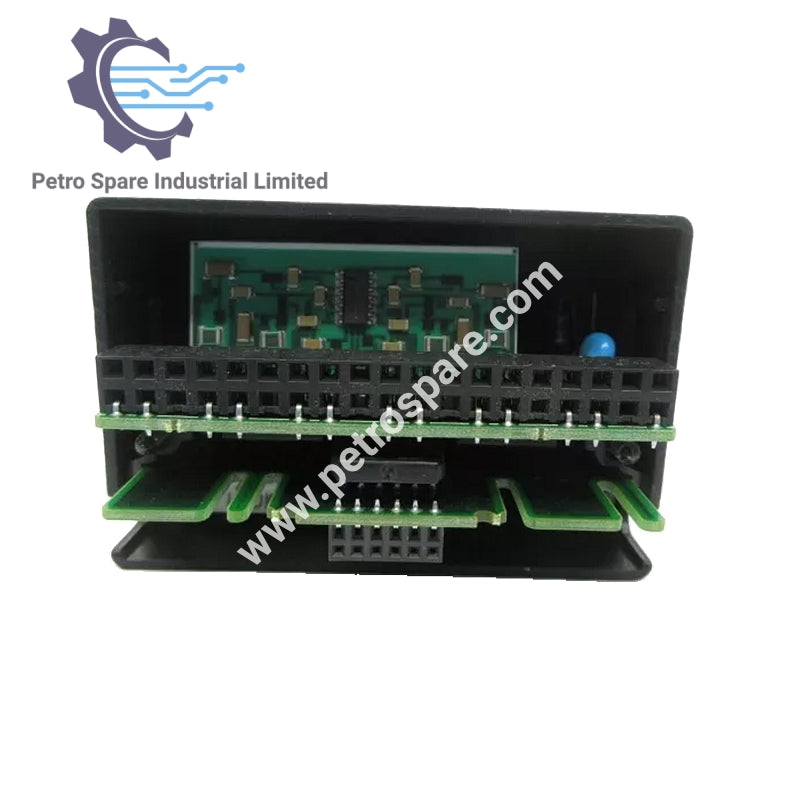

IC670ALG240

نظرة عامة

• النموذج: IC670ALG240
• النوع: وحدة إدخال مصدر التيار التناظرية
• السلسلة: التحكم الميداني
• العلامة التجارية: GE Fanuc

المواصفات

• القنوات: 16
• نطاق تيار الإدخال: 0-25 مللي أمبير
• إشارة الإدخال الاسمية: 0-20 مللي أمبير
• تكوين الأسلاك: أحادي الطرف
• التردد: 50/60 هرتز
• الدقة: 16 بت
• نطاق إشارة الإدخال: 0.0-20.48 مللي أمبير
• التموج: 10% كحد أقصى.
• أقصى تيار إدخال: 35 مللي أمبير
• رفض الوضع المشترك: 86 ديسيبل
• دقة تحويل ADC: 16 بت
• مرشح الأجهزة: RC من الدرجة الثانية
• مزود الطاقة الخارجي: 20-28 فولت تيار مستمر
• جهد الإمداد الاسمي: 24 فولت تيار مستمر
• التيار المسحوب من مزود طاقة BIU: 251 مللي أمبير كحد أقصى
• العزل من الأرض إلى المنطق: 1500 فولت متردد لمدة دقيقة واحدة؛ 250 فولت متردد مستمر
• تجميع الإدخال: مجموعة واحدة
• توصيل الحلقة: مرسل ANSI النوع 2 بسلكين؛ مرسل ANSI النوع 3 بثلاثة أسلاك

الميزات

• إدخال الإشارة: يقبل إشارات 0-20 مللي أمبير و4-20 مللي أمبير
• المعايرة: معايرة سهلة مع بيانات مخزنة في ذاكرة الفلاش
• التشخيص: إنذارات للتجاوز، الانخفاض، والأسلاك المفتوحة
• الترشيح المتقدم: ترشيح الإدخال، ترشيح الخط، وترشيح المتوسط
• رفض الوضع المشترك: 86 ديسيبل لدقة أفضل
• نطاق درجة الحرارة: 0-55 درجة مئوية
• مزود الطاقة: يتطلب 20-28 فولت تيار مستمر مع تموج 10%

التكامل

• توافق النظام: يندمج بسهولة في وحدة واجهة الحافلة ورف التوسعة
• واجهة جهاز الحقل: يعمل مع أجهزة استشعار الضغط، المستوى، التدفق، ودرجة الحرارة
• مزود حلقة التيار: يتطلب 20-28 فولت تيار مستمر

---
