HE693STG884

نظرة عامة

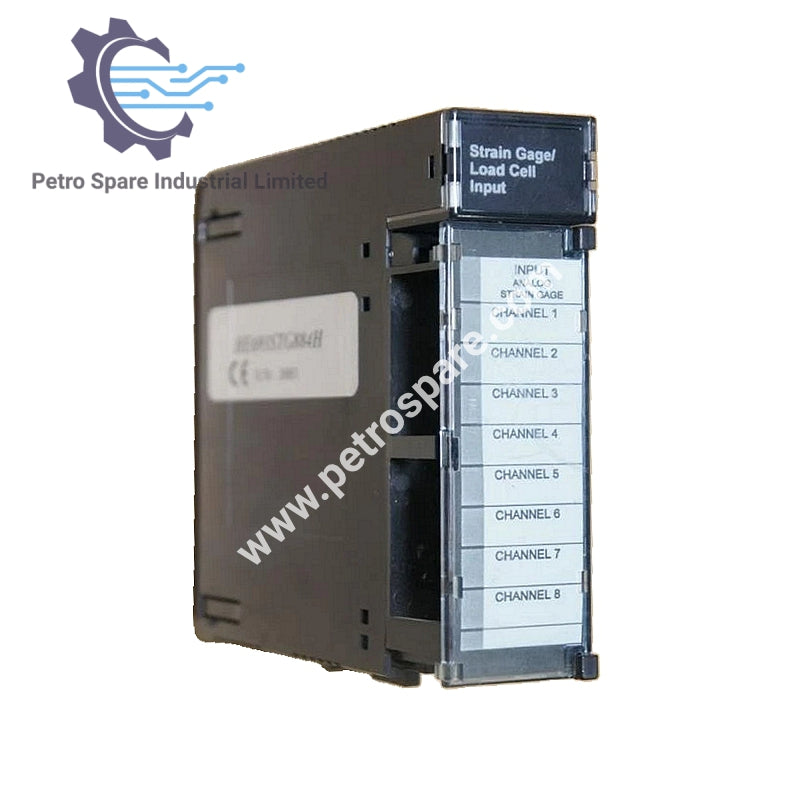

وحدة مقياس الإجهاد عالية الدقة GE Fanuc HE693STG884 Horner مصممة للقياس الدقيق لمقاييس الإجهاد الموصولة على شكل جسر مثل خلايا الحمل. توفر دقة عالية، مراقبة إثارة مستقرة، وحماية قوية للمدخلات للتطبيقات الصناعية.

المواصفات الكهربائية

• استهلاك الطاقة: تيار بدء 160 مللي أمبير عند 5 فولت تيار مستمر، 80 مللي أمبير عند 24 فولت مرحل؛ حالة ثابتة 30 مللي أمبير عند 5 فولت تيار مستمر، 25 مللي أمبير عند 24 فولت مرحل

• عدد القنوات: 8

• المداخل/المخارج المطلوبة: 8-%AI، 16-%I، 8-%AQ، 16-%Q

• مقاييس الإجهاد المدعومة: موصلة على شكل جسر (خلايا الحمل)

• نطاق الإدخال: ±25 مللي فولت، ±50 مللي فولت، ±100 مللي فولت

• الدقة: 0.8 ميكرو فولت، 1.6 ميكرو فولت، 3.2 ميكرو فولت

• مراقبة الإثارة: 10 فولت تيار مستمر

• مقاومة الإدخال: >1000 ميغا أوم

• الدقة: 0.03%

تصنيفات الجهد

• أقصى إدخال عادي: 100 مللي فولت

• أقصى إدخال آمن: ±35 فولت تيار مستمر أو متردد

أداء التحويل

• نوع المحول التناظري إلى الرقمي: تكاملي

• معدل المحول التناظري إلى الرقمي: 35 قناة في الثانية

تصنيفات البيئة

• درجة حرارة التشغيل: 0–60 درجة مئوية

• الرطوبة النسبية: 5–95% بدون تكاثف

---
