FTA-T-17

نظرة عامة على المنتج

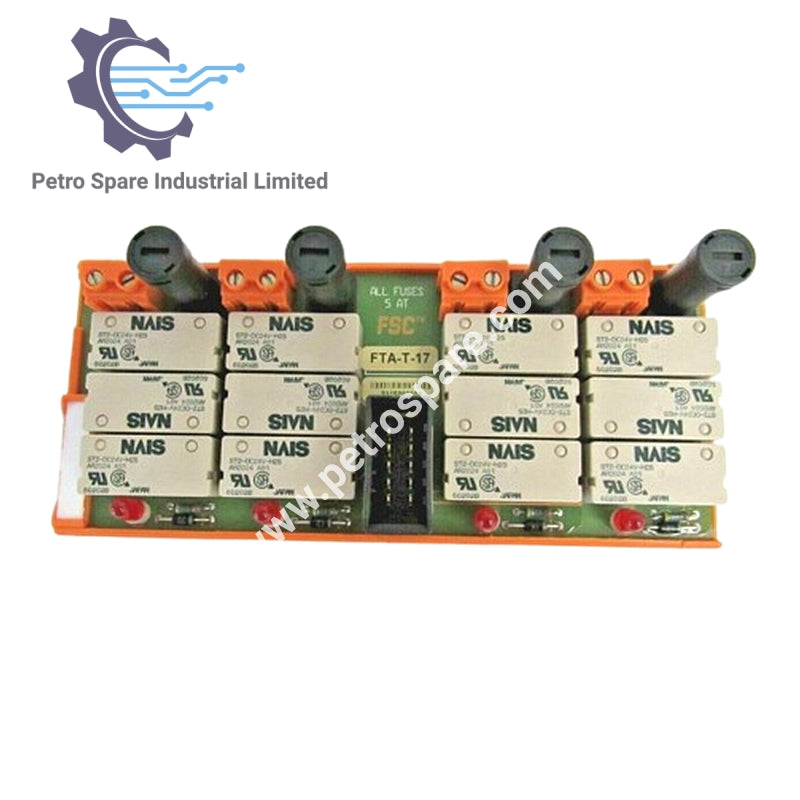

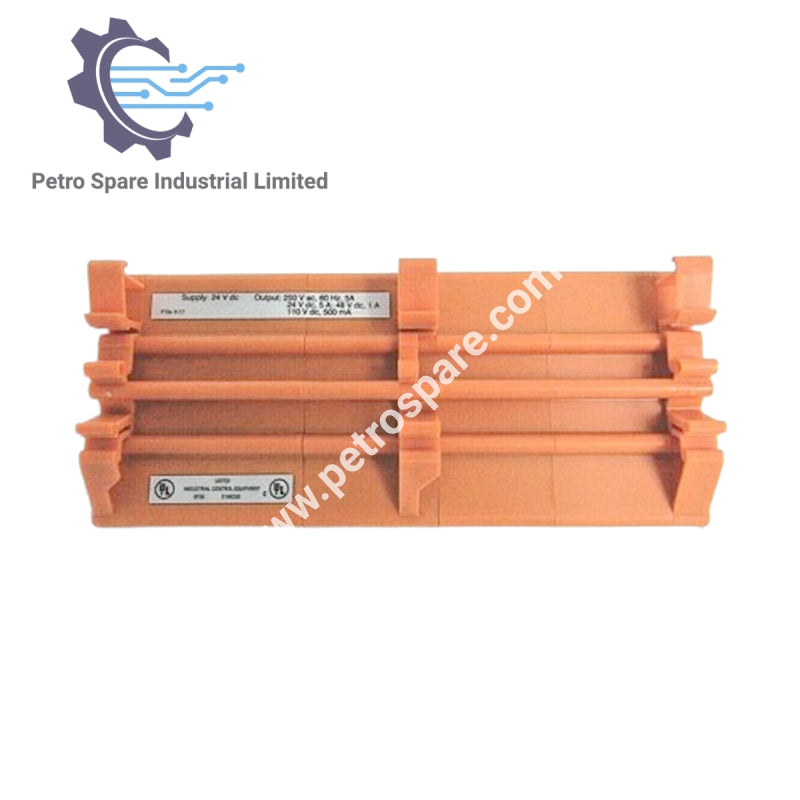

ال FTA-T-17 هو مخرج رقمي (ريليه) من Honeywell FTA مع 4 قنوات، مصمم لتطبيقات AK5/6.

خصائص الإدخال

• جهد الإدخال الاسمي: 24 فولت تيار مستمر

• أقصى جهد إدخال: 36 فولت تيار مستمر

• جهد التقاط الريليه: 19.2 فولت تيار مستمر

• تيار الإدخال: ~35 مللي أمبير عند 24 فولت تيار مستمر

تصنيفات المخرج

• عدد القنوات: 4

• أقصى تيار مخرج: 5 أمبير

• أدنى تيار مخرج: 1 مللي أمبير عند 5 فولت

• أقصى جهد مخرج: 250 فولت تيار متردد / 250 فولت تيار مستمر

• أقصى حمل متبدل: 1250 فولت أمبير / 150 واط

بيانات تلامس الريليه

• أقصى تيار: 8 أمبير

• أقصى جهد متبدل: 250 فولت تيار متردد / 250 فولت تيار مستمر

• أقصى حمل متبدل: 2000 فولت أمبير / 150 واط

• أقصى تردد تبديل: 20 هرتز

• العمر المتوقع (كهربائي): 100,000 عملية

• العمر المتوقع (ميكانيكي): 10,000,000 عملية

• مادة التلامس: طلاء ذهبي فوق سبيكة فضية

تفاصيل الفيوز

• التصنيف: 5 أمبير تيار متردد (بطيء الفعل)

• الحجم: 5 × 20 مم (0.2 × 0.78 بوصة)

الأبعاد الميكانيكية

• الحجم (مم): 160 × 70 × 60 (طول × عرض × ارتفاع)

• الحجم (بوصة): 6.30 × 2.76 × 2.36 (طول × عرض × ارتفاع)

• قضبان DIN: TS32 / TS35 × 7.5

• طول القضيب المستخدم: 161 مم (6.34 بوصة)

تفاصيل الاتصال

• نوع التوصيل: أطراف براغي

• أقصى قطر سلك: 2.5 مم² (AWG 14)

• طول العزل: 7 مم (0.28 بوصة)

• عزم الشد: 0.5 نيوتن متر (0.37 قدم-رطل)

العزل والبيئة

• العزل: الملف إلى التلامس 3750 فولت تيار متردد، التلامس إلى التلامس 1200 فولت تيار متردد

• درجة حرارة البيئة: –5°C إلى +60°C (23°F إلى 140°F)

---
