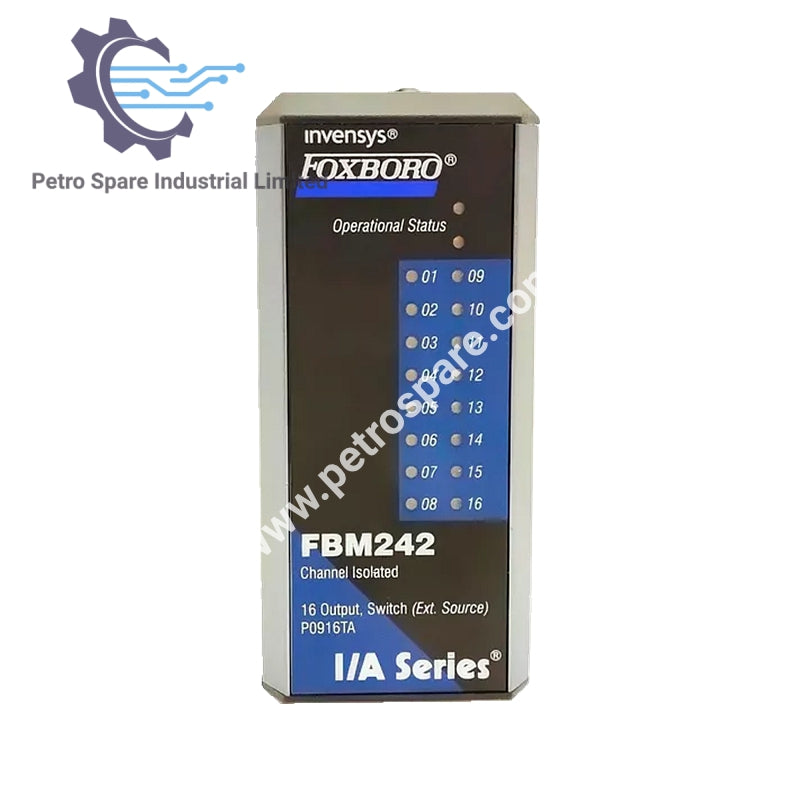

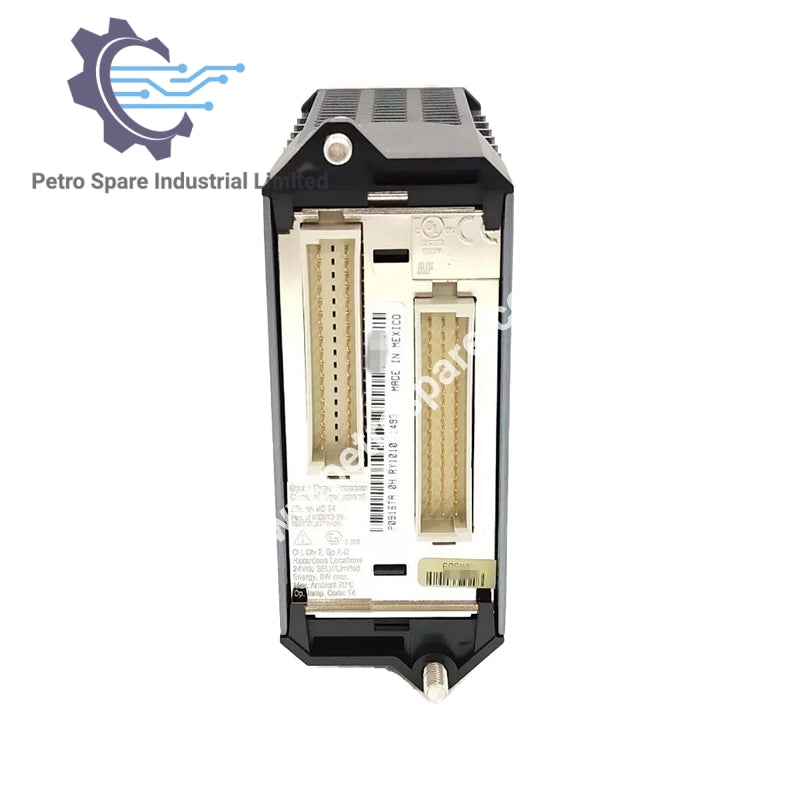

FBM242 P0916TA

نظرة عامة

Foxboro FBM242 P0916TA هو وحدة واجهة إخراج منفصلة مع 16 قناة معزولة، مصممة للتحكم الموثوق في الإخراج المستمر.

مواصفات الإخراج

• القنوات: 16 معزولة
• الجهد المطبق: 15 إلى 60 فولت تيار مستمر (كحد أقصى)
• تيار الحمل: 2.25 أمبير (كحد أقصى لكل قناة)
• تيار الحمل اللحظي:
  • 8 أمبير (كحد أقصى لمدة 20 مللي ثانية لكل قناة عند 30 درجة مئوية)
  • 6.4 أمبير (كحد أقصى لمدة 20 مللي ثانية لكل قناة عند 70 درجة مئوية)
• انخفاض جهد الحالة التشغيلية: 0.2 فولت (كحد أقصى عند 2.25 أمبير)
• تيار التسرب في الحالة غير التشغيلية: 0.1 مللي أمبير (كحد أقصى)

الاتصال

• Fieldbus: وحدة Fieldbus مكررة بسرعة 2 ميجابت في الثانية، تتواصل مع FCM أو FCP المرتبط

متطلبات الطاقة

• جهد الإدخال: 24 فولت تيار مستمر (+5%، -10%)
• استهلاك الطاقة: 3 واط (كحد أقصى عند 24 فولت تيار مستمر)
• تبدد الحرارة: 6.5 واط (كحد أقصى عند 24 فولت تيار مستمر، مع جميع المخارج عند 1.5 أمبير لكل منها)

أرقام الأجزاء

• الوحدة: P0916TA

الأبعاد والوزن

• الارتفاع: 102 مم (4 إنش)، 114 مم (4.5 إنش، مع ألسنة التثبيت)
• العرض: 45 مم (1.75 إنش)
• العمق: 104 مم (4.11 إنش)
• الوزن: 284 جرام (حوالي 10 أونصات)

---
