3664

نظرة عامة

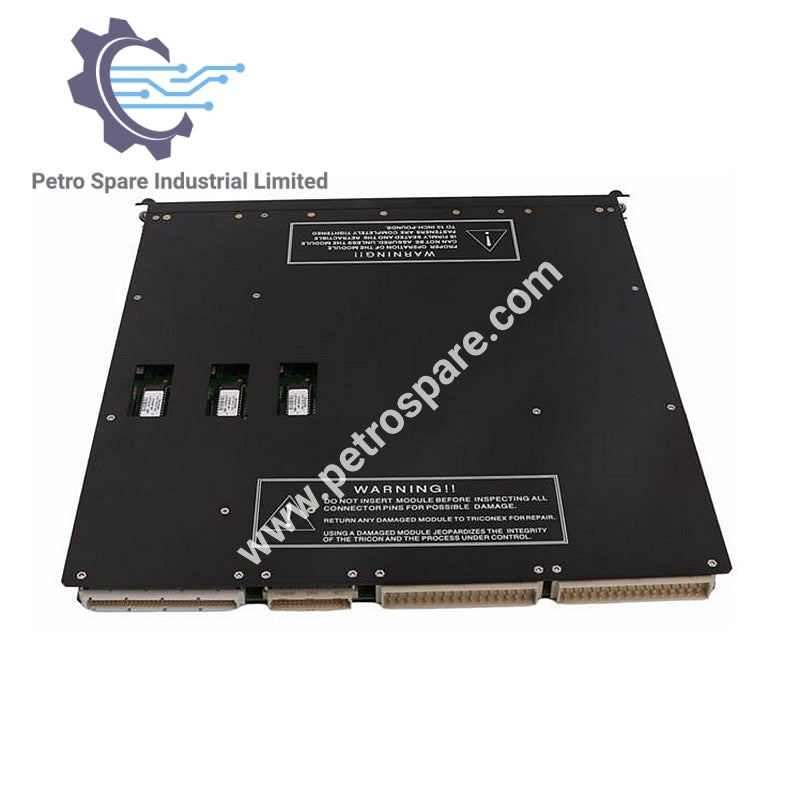

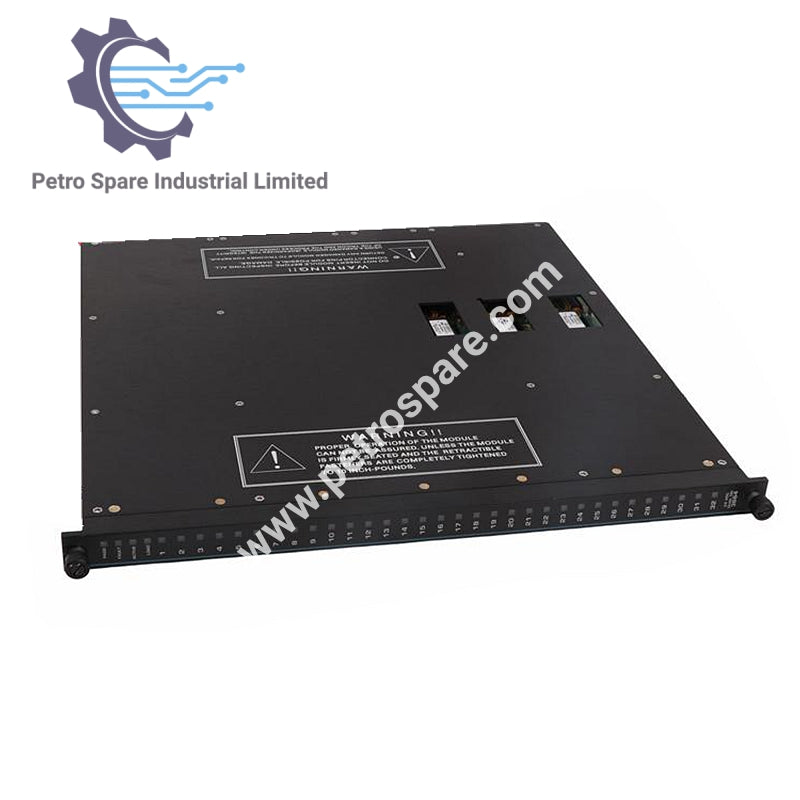

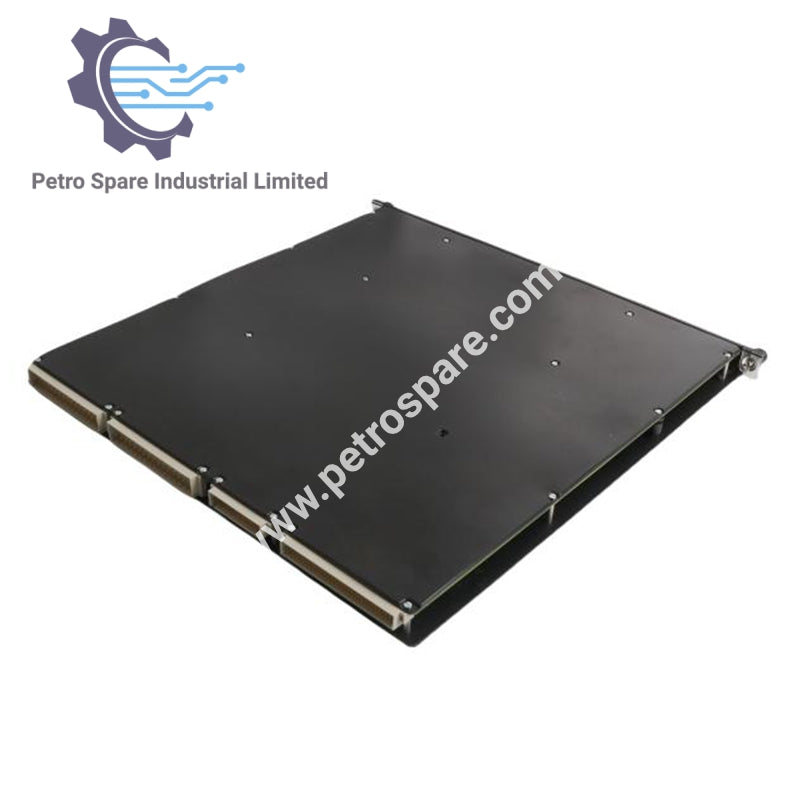

ال 3664 هو وحدة إخراج رقمية من Triconex مصممة لمخرجات معزولة بصريًا ومشتركة مع 32 إشارة، مثالية لبرامج التحكم التي تعتمد على إلغاء التنشيط للتشغيل.

خصائص المخرج

• الجهد الاسمي: 24 فولت تيار مستمر

• نطاق الجهد: 16-30 VDC

• الجهد الأقصى: 36 فولت تيار مستمر

• هبوط الجهد: < 1.5 فولت تيار مستمر، نموذجي

• تصنيفات التيار، الحد الأقصى: 2 أمبير لكل نقطة، 10 أمبير تيار مفاجئ لكل 10 مللي ثانية

• تسرب الحمل: 2 مللي أمبير كحد أقصى

الطاقة والحماية

• حمل وحدة الطاقة: < 10 واط

• عزل النقطة: 1,500 فولت تيار مستمر كحد أدنى

• الصمامات (على التوصيل الميداني): غير متوفر—حماية ذاتية

التشخيص والمؤشرات

• مؤشرات التشخيص:

• حالة التشغيل أو الإيقاف: 1 لكل نقطة

• حالة الوحدة: ناجح، خطأ، نشط

• إنذار ميداني: الحمل/الصمام

معلومات إضافية

• التيار الحالي: 10 أمبير تيار مفاجئ لكل 10 مللي ثانية

---
