1SVR427036R0000

نظرة عامة

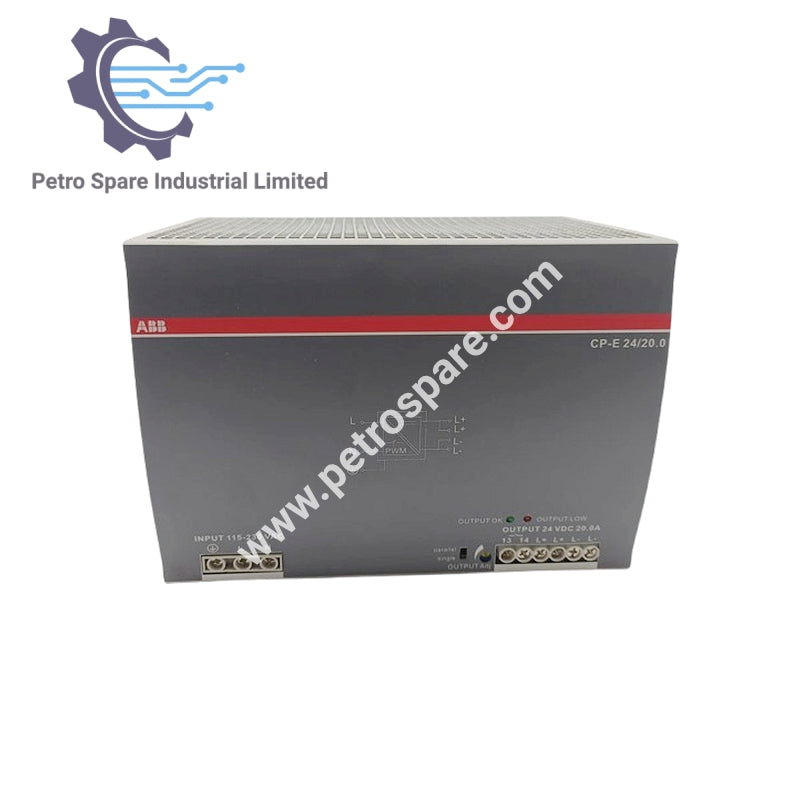

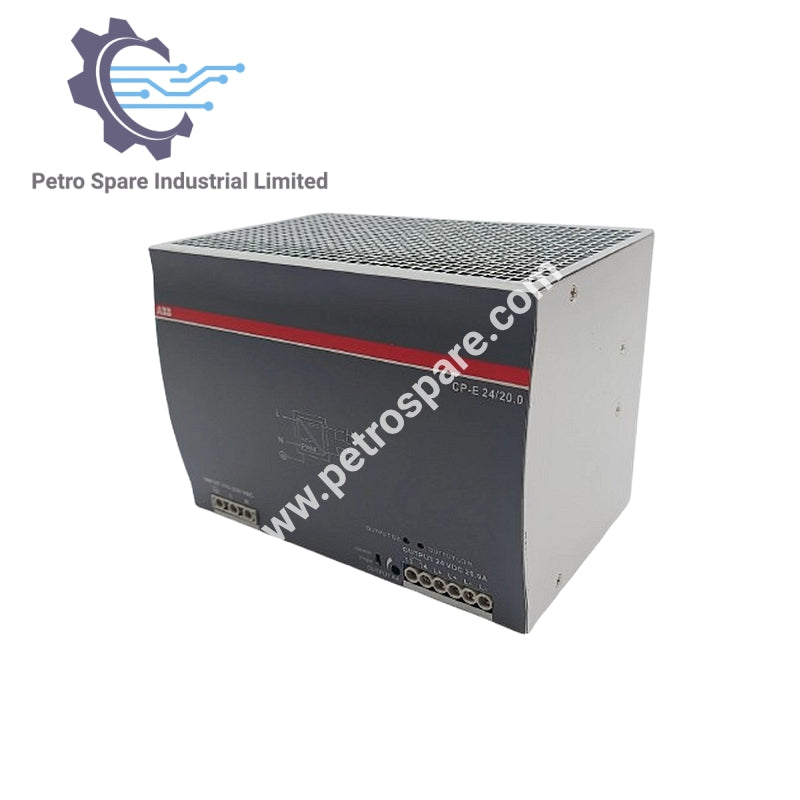

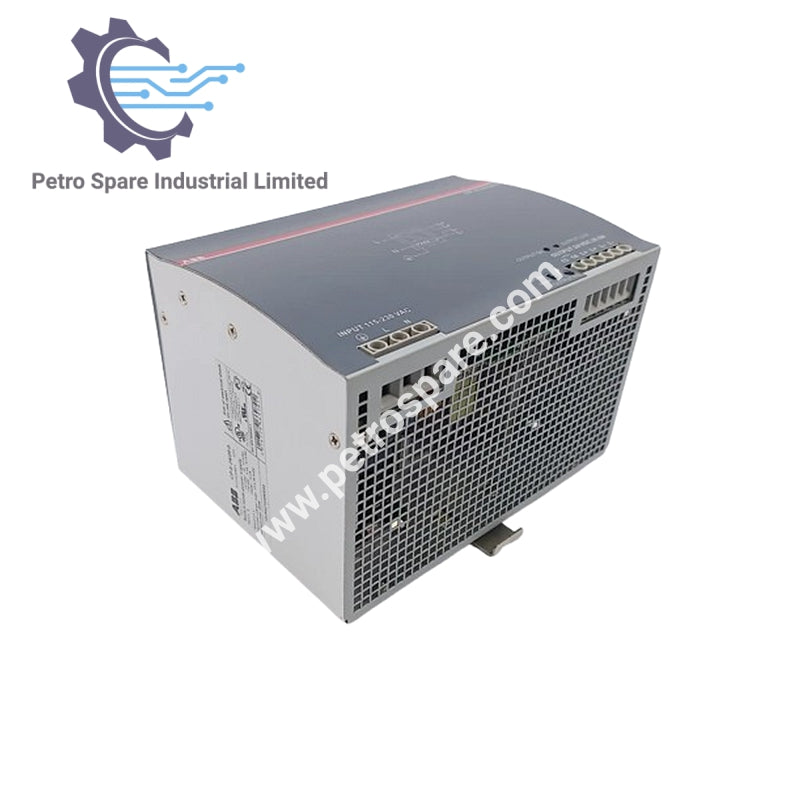

CP-E 24/20.0 هو مصدر طاقة بتحويل وضع أحادي الطور من ABB، يوفر 24 فولت تيار مستمر عند 20 أمبير مع توافق واسع لجهد الإدخال ومخرج قابل للتعديل.

المواصفات الكهربائية

• نطاق جهد الإدخال: 90–264 فولت تيار متردد / 120–375 فولت تيار مستمر

• جهد الإدخال المقنن: 115 / 230 فولت تيار متردد

• التردد المقنن: 50 هرتز (47–63 هرتز)

• جهد الإخراج: 24 فولت تيار مستمر (قابل للتعديل من 22.5 إلى 28.5 فولت)

• تيار الإخراج: 20 أمبير

• قدرة الإخراج: 480 واط

• خاصية الإخراج: منحنى U/I

• جهد تحمل النبضة:

• دائرة الإدخال/الإخراج: 4 ك.ف

• الإدخال/PE: 2.5 ك.ف

• الإدخال/جهة تلامس المرحل: 4 ك.ف

• الإخراج/PE: 0.5 ك.ف

• جهد العزل المقنن (Ui):

• الإدخال/الإخراج: 300 فولت

• الإدخال/PE: 300 فولت

• الإدخال/جهة تلامس المرحل: 300 فولت

• الإخراج/PE: 50 فولت

البيانات الميكانيكية

• العرض: 175 مم

• الارتفاع: 123.6 مم

• العمق: 123.6 مم

• الوزن: 1.85 كجم

• التركيب: سكة DIN TH35-15 أو TH35-7.5 (IEC 60715)

• موضع التركيب: 1 (عمودي)

• الحد الأدنى لمسافة التركيب: 25 مم (أفقي وعمودي من اللوحة الموصلة ونفس نوع الجهاز)

الأسلاك والاتصالات

• سعة أسلاك الإدخال: مرن 0.2–4 مم²، صلب 0.2–6 مم²

• سعة أسلاك الإخراج: مرن 0.2–4 مم²، صلب 0.2–6 مم²

• عزم الشد: الإدخال 1 نيوتن·م، الإخراج 0.62 نيوتن·م

• طول تجريد السلك: 8 مم

• المفك الموصى به: PH2

البيئة

• درجة حرارة التشغيل: -40 إلى +70 درجة مئوية

• درجة حرارة التخزين: -40 إلى +85 درجة مئوية

• أقصى ارتفاع للتشغيل: 5000 متر

• درجة الحماية: IP20 (الغلاف والأطراف)

• درجة التلوث: 2

ميزات إضافية

• يمكن توصيل حتى 3 وحدات بالتوازي لزيادة السعة

• وحدة تكرار اختيارية متاحة

---
