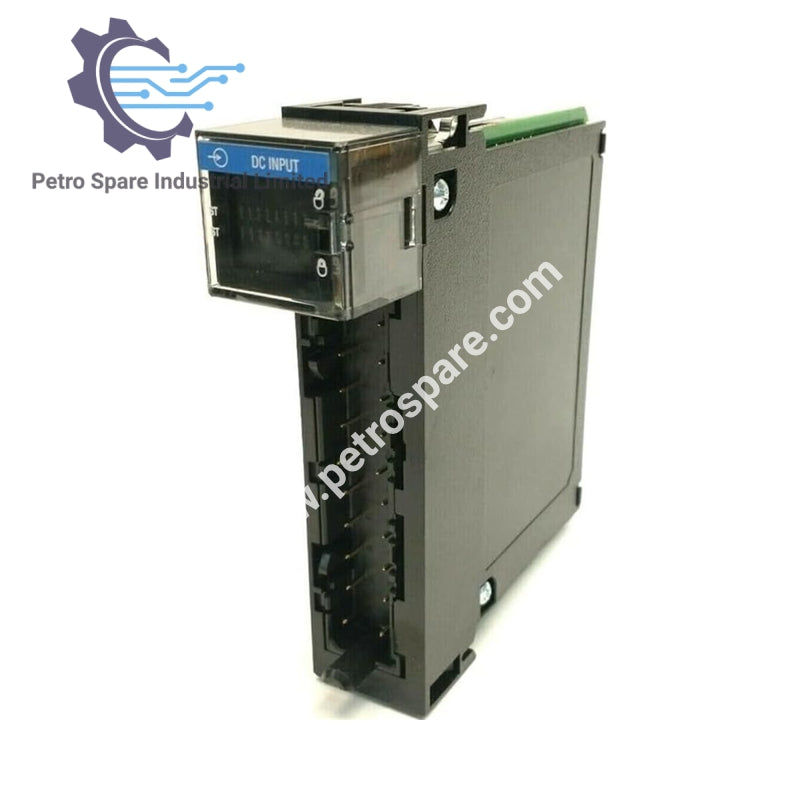

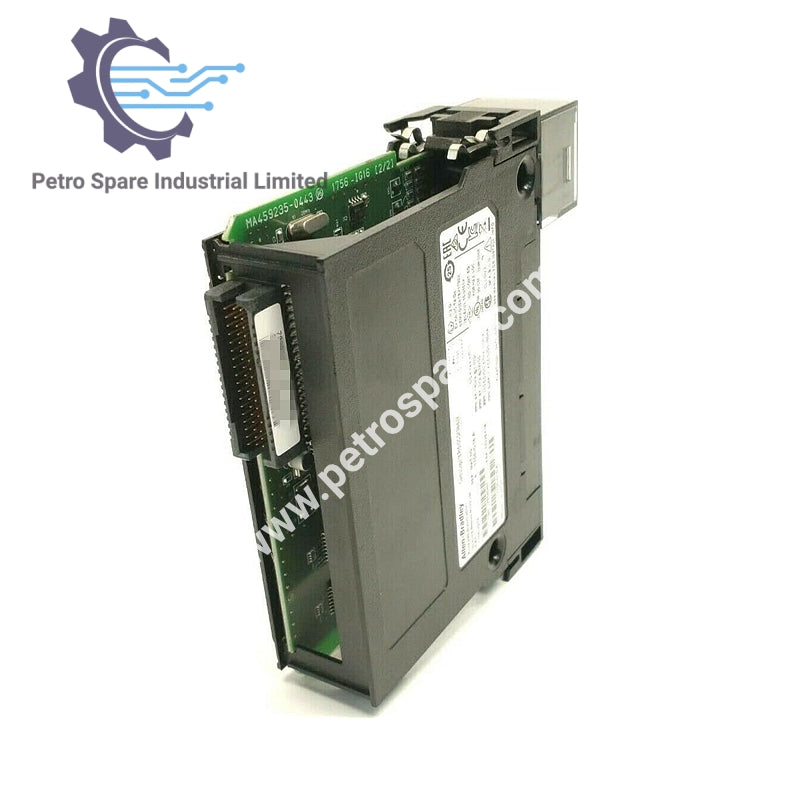

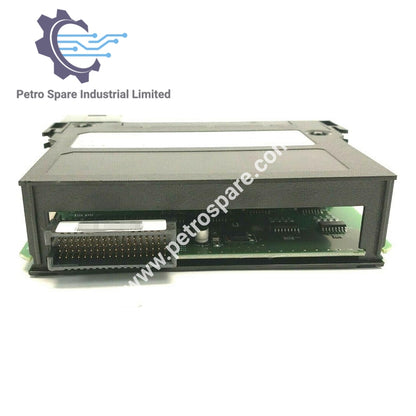

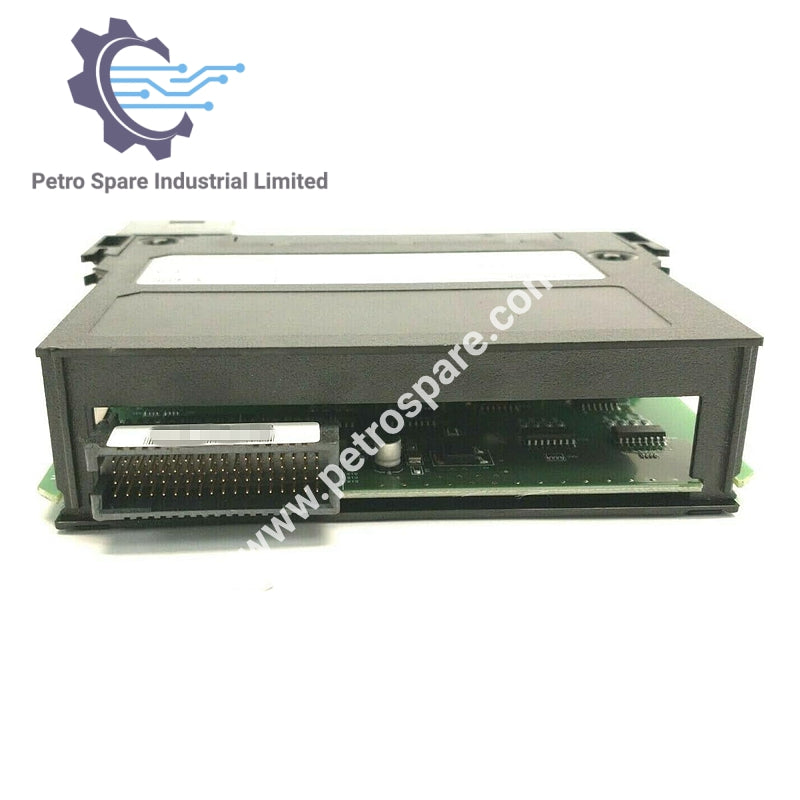

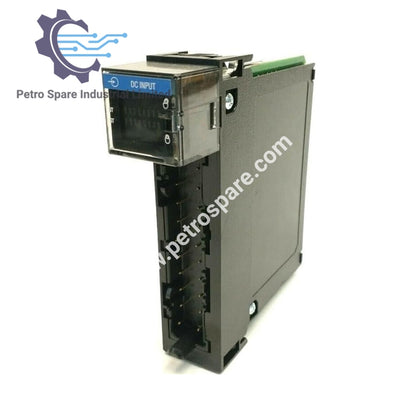

1756-IH16I

الوصف

1756-IH16I هو وحدة إدخال رقمية معزولة لأنظمة ControlLogix، يتميز بـ 16 مدخلاً معزولاً بشكل فردي وعزل لكل نقطة.

معلومات عامة

• العلامة التجارية: Allen-Bradley

• السلسلة: ControlLogix

• نوع الوحدة: وحدة إدخال رقمية معزولة

المواصفات

• المدخلات: 16 نقطة معزولة بشكل فردي

• جهد الإدخال: 125 فولت تيار مستمر مصدر-مصرف

• نطاق جهد التشغيل: 90-146 فولت تيار مستمر

• زمن تأخير الإدخال: 6 مللي ثانية بالإضافة إلى زمن الفلتر المختار

• التيار التشغيلي الأدنى: 1 مللي أمبير عند 90 فولت تيار مستمر

• التيار التشغيلي الأقصى: 3 مللي أمبير عند 146 فولت تيار مستمر

• التيار الأقصى للإدخال (حالة الإيقاف): 0.8 مللي أمبير

• فقدان الطاقة (الأقصى): 5 واط عند 60 درجة مئوية

• تيار اللوحة الخلفية (5 فولت): 125 مللي أمبير

• تيار اللوحة الخلفية (24 فولت): 3 مللي أمبير

الخصائص الفيزيائية والبيئية

• كتل المحطات القابلة للإزالة: 1756-TBCH, 1756-TBS6H

• التيار الأقصى للتدفق: 250 مللي أمبير

• التبديد الحراري: 17.05 وحدة حرارية بريطانية/ساعة

• العزل المستمر: 250 فولت بين المدخلات

• نطاق جهد الحالة التشغيلية:

• 90-146 فولت تيار مستمر عند 30 درجة مئوية (16 قناة مفعلة)

• 90-125 فولت تيار مستمر عند 60 درجة مئوية (16 قناة مفعلة)

• 90-132 فولت تيار مستمر عند 55 درجة مئوية (14 قناة مفعلة)

• 90-146 فولت تيار مستمر عند 50 درجة مئوية (12 قناة مفعلة)

---
