1SAP220900R0001

الوصف

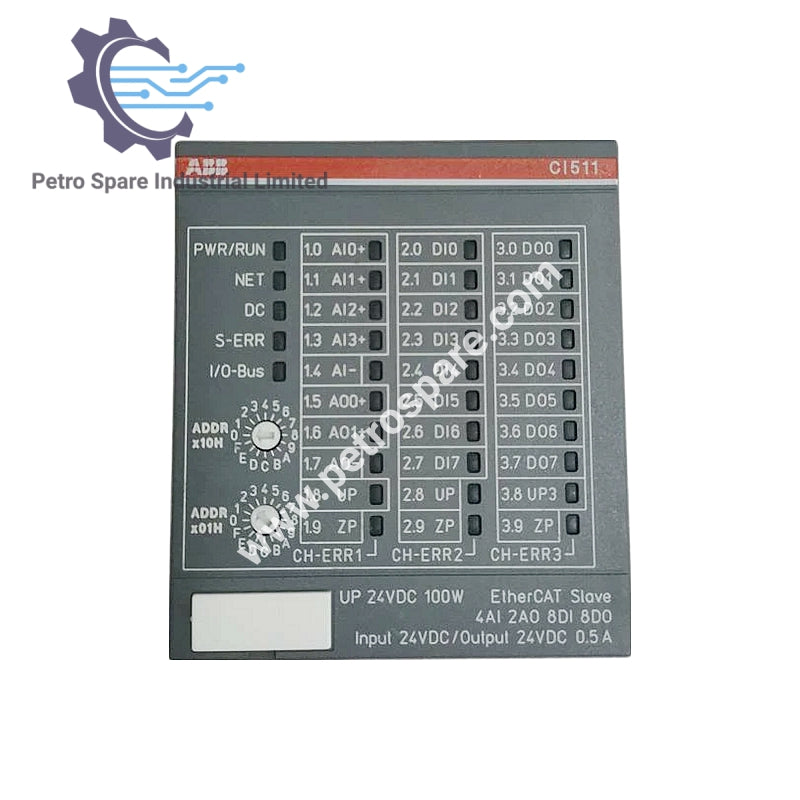

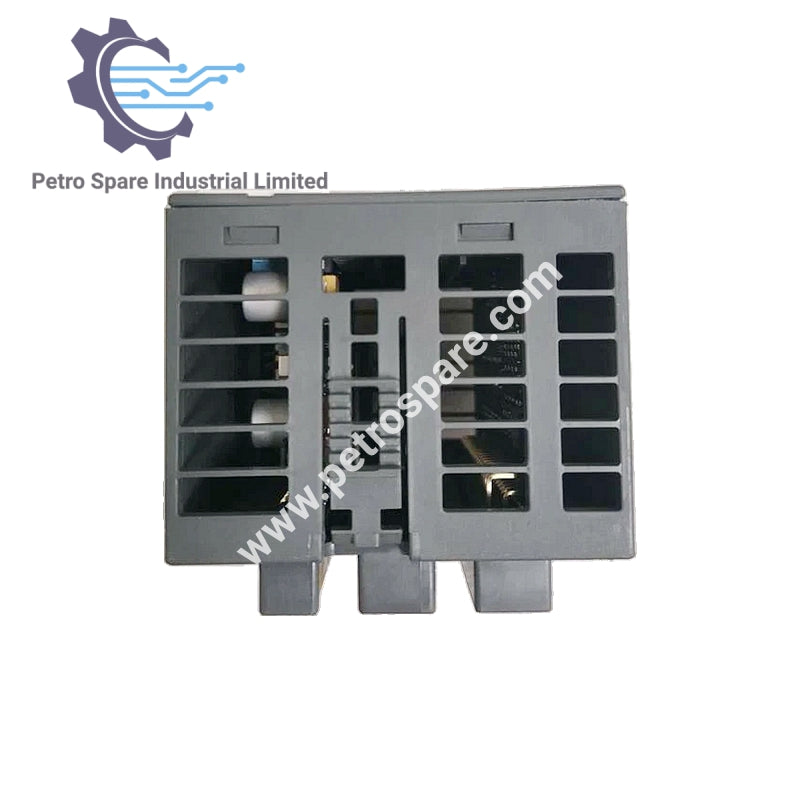

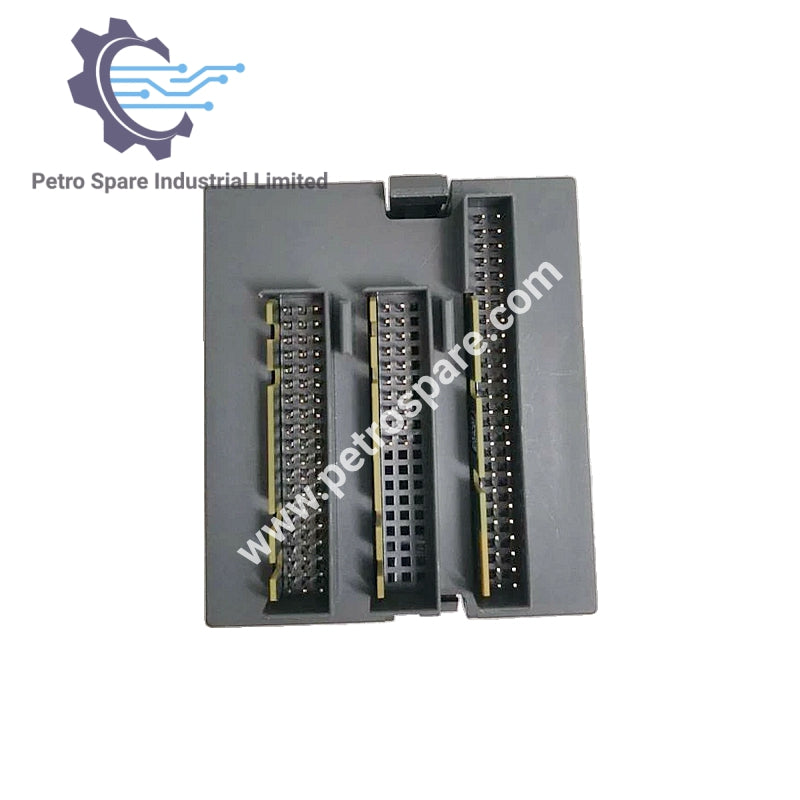

يُعد ABB CI511-ETHCAT (1SAP220900R0001) وحدة واجهة جهاز تابع EtherCAT من سلسلة S500، مصممة لتطبيقات الإدخال/الإخراج الموزعة. يدعم قنوات الإدخال/الإخراج التناظرية والرقمية ووظيفة مفتاح الكامة، ويمكن توسيعه حتى 10 وحدات إدخال/إخراج إضافية.

الاتصال والواجهات

• البروتوكول: جهاز تابع EtherCAT

• واجهات الأجهزة:

  • إيثرنت صناعي: 2 منفذ

  • RS-232 / RS-422 / RS-485 / USB / لاسلكي: غير مدعوم

تكوين الإدخال/الإخراج

• المداخل التناظرية: 4 قنوات (جهد، تيار، RTD)

• المخارج التناظرية: 2 قناة (جهد، تيار)

• المداخل الرقمية: 8 قنوات (24 فولت تيار مستمر)

• المخارج الرقمية: 8 قنوات (24 فولت تيار مستمر، 0.5 أمبير)

• المداخل/المخارج القابلة للتكوين: لا يوجد

• وظيفة مفتاح الكام: مدعوم

الخصائص الكهربائية

• نوع جهد الإدخال: تيار مستمر

• نطاق جهد الإدخال: 24 فولت تيار مستمر

• تيار الإدخال: 5 مللي أمبير

• نوع الخرج: ترانزستور

• نطاق جهد الخرج: 20.4 إلى 28.8 فولت تيار مستمر

• تيار الخرج: 0.5 أمبير

• زمن التأخير (τ): 0.1 إلى 32 مللي ثانية

• جهد الإمداد: 20.4 إلى 28.8 فولت تيار مستمر

الأبعاد

• الارتفاع: 76 مم

• العرض: 67.5 مم

• العمق: 62 مم

الوزن

• الوزن الصافي: 0.138 كجم

الحماية

• درجة الحماية: IP20

---
