1794-IE12

نظرة عامة

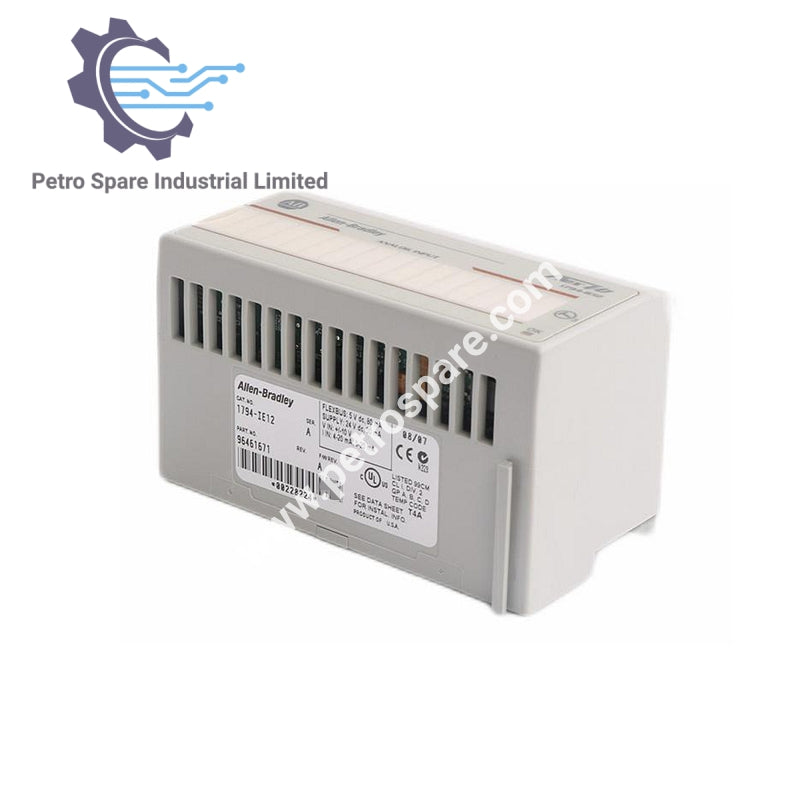

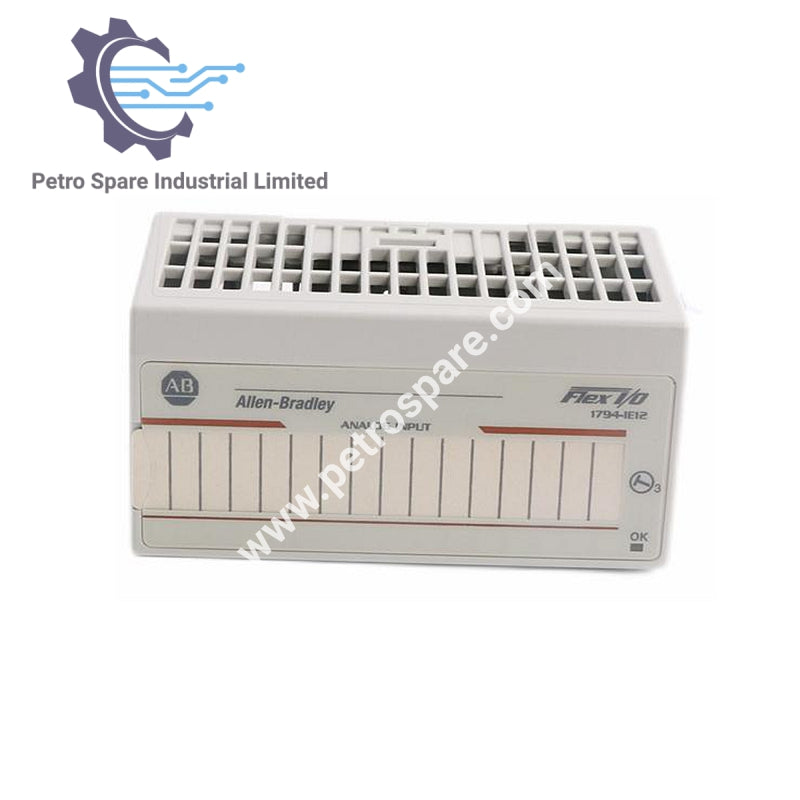

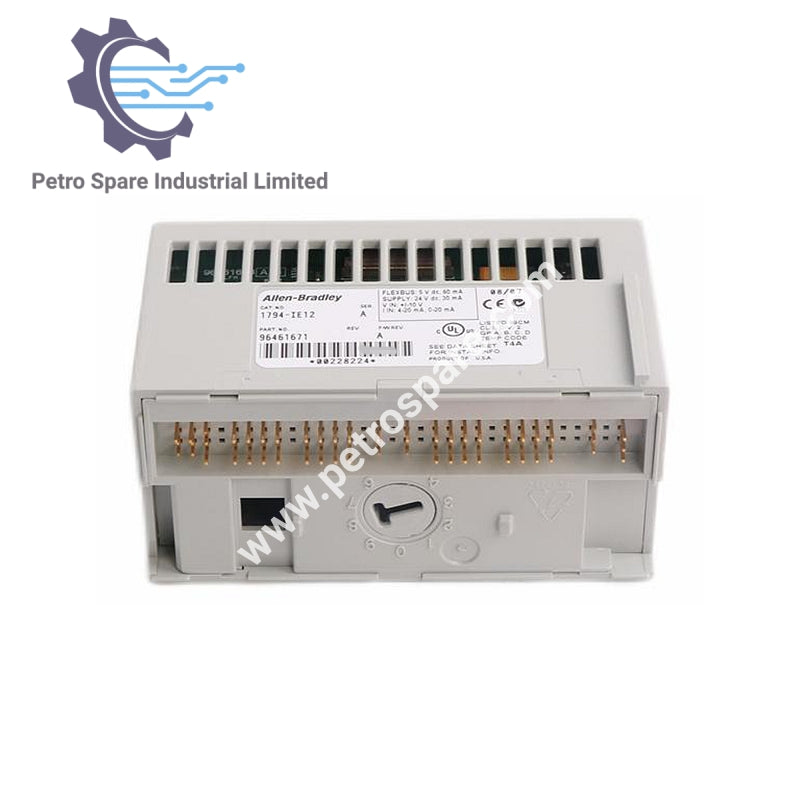

1794-IE12 هو وحدة إدخال تناظرية عالية الكثافة من نوع Flex I/O من Allen-Bradley مع 12 مدخل أحادي الطرف ودقة 16 بت.

---

معلومات عامة

• نوع المنتج: وحدة تناظرية عالية الكثافة Flex I/O

• رقم الجزء: 1794-IE12

• التركيب: سكة DIN

• قاعدة الطرفية: 1794-TB3G، 1794-TB3GS

• المؤشرات: 1 LED طاقة/حالة أخضر/أحمر

---

المدخلات وأنواع الإشارة

• عدد المدخلات: 12 (أحادي الطرف)

• أنواع المدخلات: 0–20 مللي أمبير، 4–20 مللي أمبير، ±10 فولت تيار مستمر، 0–10 فولت تيار مستمر

• الدقة: 16 بت مكمل ثنائي

• الدقة (الفولتية): 320 ميكرو فولت/العد

• الدقة (التيار): 0.641 ميكرو أمبير/العد

• الدقة: ±0.1% من المدى الكامل عند 25 درجة مئوية

• نوع التحويل: تقريب متتالي

• معدل التحويل: 8.0 مللي ثانية (جميع القنوات)

---

الطاقة والتيار

• تيار FlexBus: 80 مللي أمبير

• الإمداد الخارجي (الاسمي): 24 فولت تيار مستمر

• نطاق الإمداد الخارجي: 10.0–31.2 فولت تيار مستمر (تموج 5% تيار متردد)

• فقدان الطاقة: 1.2 واط كحد أقصى عند 31.2 فولت تيار مستمر

• فقدان الحرارة: 4.1 وحدة حرارية بريطانية/ساعة كحد أقصى عند 31.2 فولت تيار مستمر

---

البيئة والفيزيائية

• تصنيف درجة الحرارة: –20 إلى 60 درجة مئوية

• جهد العزل: 50 فولت مستمر

• الصدمات: 30 ج

• الاهتزاز: 5 ج عند 10–500 هرتز

• حجم السلك: بناءً على قاعدة الطرفية المستخدمة

---
