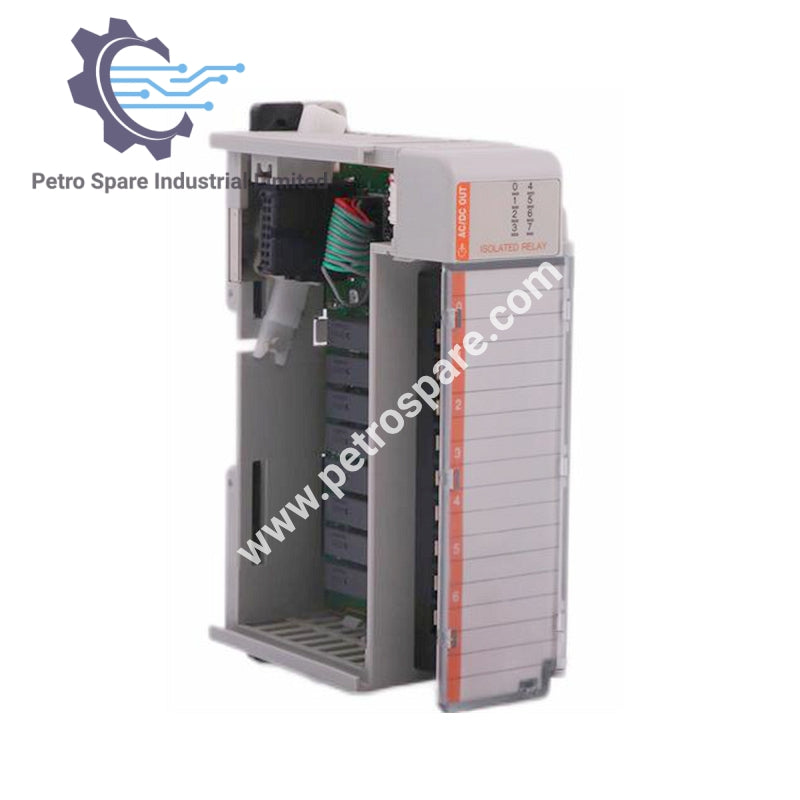

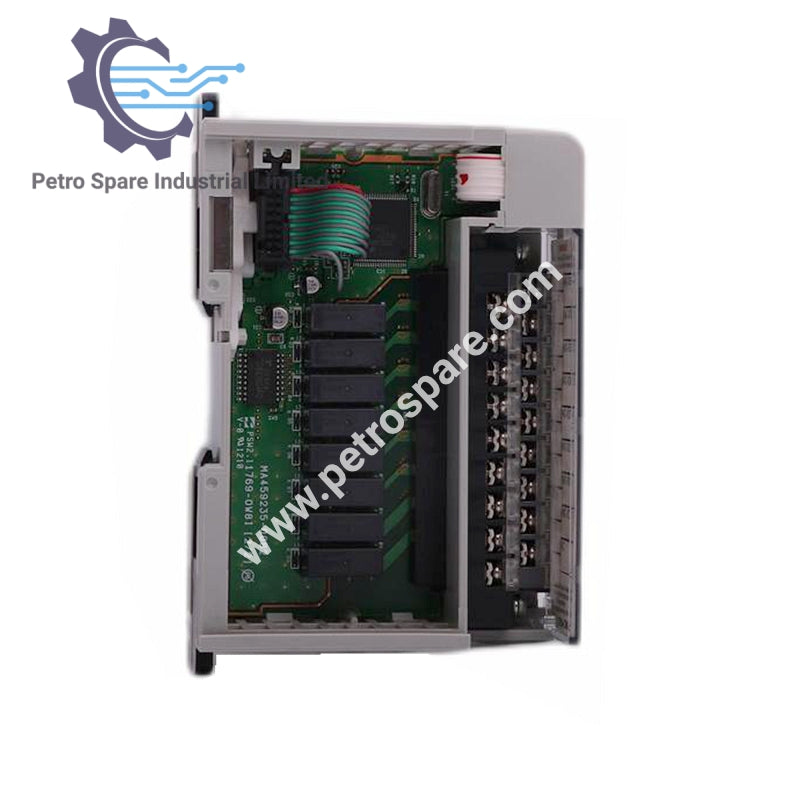

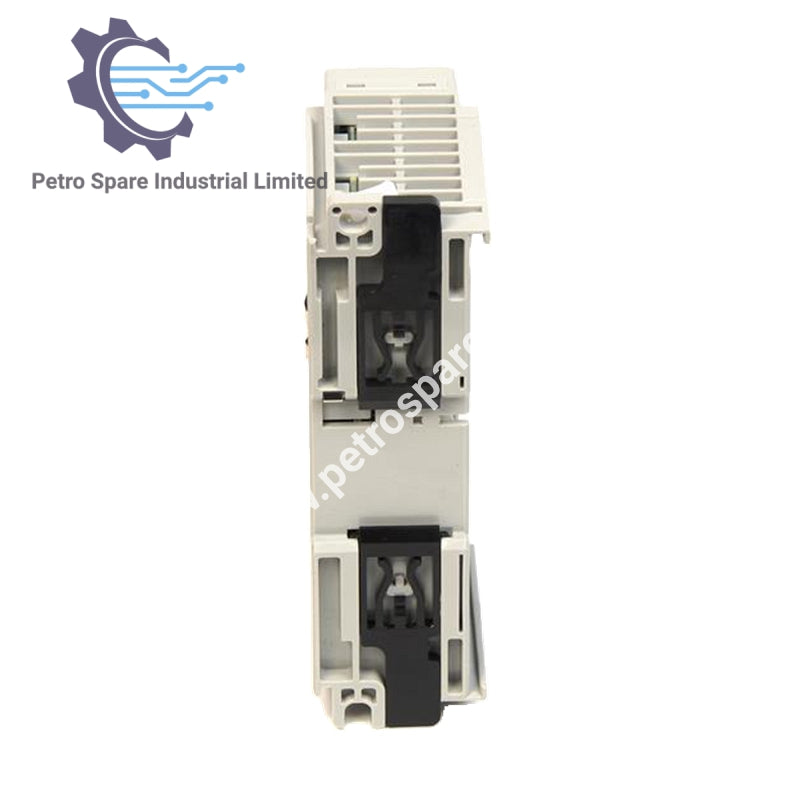

1769-OW8I

نظرة عامة

• النموذج: 1769-OW8I
• النوع: وحدة توسيع الإدخال/الإخراج المدمجة
• الفئة: وحدة إخراج منفصلة
• خط الإنتاج: CompactLogix
• الشركة المصنعة: Rockwell Automation / Allen-Bradley
• التوافق: متحكمات MicroLogix 1500 و CompactLogix

المواصفات الرئيسية

• المخارج: 8 قنوات مرحل من النوع A معزولة بشكل فردي
• جهد التشغيل: 5 - 265 فولت تيار متردد / 5 - 125 فولت تيار مستمر
• تأخير الإشارة (تشغيل): 10 مللي ثانية
• سحب التيار من الناقل:
  • 125 مللي أمبير عند 5 فولت
  • 100 مللي أمبير عند 24 فولت
• تبديد الحرارة: 2.83 واط

الأبعاد

• الارتفاع: 118 مم
• العمق: 87 مم
• العرض: 35 مم

التفاصيل الكهربائية

• حجم السلك:
  • صلب: 22 إلى 14 AWG
  • مجدول: 22 إلى 16 AWG
• التركيب: تركيب على سكة DIN أو على لوحة
• مزود الطاقة: متوافق مع 1769-PA2، 1769-PB2، 1769-PA4، 1769-PB4

معلومات عامة

• السلسلة: A و B
• نوع الإدخال/الإخراج: تلامس (مرحل)
• كابل الاتصال: 8 نقاط
• فئة الجهد: مرحل عادي مفتوح AC/DC

---
