1756-CN2R

نظرة عامة

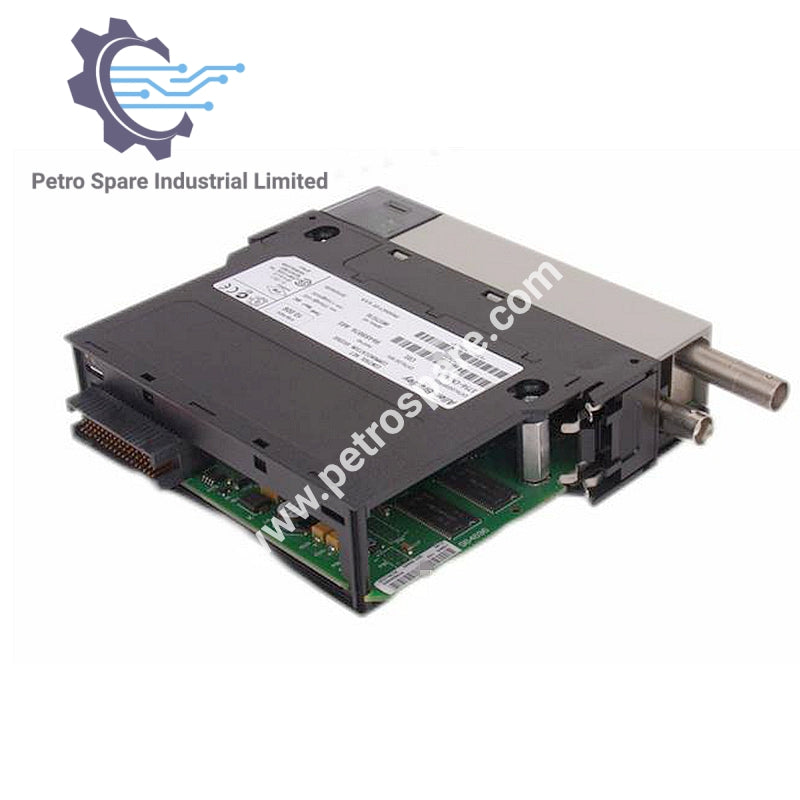

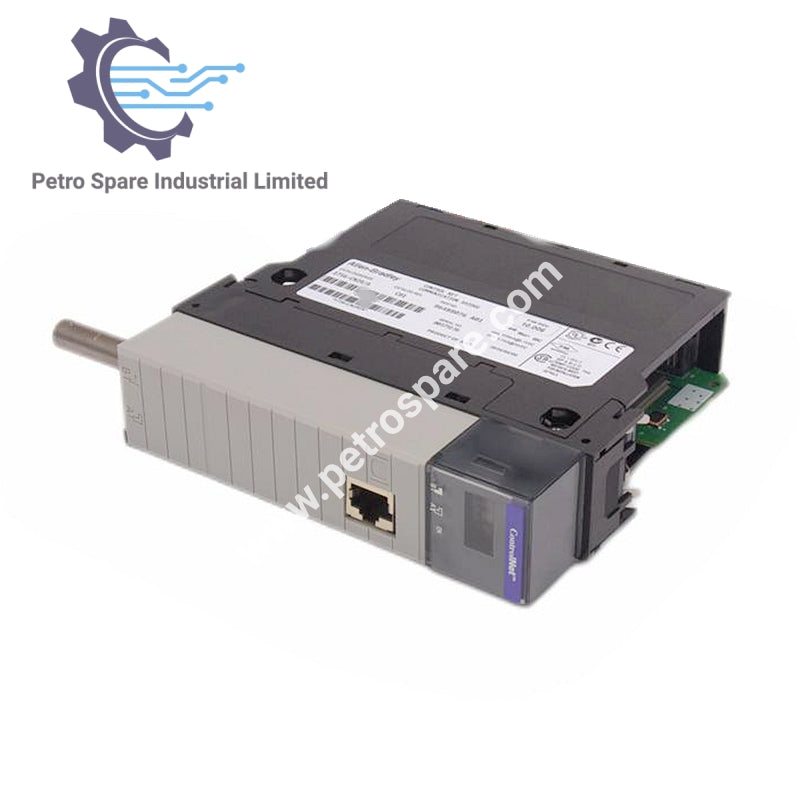

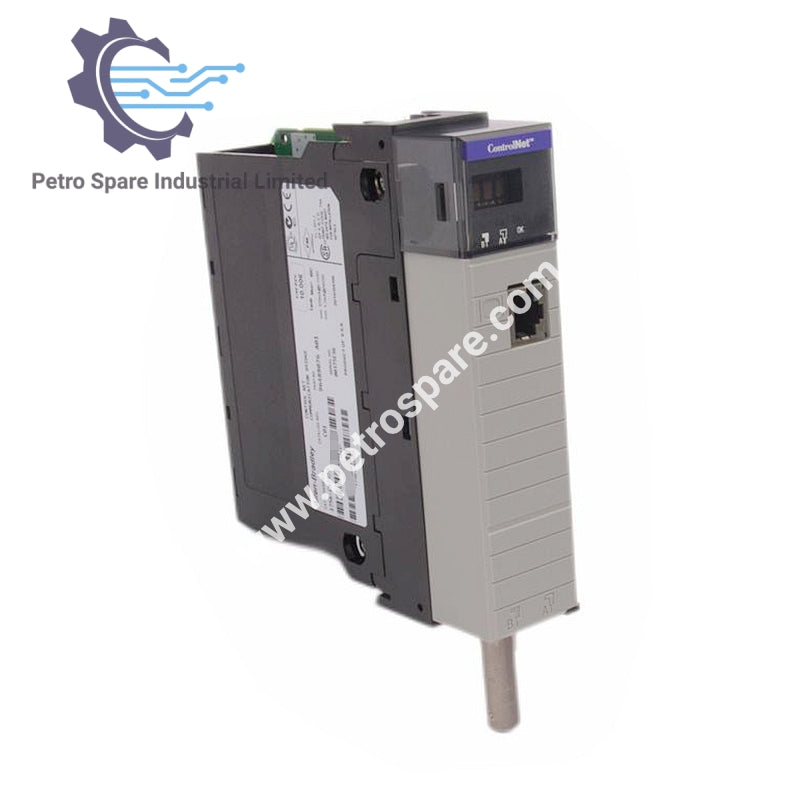

يعد 1756-CN2R وحدة من Allen-Bradley ControlLogix مصممة للاتصال عالي السرعة والموثوق عبر ControlNet.

المواصفات والميزات

• نوع الوحدة: وحدة جسر
• بروتوكول الاتصال: ControlNet
• سرعة نقل البيانات: 5 ميجابت في الثانية (ControlNet)، 12 ميجابت في الثانية (USB)
• الحد الأقصى للعقد: 99
• الحد الأقصى للاتصالات: 131
• تيار اللوحة الخلفية (5.1 فولت تيار مستمر): 1300 مللي أمبير
• تيار الإدخال (24 فولت تيار مستمر): 3 مللي أمبير
• استهلاك الطاقة: 6.7 واط
• التبديد الحراري: 22.9 وحدة حرارية بريطانية/ساعة

البيانات الفيزيائية وتركيب الوحدة

• الأبعاد: 5.51 × 4.41 × 5.71 بوصة
• الوزن: 0.64 رطل (0.293 كجم)
• التركيب: متوافق مع هيكل 1756 (أي نوع)
• الغلاف: نوع مفتوح
• عرض الفتحة: 1

البيانات البيئية والتوافق

• درجة حرارة التشغيل: 32°F إلى 140°F (0°C إلى 60°C)
• جهد العزل: 30 فولت تيار مستمر مستمر
• مزودات الطاقة المتوافقة (القياسية):
  • 1756-PA72/C، 1756-PA75/B، 1756-PB72/C، 1756-PB75/B، 1756-PC75/B، 1756-PH75/B
• مزودات الطاقة المتوافقة (الاحتياطية):
  • 1756-PA75R، 1756-PB75R، 1756-PSCA2

منافذ الاتصال والاتصالات

• منافذ ControlNet: اثنان (2) ControlNet
• منفذ USB: واحد (1) USB 1.1
• توافق الكابل: كابل محوري RG6 رباعي الدرع 1786-RG6

---
