1715-TASIB16D

نظرة عامة على المنتج

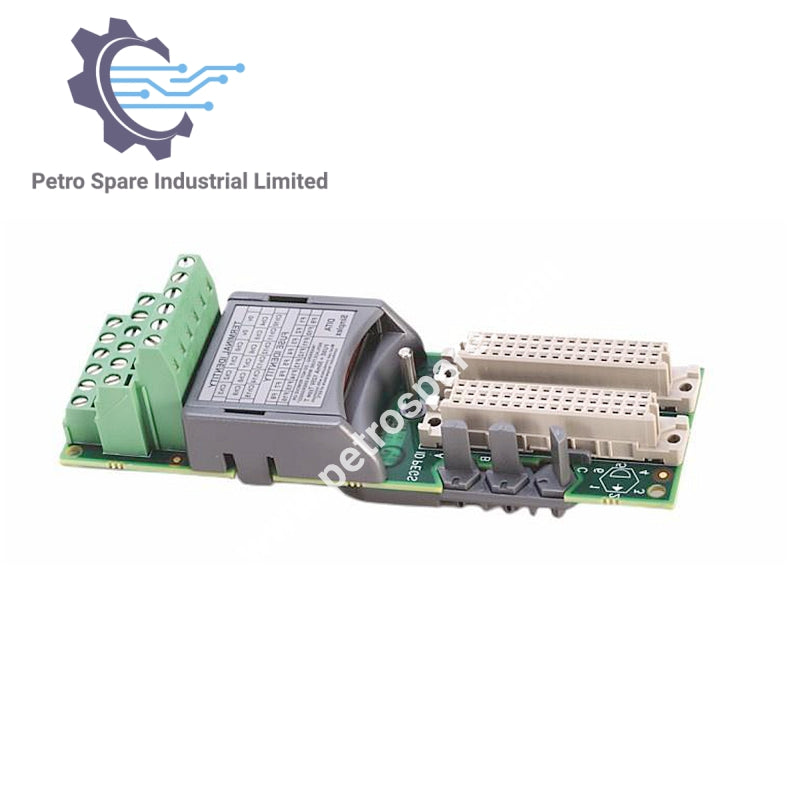

1715-TASIB16D هو تجميع إنهاء من Allen-Bradley لوحدات الإدخال/الإخراج 1715 ، يوفر الاتصال والعزل وإدارة الإشارة لأجهزة الحقل.

المواصفات الكهربائية

• تيار الإمداد (لوحة 1715-IB16D الخلفية): 260 mA @ 18–32 V DC

• تيار قناة الإدخال/الإخراج: 6.5 mA لكل قناة @ 0–32 V DC

• أقصى معدل تغير: 3600 V/s

• معدل الترجمة: 1 / (زمن مسح التطبيق + 10 ms) هرتز

• فقدان الطاقة: النظام 4 W كحد أقصى؛ حلقة الحقل 0.2 W لكل حلقة

• جهد العزل: 50 V مستمر (منافذ الإدخال/الإخراج إلى اللوحة الخلفية)

البيانات الفيزيائية

• الوزن: 1715-IB16D 360 غ؛ قاعدة الإدخال/الإخراج 133 غ؛ تجميع الإنهاء 133–260 غ

• الأبعاد (الارتفاع × العرض × العمق): 166 × 42 × 118 مم (6.5 × 1.625 × 4.625 إنش)

الأسلاك

• حجم السلك: 0.33–1.5 مم² (22–16 AWG)، نحاس صلب أو مجدول، ≥85 °C

• فئة الأسلاك: 2 على منافذ الإشارة

---
