V18345-1010120001

نظرة عامة

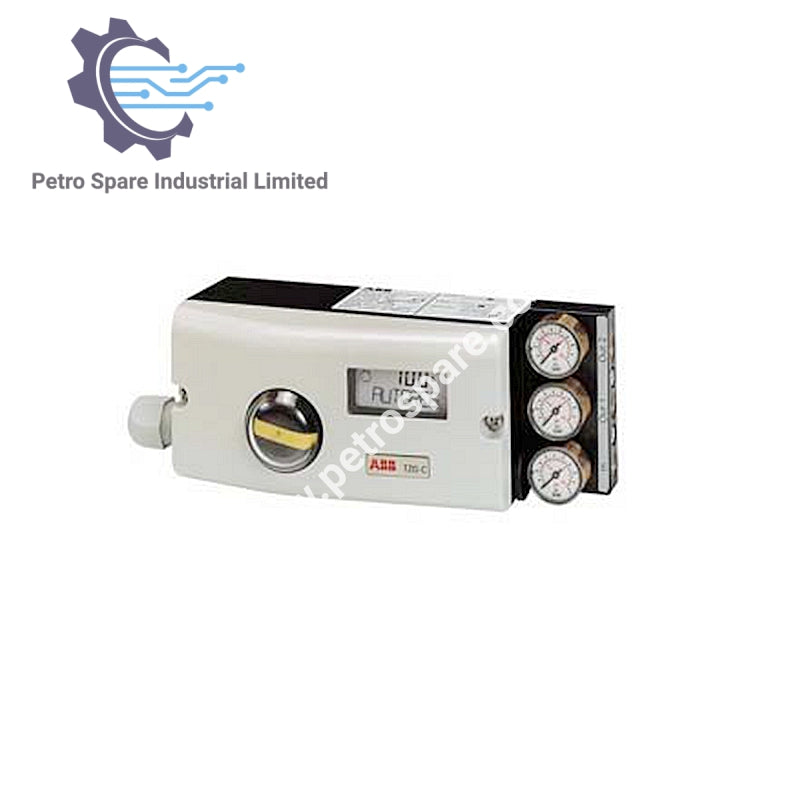

الـ ABB V18345-1010120001 هو موضع كهرهوائي ذكي وقابل للتكوين مع مؤشر ولوحة تشغيل، مصمم للمشغلات الخطية والدورانية مع حماية IP65 (NEMA 4X).

التصميم الميكانيكي

• الهيكل / التركيب: ألمنيوم، مطلي، IP65 (NEMA 4X)، التركيب حسب DIN/IEC 534 / NAMUR أو VDI/VDE 3845

• مادة الهيكل: الألمنيوم

• السطح / اللون: ورنيش إيبوكسي استاتيكي كهربائي، أسود مطفي RAL 9005، غطاء الهيكل بانتون 420

• الوزن: 1.7 كجم

الواجهة الكهربائية

• منفذ الإدخال / الاتصال: 4–20 مللي أمبير سلكان مع قابس توصيل لمحول LKS

• الإدخال الرقمي: 0–5 فولت تيار مستمر (منطقي 0)، 11–30 فولت تيار مستمر (منطقي 1)

• جهد إمداد الإخراج الرقمي: 5–11 فولت تيار مستمر (وفقًا لـ DIN 19234/NAMUR)

• حماية من الانفجار: لا شيء

تفاصيل هوائية

• الإخراج / الوضع الآمن: يعمل بفعل واحد، آمن عند الفشل

• ضغط الإمداد: 1.4–6 بار (20–90 psi)

• استهلاك الهواء: <0.03 كجم/س (0.015 scfm) مستقل عن ضغط الإمداد

• الاتصالات الهوائية: خيوط G 1/4 أو 1/4-18 NPT

الاتصالات

• خيط الكابل: 1/2-14 NPT

• خيط أنبوب الهواء: 1/4-18 NPT

---
