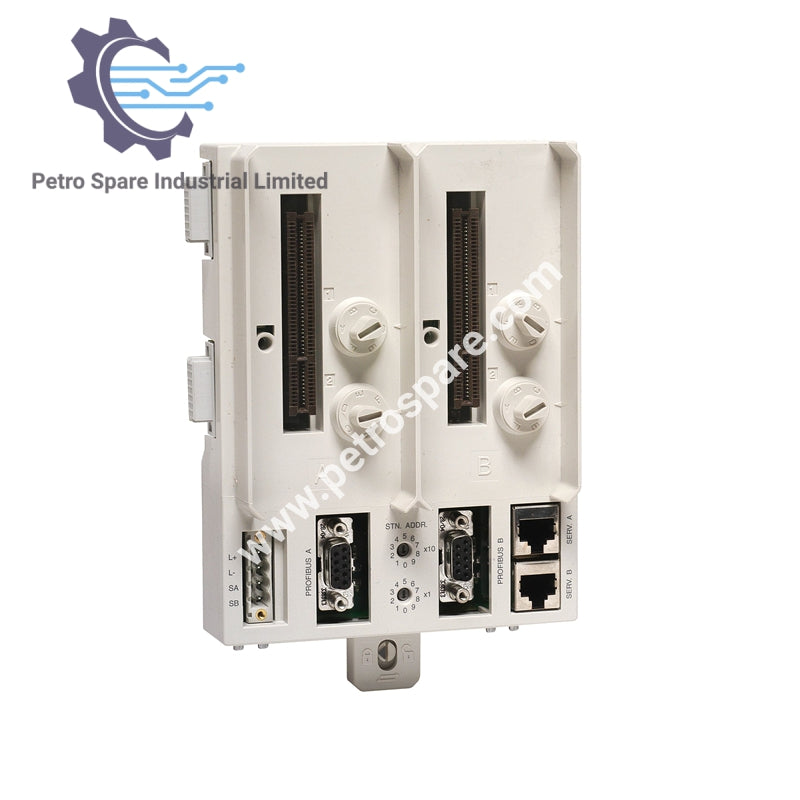

TU846

نظرة عامة

• معرّف المنتج : TU846

• تسمية نوع ABB : TU846

• وصف الكتالوج : وحدة إنهاء الوحدة (MTU)

الطاقة والتركيب

• مدخل الطاقة: 24 فولت تيار مستمر (19.2 - 30 فولت)

• التركيب: عمودي أو أفقي

الموصلات ومنافذ الخدمة

• موصل PROFIBUS: موصل DSUB9

• منافذ الخدمة: موصل RJ45

توزيع التيار

• توزيع التيار في ModuleBus :

• الحد الأقصى 5 فولت: 1.5 أمبير

• الحد الأقصى 24 فولت: 1.5 أمبير

التفاصيل الميكانيكية والتوصيلات

• المفاتيح الميكانيكية: 36 تركيبة مختلفة

• أحجام الأسلاك المقبولة :

• 0.25 - 2.5 مم²، 24 - 14 AWG

• عزم الدوران الموصى به: 0.5 - 0.6 نيوتن متر

• طول التجريد: 6 - 7.5 مم، 0.24 - 0.30 بوصة

• جهد العزل المقنن: 50 فولت

• جهد اختبار العزل: 500 فولت تيار متردد

الظروف البيئية

• درجة حرارة التشغيل: 0 إلى +55 °م (+32 إلى +131 °ف)، الموافقات من +5 إلى +55 °م

• درجة حرارة التخزين: -40 إلى +70 °م (-40 إلى +158 °ف)

• الرطوبة النسبية: 5 إلى 95%، بدون تكاثف

• أقصى درجة حرارة محيطة: 55 °م (131 °ف)، للتركيب العمودي 40 °م (104 °ف)

الأبعاد والوزن

• العرض: 124 مم (4.88")

• الارتفاع: 186 مم (7.32") بما في ذلك المزلاج

• العمق: 47 مم (1.85")

• الوزن: 0.5 كجم (1.1 رطل)

---
