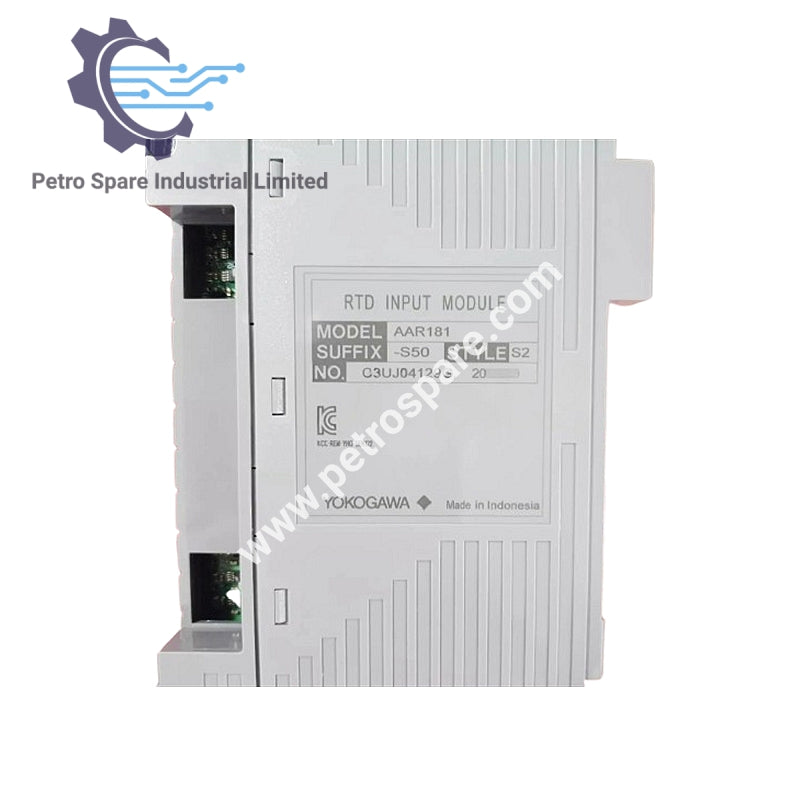

AAR181-S50

نظرة عامة

• الطراز: AAR181-S50

• النوع: وحدة إدخال مقاومة حرارية، 12 قناة، معزولة

• رموز اللاحقة:

  • -S: النوع القياسي

  • 5: بدون حماية من الانفجار

  • 0: النوع الأساسي

مواصفات الإدخال

• عدد القنوات: 12 قناة معزولة

• إشارة الإدخال: مقاومة حرارية (JIS C1604-1997، IEC751:1995 Pt100، نوع 3 أسلاك)

• إشارة الإدخال القابلة للتبديل: إدخال مقاومة حرارية ثابت للقنوات 1–12

• جهد الإدخال المسموح به: ±5 فولت

جهد التحمل

• من الإدخال إلى النظام (عند التشغيل): 1500 فولت تيار متردد، لمدة دقيقة واحدة

الخصائص الكهربائية

• مقاومة الإدخال (عند التشغيل): ≥2 ميغا أوم

• مقاومة الإدخال (عند الإيقاف): ≥2 ميغا أوم

• الدقة: ±120 ملي أوم (مقاومة حرارية)

• مقاومة المصدر + الأسلاك المسموح بها: ≤40 أوم لكل خط

• تأثير مقاومة الوصلة المرجعية: غير مطبق

• دقة تعويض الوصلة المرجعية: غير مطبق (المقاومة الحرارية لا تحتاج تعويض وصلة باردة)

• تيار القياس: مقاومة حرارية 1 مللي أمبير

• انحراف الحرارة: ±120 ملي أوم / 10 درجات مئوية (إدخال مقاومة حرارية)

• دورة تحديث البيانات: 1 ثانية

كشف الانقطاع

• الإعداد: غير متوفر / متوفر (أعلى/أسفل)

• زمن الكشف: 60 ثانية

استهلاك الطاقة

• أقصى استهلاك للتيار: 450 ملي أمبير عند 5 فولت تيار مستمر

المواصفات الميكانيكية

• الوزن: 0.2 كيلوجرام

---
